<tr><td>SIMATIC S7 1200, ANALOG OUTPUT, SM 1232, 4 AO, +/ 10V, 14 BIT RESOLUTION, OR 0 20 MA/4 20 MA, 13 BIT RESOLUTION</td></tr><tr><td>Напряжение питания</td></tr><tr><td>Номинальное значение (пост. ток)</td></tr><tr><td>24 В пост. тока<td><td>Да</td></tr><tr><td>Входной ток</td></tr><tr><td>Потребление тока, тип.<td><td>45 mA</td></tr><tr><td>из шины на задней стойке 5 В пост. тока, тип.<td><td>80 mA</td></tr><tr><td>Рассеиваемая мощность</td></tr><tr><td>Нормальная рассеиваемая мощность<td><td>1,5 W</td></tr><tr><td>Аналоговые выводы</td></tr><tr><td>Число аналоговых выходов<td><td>4; Ток или напряжение</td></tr><tr><td>Диапазоны выходных параметров, напряжение</td></tr><tr><td>от 10 до +10 В<td><td>Да</td></tr><tr><td>Диапазоны выходных параметров, ток</td></tr><tr><td>от 0 до 20 мА<td><td>Да</td></tr><tr><td>Сопротивление нагрузки (в номинальном диапазоне выхода)</td></tr><tr><td>при выходных напряжениях мин.<td><td>1 000 </td></tr><tr><td>при выходных токах, макс.<td><td>600 </td></tr><tr><td>Формирование аналоговой величины</td></tr><tr><td>Принцип измерения<td><td>Дифференциальные</td></tr><tr><td>Время интегрирования и преобразования/разрешение на канал</td></tr><tr><td>Разрешение (включая диапазон перегрузки)<td><td>Напряжение: 14 бит, Ток: 13 бит</td></tr><tr><td>Настраиваемое время интегрирования<td><td>Да</td></tr><tr><td>Подавление напряжения помех для частоты помех f1 в Гц<td><td>40 дБ, пост. ток до 60 В для частоты помех 50/60 Гц</td></tr><tr><td>Погрешности/точность</td></tr><tr><td>Погрешность температуры (относительно диапазона выходных параметров) (+/ )<td><td>Весь диапазон измерений от 25 ±0,3 %, до 55 ±0,6 %</td></tr><tr><td>Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)</td></tr><tr><td>Напряжение относительно диапазона выходных параметров, (+/ )<td><td>0,3 %</td></tr><tr><td>Ток относительно диапазона выходных параметров, (+/ )<td><td>0,3 %</td></tr><tr><td>Подавление напряжения помех для f = n x (f1 +/ 1 %), f1 = частота помех</td></tr><tr><td>Макс. синфазное напряжение<td><td>12 V</td></tr><tr><td>Аварийные сигналы/диагностика/информация о состоянии</td></tr><tr><td>Аварийные сигналы<td><td>Да</td></tr><tr><td>Диагностические функции<td><td>Да</td></tr><tr><td>Аварийные сигналы</td></tr><tr><td>Диагностический сигнал<td><td>Да</td></tr><tr><td>Диагностические сообщения</td></tr><tr><td>Контроль напряжения питания<td><td>Да</td></tr><tr><td>Обрыв провода<td><td>Да</td></tr><tr><td>Короткое замыкание<td><td>Да</td></tr><tr><td>Диагностический светодиодный индикатор</td></tr><tr><td>для индикации состояния выходов<td><td>Да</td></tr><tr><td>для обслуживания<td><td>Да</td></tr><tr><td>Степень защиты и класс защиты</td></tr><tr><td>Степень защиты согласно EN 60529</td></tr><tr><td>IP20<td><td>Да</td></tr><tr><td>Стандарты, допуски, сертификаты</td></tr><tr><td>Маркировка CE<td><td>Да</td></tr><tr><td>Допуск CSA<td><td>Да</td></tr><tr><td>Допуск FM<td><td>Да</td></tr><tr><td>RCM (ранее C TICK)<td><td>Да</td></tr><tr><td>Окружающие условия</td></tr><tr><td>Свободное падение</td></tr><tr><td>Макс. высота свободного падения<td><td>0,3 m; пять раз, в упаковке к отправке</td></tr><tr><td>Температура окружающей среды при эксплуатации</td></tr><tr><td>диапазон допустимых значений температуры<td><td>От 20 до +60 для горизонтального монтажа и от 20 до 50 для вертикального монтажа, влажность воздуха 95%, без конденсации</td></tr><tr><td>мин.<td><td> 20 °C</td></tr><tr><td>макс.<td><td>60 °C</td></tr><tr><td>Температура окружающей среды при хранении/транспортировке</td></tr><tr><td>мин.<td><td> 40 °C</td></tr><tr><td>макс.<td><td>70 °C</td></tr><tr><td>Давление воздуха согласно IEC 60068 2 13</td></tr><tr><td>Эксплуатация. мин.<td><td>795 hPa</td></tr><tr><td>Эксплуатация, макс.<td><td>1 080 hPa</td></tr><tr><td>Хранение/транспортировка, мин.<td><td>660 hPa</td></tr><tr><td>Хранение/транспортировка, макс.<td><td>1 080 hPa</td></tr><tr><td>Относительная влажность воздуха</td></tr><tr><td>диапазон допустимых значений (без конденсации) при 25 °C<td><td>95 %</td></tr><tr><td>Расширенные условия окружающей среды</td></tr><tr><td>Концентрация вредных веществ</td></tr><tr><td>— SO2 при отн. влажности < 60% без конденсации<td><td>S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60% без конденсации</td></tr><tr><td>Соединения</td></tr><tr><td>Требуемый передний штекер<td><td>Да</td></tr><tr><td>Механические свойства/материалы</td></tr><tr><td>Материал корпуса (спереди)</td></tr><tr><td>Пластиковый<td><td>Да</td></tr><tr><td>Размеры</td></tr><tr><td>Ширина<td><td>45 mm</td></tr><tr><td>Высота<td><td>100 mm</td></tr><tr><td>Глубина<td><td>75 mm</td></tr><tr><td>Массы</td></tr><tr><td>Масса, прибл.<td><td>180 g</td></tr><tr><td>последнее изменение:<td><td>20.06.2016</td></tr>
This page contains information about

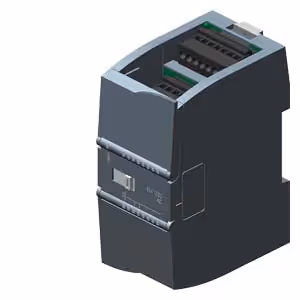

Siemens programmable controller ( 6ES7232-4HD32-0XB0 )
with a detailed description of the technical characteristics
.
You can download
documentation for 6ES7232-4HD32-0XB0, series S7-1200 from manufacturer Siemens
.
Buy 6ES72324HD320XB0
and seek technical advice.
Our Engineers will help you choose and buy
6ES7232-4HD32-0XB0 only high quality at affordable prices. Guarantee.
6ES7232-4HD32-0XB0
