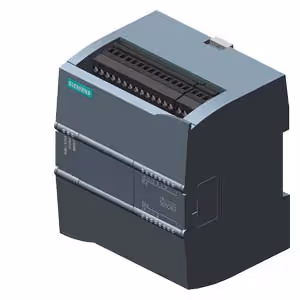

| Note | <tr><td>SIMATIC S7 1200, CPU 1211C, COMPACT CPU, DC/DC/RELAY, ONBOARD I/O: 6 DI 24V DC; 4 DO RELAY 2A; 2 AI 0 10V DC, POWER SUPPLY: DC 20.4 28.8 V DC, PROGRAM/DATA MEMORY: 50 KB</td></tr><tr><td>Общая информация</td></tr><tr><td>Обозначение типа продукта<td><td>ЦП 1211C пост. ток/пост. ток/реле</td></tr><tr><td>Версия микропрограммного обеспечения<td><td>V4.1</td></tr><tr><td>Инженерное обеспечение с помощью</td></tr><tr><td>пакета программного обеспечения для программирования<td><td>не ниже STEP 7 V13 SP1</td></tr><tr><td>Дисплей</td></tr><tr><td>С дисплеем<td><td>Нет</td></tr><tr><td>Напряжение питания</td></tr><tr><td>Номинальное значение (пост. ток)</td></tr><tr><td>24 В пост. тока<td><td>Да</td></tr><tr><td>Допустимый диапазон, нижний предел (пост. ток)<td><td>20,4 V</td></tr><tr><td>Допустимый диапазон, верхний предел (пост. ток)<td><td>28,8 V</td></tr><tr><td>Защита от перепутывания полярности<td><td>Да</td></tr><tr><td>Напряжение нагрузки L+</td></tr><tr><td>Номинальное значение (пост. ток)<td><td>24 V</td></tr><tr><td>Допустимый диапазон, нижний предел (пост. ток)<td><td>20,4 V</td></tr><tr><td>Допустимый диапазон, верхний предел (пост. ток)<td><td>28,8 V</td></tr><tr><td>Входной ток</td></tr><tr><td>Потребление тока (номинальное)<td><td>300 mA; только ЦП</td></tr><tr><td>Макс. потребление тока<td><td>900 mA; ЦП со всеми расширительными модулями</td></tr><tr><td>Макс. ток включения<td><td>12 A; при 28,8 В пост. тока</td></tr><tr><td>Выходной ток</td></tr><tr><td>для шины на задней стойке (5 В пост. тока), макс.<td><td>750 mA; макс. 5 В пост. тока для CM</td></tr><tr><td>Питание датчика</td></tr><tr><td>Питание датчика 24 В</td></tr><tr><td>24 В<td><td>L+ минус 4 В пост. тока мин.</td></tr><tr><td>Рассеиваемая мощность</td></tr><tr><td>Нормальная рассеиваемая мощность<td><td>8 W</td></tr><tr><td>Запоминающее устройство</td></tr><tr><td>Оперативное запоминающее устройство</td></tr><tr><td>встроенный<td><td>50 kbyte</td></tr><tr><td>расширяемое<td><td>Нет</td></tr><tr><td>Память загрузки</td></tr><tr><td>встроенный<td><td>1 Mbyte</td></tr><tr><td>вставная (карта памяти SIMATIC), макс.<td><td>с картой памяти SIMATIC Memory Card</td></tr><tr><td>Хранение в буфере</td></tr><tr><td>есть<td><td>Да; не требует обслуживания</td></tr><tr><td>без АКБ<td><td>Да</td></tr><tr><td>Время обработки ЦП</td></tr><tr><td>нормальное время операций побитовой обработки<td><td>0,085 µs; /инструкция</td></tr><tr><td>нормальное время операций со словами<td><td>1,7 µs; /инструкция</td></tr><tr><td>нормальное время выполнения операций с плавающей точкой<td><td>2,3 µs; /инструкция</td></tr><tr><td>Блоки ЦП</td></tr><tr><td>Число блоков (общее)<td><td>Блок данных, функции, функциональные блоки, счетчики и таймеры. Максимальное число адресуемых блоков составляет от 1 до 65535. Использование ОЗУ не ограничено</td></tr><tr><td>Организационные блоки (OB)</td></tr><tr><td>Макс. число<td><td>Ограничение только посредством ОЗУ для кода</td></tr><tr><td>Области данных и их остаток</td></tr><tr><td>общая остаточная область данных (включая таймеры, счетчики, маркеры), макс.<td><td>10 kbyte</td></tr><tr><td>Маркер</td></tr><tr><td>Макс. число<td><td>4 kbyte; Размер области маркеров</td></tr><tr><td>Локальные данные</td></tr><tr><td>на класс приоритета, макс.<td><td>16 kbyte; Класс приоритетности 1 (цикл программы): 16 кбайт, класс приоритетности от 2 до 26: 6 кбайт</td></tr><tr><td>Адресная область</td></tr><tr><td>Образ процесса</td></tr><tr><td>Вводы, настраивается<td><td>1 kbyte</td></tr><tr><td>Выводы, настраивается<td><td>1 kbyte</td></tr><tr><td>Конфигурация аппаратного обеспечения</td></tr><tr><td>Макс. число модулей на систему<td><td>3 коммуникационных модуля, 1 сигнальный слой</td></tr><tr><td>Время</td></tr><tr><td>Часы</td></tr><tr><td>Время хранения в буфере<td><td>480 h; нормальная</td></tr><tr><td>Макс. отклонение в день<td><td>+/ 60 с/месяц при 25 °C</td></tr><tr><td>Цифровые входы</td></tr><tr><td>Число входов<td><td>6; встроенный</td></tr><tr><td>из них входы, используемые для технологических функций<td><td>3; HSC (высокоскоростной счетчик)</td></tr><tr><td>встроенные каналы (цифровые входы)<td><td>6</td></tr><tr><td>Число одновременно включаемых входов</td></tr><tr><td>Все монтажные положения</td></tr><tr><td>— до 40 °C, макс.<td><td>6</td></tr><tr><td>Входное напряжение</td></tr><tr><td>Номинальное значение (пост. ток)<td><td>24 V</td></tr><tr><td>для сигнала "0"<td><td>5 В пост. тока при 1 мА</td></tr><tr><td>для сигнала "1"<td><td>15 В пост. тока при 2,5 мА</td></tr><tr><td>Задержка на входе (при номинальном значении входного напряжения)</td></tr><tr><td>для стандартных входов</td></tr><tr><td>— параметрируемое<td><td>0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс и 12,8 мс, выбирается в 4 группах</td></tr><tr><td>— с "0" на "1", мин.<td><td>0,2 ms</td></tr><tr><td>— с "0" на "1", макс.<td><td>12,8 ms</td></tr><tr><td>для входов аварийной сигнализации</td></tr><tr><td>— параметрируемое<td><td>Да</td></tr><tr><td>для счетчиков/технологических функций</td></tr><tr><td>— параметрируемое<td><td>Однофазное: 3 @ 100 кГц, дифференциальное: 3 @ 80 кГц</td></tr><tr><td>Длина провода</td></tr><tr><td>экранированные, макс.<td><td>500 m; 50 м на технологические функции</td></tr><tr><td>неэкранированные, макс.<td><td>300 m; Для технологических функций: Нет</td></tr><tr><td>Цифровые выводы</td></tr><tr><td>Вид выходов<td><td>4; Реле</td></tr><tr><td>встроенные каналы (цифровые выходы)<td><td>4</td></tr><tr><td>Коммутационная способность выходов</td></tr><tr><td>при омической нагрузке, макс.<td><td>2 A</td></tr><tr><td>при ламповой нагрузке, макс.<td><td>30 Вт при пост. токе, 200 Вт при перем. токе</td></tr><tr><td>Задержка на выходе при омической нагрузке</td></tr><tr><td>с "0" на "1", макс.<td><td>10 ms; макс.</td></tr><tr><td>с "1" на "0", макс.<td><td>10 ms; макс.</td></tr><tr><td>Частота коммутации</td></tr><tr><td>импульсных выходов, при омической нагрузке, макс.<td><td>1 Hz</td></tr><tr><td>Релейные выходы</td></tr><tr><td>Число релейных выходов<td><td>4</td></tr><tr><td>Макс. число коммутационных циклов<td><td>механический 10 млн, при номинальном напряжении нагрузки 100 000</td></tr><tr><td>Длина провода</td></tr><tr><td>экранированные, макс.<td><td>500 m</td></tr><tr><td>неэкранированные, макс.<td><td>150 m</td></tr><tr><td>Аналоговые вводы</td></tr><tr><td>Число аналоговых входов<td><td>2</td></tr><tr><td>при измерении напряжения/тока<td><td>2</td></tr><tr><td>встроенные каналы (аналоговые входы)<td><td>2; от 0 до 10 В</td></tr><tr><td>Входные диапазоны</td></tr><tr><td>Напряжение<td><td>Да</td></tr><tr><td>Входные диапазоны (номинальные значения), напряжения</td></tr><tr><td>от 0 до +10 В<td><td>Да</td></tr><tr><td>Сопротивление на входе (от 0 до 10 В)<td><td>100 кОм</td></tr><tr><td>Длина провода</td></tr><tr><td>экранированные, макс.<td><td>100 m; скрученный и экранированный</td></tr><tr><td>Аналоговые выводы</td></tr><tr><td>Число аналоговых выходов<td><td>0</td></tr><tr><td>Формирование аналоговой величины</td></tr><tr><td>Время интегрирования и преобразования/разрешение на канал</td></tr><tr><td>Макс. разрешение с диапазоном перегрузки (бит со знаком)<td><td>10 bit</td></tr><tr><td>Настраиваемое время интегрирования<td><td>Да</td></tr><tr><td>Время преобразования (на канал)<td><td>625 µs</td></tr><tr><td>Датчики</td></tr><tr><td>Подключаемые датчики</td></tr><tr><td>2 проводной датчик<td><td>Да</td></tr><tr><td>1. интерфейс</td></tr><tr><td>Тип интерфейса<td><td>PROFINET</td></tr><tr><td>Физические параметры<td><td>Ethernet</td></tr><tr><td>гальванически развязанный<td><td>Да</td></tr><tr><td>автоматическое определение скорости передачи данных<td><td>Да</td></tr><tr><td>Автоматическое определение<td><td>Да</td></tr><tr><td>Автоматическая коммутация<td><td>Да</td></tr><tr><td>Функции</td></tr><tr><td>Контроллер PROFINET IO<td><td>Да</td></tr><tr><td>Устройство ввода вывода PROFINET<td><td>Да</td></tr><tr><td>Открытая связь IE<td><td>Да</td></tr><tr><td>Интернет сервер<td><td>Да</td></tr><tr><td>Контроллер PROFINET IO</td></tr><tr><td>Макс. скорости передачи данных<td><td>100 Mbit/s</td></tr><tr><td>Службы</td></tr><tr><td>— Макс. число подключаемых устройств ввода вывода<td><td>16</td></tr><tr><td>Устройство ввода вывода PROFINET</td></tr><tr><td>Службы</td></tr><tr><td>— Shared Device<td><td>Да</td></tr><tr><td>— Макс. число контроллеров ввода вывода при использовании Shared Device<td><td>2</td></tr><tr><td>Протоколы</td></tr><tr><td>PROFINET IO<td><td>Да</td></tr><tr><td>PROFIBUS<td><td>Да; требуется CM 1243 5</td></tr><tr><td>Интерфейс AS Interface<td><td>Да</td></tr><tr><td>Протоколы (Ethernet)</td></tr><tr><td>TCP/IP<td><td>Да</td></tr><tr><td>Другие протоколы</td></tr><tr><td>MODBUS<td><td>Да</td></tr><tr><td>Функции связи</td></tr><tr><td>S7 связь</td></tr><tr><td>поддерживается<td><td>Да</td></tr><tr><td>в качестве сервера<td><td>Да</td></tr><tr><td>в качестве клиента<td><td>Да</td></tr><tr><td>Открытая связь IE</td></tr><tr><td>TCP/IP<td><td>Да</td></tr><tr><td>ISO on TCP (RFC1006)<td><td>Да</td></tr><tr><td>UDP<td><td>Да</td></tr><tr><td>Интернет сервер</td></tr><tr><td>поддерживается<td><td>Да</td></tr><tr><td>определенные пользователем сайты<td><td>Да</td></tr><tr><td>Число соединений</td></tr><tr><td>общее<td><td>16; динамический</td></tr><tr><td>Функции испытания и ввода в эксплуатацию</td></tr><tr><td>Состояние/управление</td></tr><tr><td>Переменные состояние/управления<td><td>Да</td></tr><tr><td>Переменные<td><td>входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики</td></tr><tr><td>Принудительное исполнение</td></tr><tr><td>Принудительное исполнение<td><td>Да</td></tr><tr><td>Диагностический буфер</td></tr><tr><td>есть<td><td>Да</td></tr><tr><td>Слежения</td></tr><tr><td>Количество слежений с возможностью проектирования<td><td>2; на одно слежение возможны данные в объеме 512 кбайт</td></tr><tr><td>Встроенные функции</td></tr><tr><td>Число счетчиков<td><td>3</td></tr><tr><td>Макс. частота счета (счетчик)<td><td>100 kHz</td></tr><tr><td>Частотомеры<td><td>Да</td></tr><tr><td>Управляемое позиционирование<td><td>Да</td></tr><tr><td>Количество позиционирующих осей с регулированием по положению, макс.<td><td>8</td></tr><tr><td>Количество позиционирующих осей через интерфейс импульс направление<td><td>до 4 с SB 1222</td></tr><tr><td>PID регулятор<td><td>Да</td></tr><tr><td>Число входов аварийной сигнализации<td><td>4</td></tr><tr><td>Гальваническая развязка</td></tr><tr><td>Гальваническая развязка цифровых вводов</td></tr><tr><td>Гальваническая развязка цифровых вводов<td><td>500 В перем. тока в течение 1 минуты</td></tr><tr><td>между каналами, в блоках для<td><td>1</td></tr><tr><td>Гальваническая развязка цифровых выводов</td></tr><tr><td>Гальваническая развязка цифровых выводов<td><td>Реле</td></tr><tr><td>между каналами<td><td>Нет</td></tr><tr><td>между каналами, в блоках для<td><td>1</td></tr><tr><td>ЭМС</td></tr><tr><td>Отказоустойчивость к электростатическим разрядам</td></tr><tr><td>Отказоустойчивость к электростатическим разрядам согласно IEC 61000 4 2<td><td>Да</td></tr><tr><td>— Испытательное напряжение при разряде в воздухе<td><td>8 kV</td></tr><tr><td>— Испытательное напряжение при контактном разряде<td><td>6 kV</td></tr><tr><td>Отказоустойчивость к проводному возмущающему воздействию</td></tr><tr><td>Отказоустойчивость на питающих линиях согласно IEC 61000 4 4<td><td>Да</td></tr><tr><td>Отказоустойчивость на сигнальных линиях согласно IEC 61000 4 4<td><td>Да</td></tr><tr><td>Отказоустойчивость к импульсным напряжениям (микросекундные импульсные перенапряжения)</td></tr><tr><td>на питающих линиях согласно IEC 61000 4 5<td><td>Да</td></tr><tr><td>Отказоустойчивость к кондуктивным помехам, индуцированным высокочастотными полями</td></tr><tr><td>Отказоустойчивость к высокочастотному излучению согласно IEC 61000 4 6<td><td>Да</td></tr><tr><td>Излучение радиопомех согласно EN 55 011</td></tr><tr><td>Класс граничных значений A, для применения в промышленных районах<td><td>Да; Группа 1</td></tr><tr><td>Класс граничных значений B, для применения в жилых районах<td><td>Да; если поредством надлежащих мер обеспечивается соответствие граничных значений классу B согласно EN 55011</td></tr><tr><td>Степень защиты и класс защиты</td></tr><tr><td>Степень защиты согласно EN 60529</td></tr><tr><td>IP20<td><td>Да</td></tr><tr><td>Стандарты, допуски, сертификаты</td></tr><tr><td>Маркировка CE<td><td>Да</td></tr><tr><td>Допуск UL<td><td>Да</td></tr><tr><td>cULus<td><td>Да</td></tr><tr><td>Допуск FM<td><td>Да</td></tr><tr><td>RCM (ранее C TICK)<td><td>Да</td></tr><tr><td>Допуск для судостроения</td></tr><tr><td>Допуск для судостроения<td><td>Да</td></tr><tr><td>Окружающие условия</td></tr><tr><td>Свободное падение</td></tr><tr><td>Макс. высота свободного падения<td><td>0,3 m; пять раз, в упаковке к отправке</td></tr><tr><td>Температура окружающей среды при эксплуатации</td></tr><tr><td>мин.<td><td> 20 °C</td></tr><tr><td>макс.<td><td>60 °C</td></tr><tr><td>Горизонтальное монтажное положение, мин.<td><td> 20 °C</td></tr><tr><td>Горизонтальное монтажное положение, макс.<td><td>60 °C</td></tr><tr><td>Вертикальное монтажное положение, мин.<td><td> 20 °C</td></tr><tr><td>Вертикальное монтажное положение, макс.<td><td>50 °C</td></tr><tr><td>Температура окружающей среды при хранении/транспортировке</td></tr><tr><td>мин.<td><td> 40 °C</td></tr><tr><td>макс.<td><td>70 °C</td></tr><tr><td>Давление воздуха согласно IEC 60068 2 13</td></tr><tr><td>Хранение/транспортировка, мин.<td><td>660 hPa</td></tr><tr><td>Хранение/транспортировка, макс.<td><td>1 080 hPa</td></tr><tr><td>Допустимая рабочая высота<td><td>от 1000 до 2000 м</td></tr><tr><td>Относительная влажность воздуха</td></tr><tr><td>диапазон допустимых значений (без конденсации) при 25 °C<td><td>95 %</td></tr><tr><td>Колебания</td></tr><tr><td>Колебания<td><td>2 g (м/с) настенный монтаж, 1 g (м/с) установка на монтажную шину DIN</td></tr><tr><td>Эксплуатация, испытания согласно IEC 60068 2 6<td><td>Да</td></tr><tr><td>Импульсное испытание</td></tr><tr><td>испытания согласно IEC 60068 2 27<td><td>Да; IEC 68, часть 2 27; полусинус: Сила удара 15 g (максимальное значение), длительность 11 мс</td></tr><tr><td>Расширенные условия окружающей среды</td></tr><tr><td>Концентрация вредных веществ</td></tr><tr><td>— SO2 при отн. влажности < 60% без конденсации<td><td>S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60% без конденсации</td></tr><tr><td>Проектирование</td></tr><tr><td>Программирование</td></tr><tr><td>Язык программирования</td></tr><tr><td>— KOP<td><td>Да</td></tr><tr><td>— FUP<td><td>Да</td></tr><tr><td>— SCL<td><td>Да</td></tr><tr><td>Контроль времени цикла</td></tr><tr><td>настраивается<td><td>Да</td></tr><tr><td>Размеры</td></tr><tr><td>Ширина<td><td>90 mm</td></tr><tr><td>Высота<td><td>100 mm</td></tr><tr><td>Глубина<td><td>75 mm</td></tr><tr><td>Массы</td></tr><tr><td>Масса, прибл.<td><td>380 g</td></tr><tr><td>последнее изменение:<td><td>20.06.2016</td></tr> |
