<tr><td>SIMATIC S7 1200, ANALOG INPUT, SM 1231 TC, 4 AI THERMOCOUPLE</td></tr><tr><td>Напряжение питания</td></tr><tr><td>Номинальное значение (пост. ток)</td></tr><tr><td>24 В пост. тока<td><td>Да</td></tr><tr><td>Входной ток</td></tr><tr><td>Потребление тока, тип.<td><td>40 mA</td></tr><tr><td>из шины на задней стойке 5 В пост. тока, тип.<td><td>80 mA</td></tr><tr><td>Рассеиваемая мощность</td></tr><tr><td>Нормальная рассеиваемая мощность<td><td>1,5 W</td></tr><tr><td>Аналоговые вводы</td></tr><tr><td>Число аналоговых входов<td><td>4; Термоэлементы</td></tr><tr><td>Макс. допустимое входное напряжение для токового входа (предел разрушения)<td><td>± 35 В</td></tr><tr><td>Макс. допустимое входное напряжение для входа напряжения (предел разрушения)<td><td>+ 35 V</td></tr><tr><td>техническую единицу измерения температуры можно задать<td><td>градусов Цельсия/градусов Фаренгейта</td></tr><tr><td>Входные диапазоны</td></tr><tr><td>Напряжение<td><td>Да</td></tr><tr><td>Ток<td><td>Нет</td></tr><tr><td>Термоэлемент<td><td>Да; J, K, T, E, R, S, N, C, TXK/XK(L); диапазон напряжения: +/ 80 мВ</td></tr><tr><td>Резистивный термометр<td><td>Нет</td></tr><tr><td>Сопротивление<td><td>Нет</td></tr><tr><td>Входные диапазоны(номинальные значения), напряжения</td></tr><tr><td>от 80 до +80 мВ<td><td>Да</td></tr><tr><td>Диапазоны входных параметров (номинальные значения), термоэлементы</td></tr><tr><td>Тип B<td><td>Да</td></tr><tr><td>Тип C<td><td>Да</td></tr><tr><td>Тип E<td><td>Да</td></tr><tr><td>Тип J<td><td>Да</td></tr><tr><td>Тип K<td><td>Да</td></tr><tr><td>Тип N<td><td>Да</td></tr><tr><td>Тип R<td><td>Да</td></tr><tr><td>Тип S<td><td>Да</td></tr><tr><td>Тип T<td><td>Да</td></tr><tr><td>Тип TXK/TXK(L) согласно ГОСТ<td><td>Да</td></tr><tr><td>Термоэлемент (TC)</td></tr><tr><td>Температурная компенсация</td></tr><tr><td>— параметрируемое<td><td>Нет</td></tr><tr><td>Формирование аналоговой величины</td></tr><tr><td>Принцип измерения<td><td>встроен.</td></tr><tr><td>Время интегрирования и преобразования/разрешение на канал</td></tr><tr><td>Макс. разрешение с диапазоном перегрузки (бит со знаком)<td><td>15 bit; + знак</td></tr><tr><td>Настраиваемое время интегрирования<td><td>Нет</td></tr><tr><td>Подавление напряжения помех для частоты помех f1 в Гц<td><td>85 дБ при 50/60/400 Гц</td></tr><tr><td>Выравнивание результатов измерений</td></tr><tr><td>параметрируемое<td><td>Да</td></tr><tr><td>Погрешности/точность</td></tr><tr><td>Погрешность температуры (относительно диапазона входных параметров) (+/ )<td><td>Весь диапазон измерений от 25 °C ±0,1 %, до 55 °C ±0,2 %</td></tr><tr><td>Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/ )<td><td>0,5 %</td></tr><tr><td>Подавление напряжения помех для f = n x (f1 +/ 1 %), f1 = частота помех</td></tr><tr><td>Мин. синфазные помехи<td><td>120 dB</td></tr><tr><td>Аварийные сигналы/диагностика/информация о состоянии</td></tr><tr><td>Аварийные сигналы<td><td>Да</td></tr><tr><td>Диагностические функции<td><td>Да; считываемые</td></tr><tr><td>Аварийные сигналы</td></tr><tr><td>Диагностический сигнал<td><td>Да</td></tr><tr><td>Диагностические сообщения</td></tr><tr><td>Контроль напряжения питания<td><td>Да</td></tr><tr><td>Обрыв провода<td><td>Да</td></tr><tr><td>Диагностический светодиодный индикатор</td></tr><tr><td>для индикации состояния входов<td><td>Да</td></tr><tr><td>для обслуживания<td><td>Да</td></tr><tr><td>Степень защиты и класс защиты</td></tr><tr><td>Степень защиты согласно EN 60529</td></tr><tr><td>IP20<td><td>Да</td></tr><tr><td>Стандарты, допуски, сертификаты</td></tr><tr><td>Маркировка CE<td><td>Да</td></tr><tr><td>Допуск CSA<td><td>Да</td></tr><tr><td>Допуск FM<td><td>Да</td></tr><tr><td>RCM (ранее C TICK)<td><td>Да</td></tr><tr><td>Окружающие условия</td></tr><tr><td>Свободное падение</td></tr><tr><td>Макс. высота свободного падения<td><td>0,3 m; пять раз, в упаковке к отправке</td></tr><tr><td>Температура окружающей среды при эксплуатации</td></tr><tr><td>диапазон допустимых значений температуры<td><td>От 20 до +60 для горизонтального монтажа и от 20 до 50 для вертикального монтажа, влажность воздуха 95%, без конденсации</td></tr><tr><td>мин.<td><td> 20 °C</td></tr><tr><td>макс.<td><td>60 °C</td></tr><tr><td>Температура окружающей среды при хранении/транспортировке</td></tr><tr><td>мин.<td><td> 40 °C</td></tr><tr><td>макс.<td><td>70 °C</td></tr><tr><td>Давление воздуха согласно IEC 60068 2 13</td></tr><tr><td>Эксплуатация. мин.<td><td>795 hPa</td></tr><tr><td>Эксплуатация, макс.<td><td>1 080 hPa</td></tr><tr><td>Хранение/транспортировка, мин.<td><td>660 hPa</td></tr><tr><td>Хранение/транспортировка, макс.<td><td>1 080 hPa</td></tr><tr><td>Относительная влажность воздуха</td></tr><tr><td>диапазон допустимых значений (без конденсации) при 25 °C<td><td>95 %</td></tr><tr><td>Расширенные условия окружающей среды</td></tr><tr><td>Концентрация вредных веществ</td></tr><tr><td>— SO2 при отн. влажности < 60% без конденсации<td><td>S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60% без конденсации</td></tr><tr><td>Соединения</td></tr><tr><td>Требуемый передний штеке<td><td>Да</td></tr><tr><td>Механические свойства/материалы</td></tr><tr><td>Материал корпуса (спереди)</td></tr><tr><td>Пластиковый<td><td>Да</td></tr><tr><td>Размеры</td></tr><tr><td>Ширина<td><td>45 mm</td></tr><tr><td>Высота<td><td>100 mm</td></tr><tr><td>Глубина<td><td>75 mm</td></tr><tr><td>Массы</td></tr><tr><td>Масса, прибл.<td><td>180 g</td></tr><tr><td>последнее изменение:<td><td>04.07.2016</td></tr>
This page contains information about

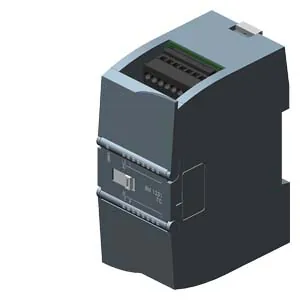

Siemens programmable controller ( 6ES7231-5QD32-0XB0 )
with a detailed description of the technical characteristics
.
You can download
documentation for 6ES7231-5QD32-0XB0, series S7-1200 from manufacturer Siemens
.
Buy 6ES72315QD320XB0
and seek technical advice.
Our Engineers will help you choose and buy
6ES7231-5QD32-0XB0 only high quality at affordable prices. Guarantee.
6ES7231-5QD32-0XB0
