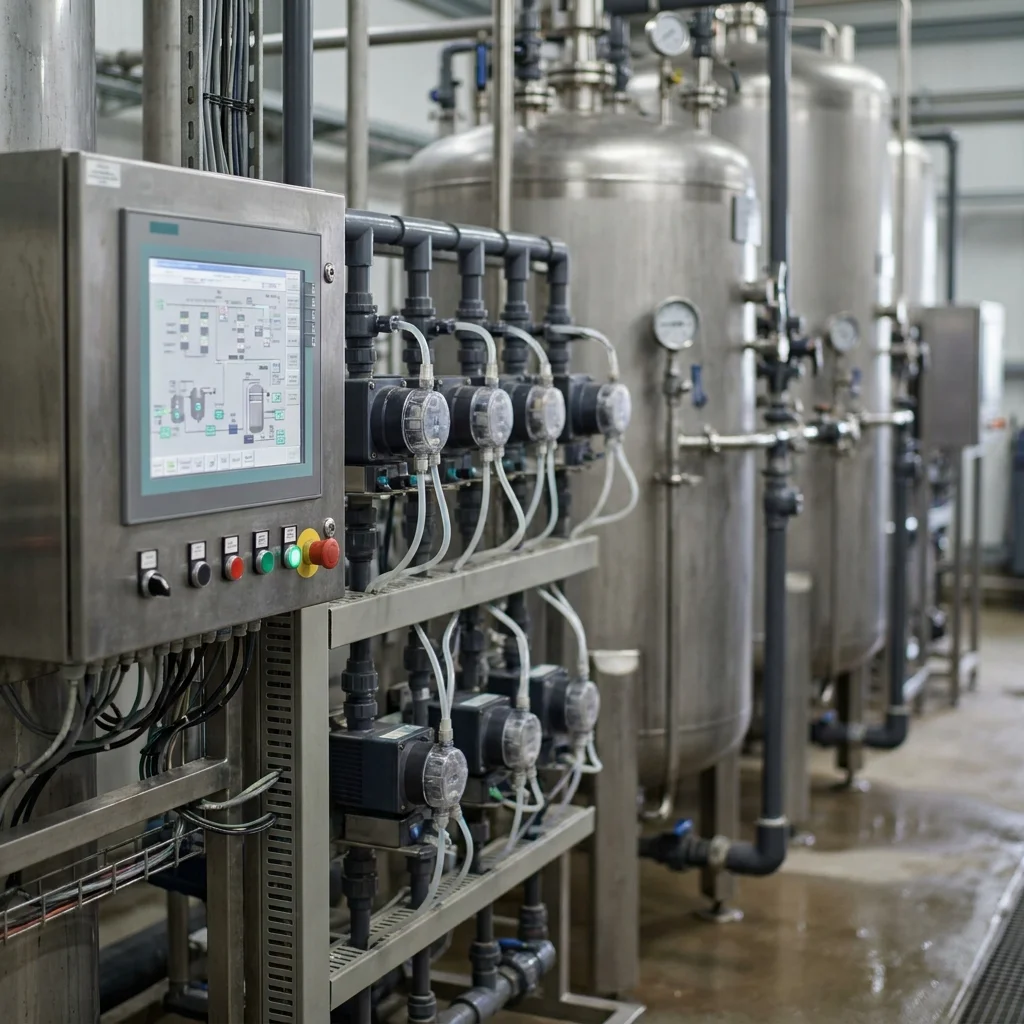

Узел водоподготовки состоит из последовательности этапов: подача, фильтрация, промывка фильтров, дозирование реагентов, контроль уровней и давления. Когда этим управляют вручную по манометрам и вентилям, легко пропустить момент промывки или аварию насоса. Автоматизация на ПЛК с панелью HMI сводит логику этапов и мониторинг в одно место. На этом примере делимся тем, как мы строим такой узел и что честно даёт мониторинг SCADA.
Задача
До автоматизации узел управлялся вручную и имел типичные проблемы. Промывка фильтров запускалась по регламенту «на глаз», а не по фактическому перепаду давления, поэтому фильтры либо недопромывались, либо промывались лишне. Состояние насосов и уровней в баках оператор видел только с обхода, аварию замечали с опозданием. Не было журнала событий, поэтому разобраться в причине сбоя постфактум было трудно. Дозирование реагентов держалось вручную и зависело от внимательности смены.
Решение
Логику узла мы сводим на программируемый логический контроллер (ПЛК), а управление и визуализацию выносим на панель оператора (HMI). ПЛК ведёт последовательность этапов: управляет насосами и клапанами, запускает промывку фильтров по перепаду давления, контролирует уровни в баках и дозирование. На панели HMI оператор видит мнемосхему узла, текущие параметры, состояние каждого агрегата и журнал событий с метками времени. Насосы, где это целесообразно, заводим через частотные преобразователи для плавного пуска и регулирования подачи. При необходимости данные выводим на верхний уровень SCADA для диспетчеризации нескольких узлов с одного рабочего места.
Последовательность работ: обследование узла и описание технологических этапов; разработка алгоритма ПЛК и экранов HMI; подбор контроллера, панели и приводов; монтаж шкафа и полевого оборудования; программирование и наладка по этапам; проверка алгоритмов и защит; ввод в эксплуатацию с обучением оператора.
Использованное оборудование
- Программируемые логические контроллеры (ПЛК) — логика этапов водоподготовки, управление насосами и клапанами.
- Панели оператора HMI — мнемосхема узла, параметры, журнал событий.
- Частотные преобразователи для двигателей — плавный пуск и регулирование подачи насосов узла.
- Датчики давления, уровня и расхода; шкаф управления с автоматикой.
Результат
Будем честны насчёт мониторинга: сам по себе мониторинг SCADA не экономит ничего: он лишь показывает состояние узла и ведёт журнал. Экономию и стабильность дают меры, которые становятся возможными благодаря этим данным. Когда промывка фильтров запускается по фактическому перепаду давления, а не по календарю, сокращается перерасход воды и реагентов на промывку. Когда авария насоса видна сразу на панели с журналом событий, реакция быстрее, а простой меньше. Когда насосы заведены через частотные преобразователи, добавляется экономия на регулировании подачи, но это уже эффект приводов, а не мониторинга. Конкретные цифры зависят от вашего узла, тарифов и регламентов, поэтому называем их после обследования. То, что мониторинг даёт гарантированно, это прозрачность работы узла и основу для обоснованных решений.
Функциональные возможности
- Автоматическая последовательность этапов водоподготовки на ПЛК.
- Промывка фильтров по фактическому перепаду давления.
- Мнемосхема узла и параметры в реальном времени на HMI.
- Журнал событий и аварий с метками времени.
- Плавный пуск и регулирование подачи насосов через частотники.
- Диспетчеризация нескольких узлов через SCADA при необходимости.
Частые вопросы
Сэкономит ли мониторинг SCADA электроэнергию или воду?
Сам мониторинг не экономит, он лишь показывает состояние и ведёт журнал. Экономию дают меры по его данным: промывка фильтров по фактическому перепаду давления вместо календаря, более быстрая реакция на аварии, регулирование подачи насосов через частотники. Мониторинг даёт основание для решений, а не экономию сам по себе.
Чем отличается ПЛК от HMI?
ПЛК выполняет роль «мозга»: читает датчики, управляет насосами и клапанами по алгоритму. HMI — это панель оператора, которая показывает состояние узла и принимает команды. ПЛК работает и без панели, но HMI даёт оператору видимость процесса и удобное управление.
Нужна ли SCADA или хватит ПЛК и панели?
Для одного узла часто хватает ПЛК и панели HMI на месте. SCADA нужна, когда надо сводить несколько узлов на одно диспетчерское место, вести длинную историю и формировать отчёты. Выбираем уровень под вашу задачу, чтобы не платить за лишнее.
Можно ли автоматизировать уже имеющийся узел?
Да, имеющийся узел обычно автоматизируется без полной переделки: ставим ПЛК и панель, заводим имеющиеся насосы и клапаны, добавляем нужные датчики. Объём зависит от состояния оборудования, которое оцениваем на обследовании.
Сколько стоит автоматизация узла?
Стоимость зависит от количества агрегатов, датчиков, модели ПЛК и панели. Актуальные цены на контроллеры и панели смотрите в разделах ПЛК и HMI, а смету под ваш узел составляем после обследования.
Сколько длится внедрение?
Ориентировочные этапы: обследование узла, разработка алгоритма и экранов, подбор оборудования, монтаж, программирование и наладка, ввод в эксплуатацию. Сроки зависят от сложности узла и называются после обследования.
