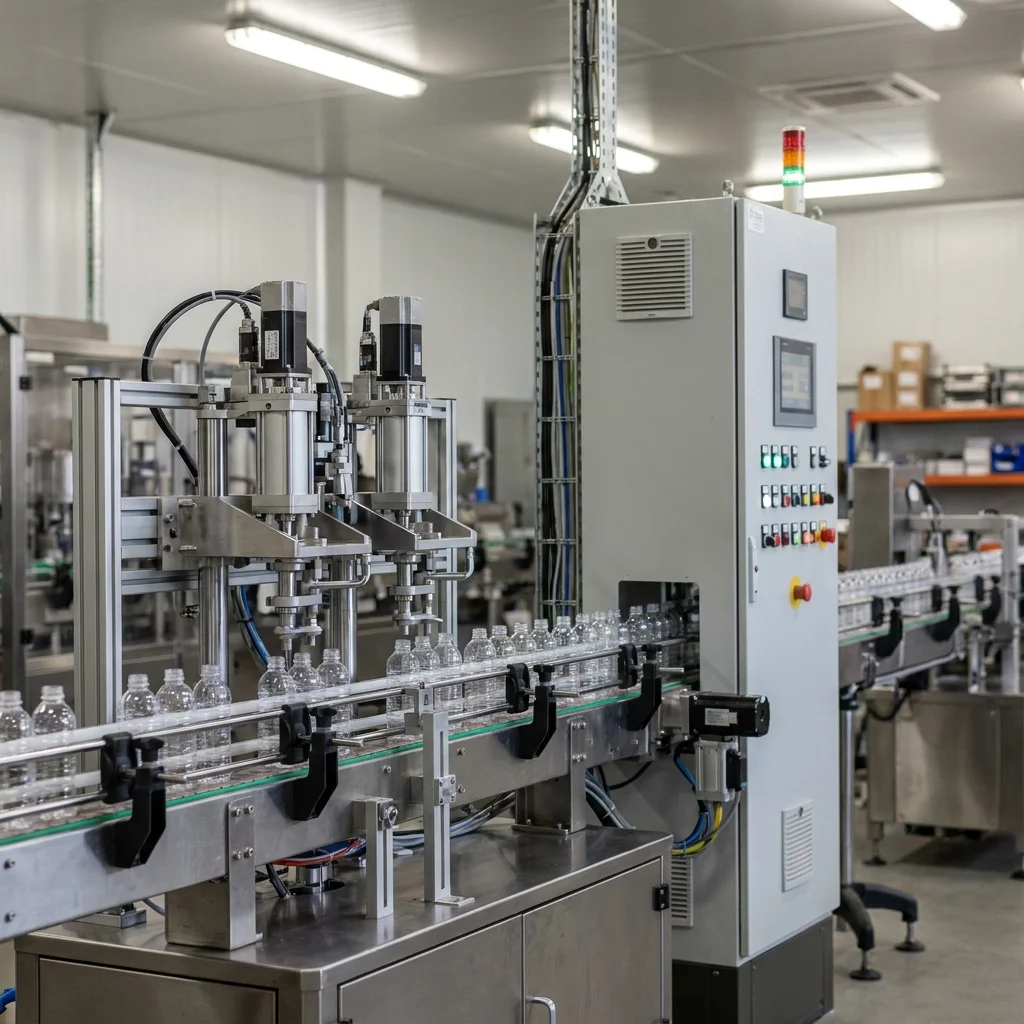

На упаковочной линии каждый цикл должен повторяться одинаково: дозатор отмеряет ту же порцию, нож режет в том же месте, этикетка ложится ровно. Здесь нужен не просто плавный привод, а точное позиционирование. Именно этим серводвигатель отличается от частотного преобразователя, и именно поэтому на узлы фасовки мы ставим серво. На этом примере делимся тем, как подбираем серворешение под линию и что оно даёт по нашей практике.
Задача
До работы линия имела типичные для фасовки проблемы. Порция «гуляла» от цикла к циклу, потому что привод держал скорость, а не положение, и вал останавливался то чуть раньше, то чуть позже. Отрезка и подача плёнки давали накопленную погрешность за смену, из-за чего росло число бракованных пакетов. Этикетка ложилась неровно на быстрых циклах. Чтобы поднять производительность линии, нужно было сократить время цикла без потери точности, а на частотнике с простым асинхронным двигателем это упиралось в повторяемость.
Решение
На узлы, где важно именно положение (дозатор, отрезка, подача, этикетировщик), мы ставим серводвигатель с сервоусилителем и энкодером обратной связи. Принципиальная разница такая: частотный преобразователь управляет скоростью асинхронного двигателя и не знает точного положения вала, а серво по сигналу энкодера удерживает заданную позицию и отрабатывает её с повторяемостью от цикла к циклу. Это позволяет задать профиль движения, точку остановки и момент удержания, а не просто «вращай быстрее или медленнее».
Последовательность работ у нас стандартная: обследование линии с определением узлов, где нужно положение, а где достаточно скорости; подбор серводвигателя по моменту, инерции нагрузки и динамике цикла; интеграция сервоусилителя в шкаф управления; настройка контуров положения и скорости; проверка повторяемости на рабочих скоростях линии. Там, где достаточно управлять только скоростью вращения (например, привод транспортёра линии), мы оставляем частотный преобразователь — это дешевле и вполне оправдано.
Использованное оборудование
- Серводвигатели и сервоусилители Veichi — на узлы, где нужно точное позиционирование.
- Серво в каталоге — подбор по моменту, мощности и инерции нагрузки.
- Частотные преобразователи для двигателей — на узлы, где достаточно управлять скоростью (транспортёры, вспомогательные приводы).
- Энкодер обратной связи, шкаф управления с логикой цикла.
Результат
Главный результат серворешения на фасовке — это точность позиционирования и повторяемость цикла, а не процент экономии электроэнергии. Серво по энкодеру останавливает вал в той же точке цикл за циклом, поэтому порция, рез и этикетка становятся стабильными. Это прямо снижает число бракованных пакетов и позволяет поднять скорость линии без потери качества. Конкретные цифры повторяемости зависят от механики узла, инерции нагрузки и выбранного серводвигателя, поэтому называем их только после обследования вашей линии. Экономию электроэнергии как главный аргумент здесь мы не обещаем — её корректнее искать на приводах с переменной нагрузкой, а на фасовке ценность серво именно в точности.
Функциональные возможности
- Удержание заданного положения вала по сигналу энкодера.
- Повторяемость цикла: одинаковая порция, точка реза и укладки этикетки.
- Заданный профиль движения (разгон, движение, точная остановка) под цикл линии.
- Момент удержания в точке остановки.
- Сокращение времени цикла без потери точности.
- Комбинирование серво на позиционных узлах и частотника на скоростных.
Частые вопросы
Чем серво отличается от частотного преобразователя?
Частотный преобразователь управляет скоростью асинхронного двигателя и не знает точного положения вала. Серводвигатель по сигналу энкодера удерживает заданную позицию и отрабатывает её с повторяемостью от цикла к циклу. Поэтому на скорость берут частотник, а на точное положение — серво.
Можно ли обойтись только частотником на упаковочной линии?
На узлах, где важна только скорость вращения, например привод транспортёра, частотник вполне подходит и стоит дешевле. На дозаторе, отрезке или этикетировщике, где нужна точная остановка и повторяемость, частотника с простым асинхронным двигателем обычно не хватает.
Какую повторяемость даёт серво?
Повторяемость зависит от механики узла, инерции нагрузки и выбранного серводвигателя. Серво отрабатывает заданную точку цикл за циклом, но конкретное значение корректно называть только после обследования вашей линии.
Как подобрать серводвигатель под узел?
Подбираем по нужному моменту, инерции нагрузки и динамике цикла (как быстро надо разогнать, остановить и удержать). Для этого нужны данные об узле: масса и геометрия подвижных частей, время цикла, точность остановки.
Сколько стоит серворешение для линии?
Стоимость зависит от количества позиционных узлов, момента и модели серво. Актуальные цены на серводвигатели и сервоусилители смотрите в каталоге серво, а точную спецификацию под вашу линию подберём после обследования.
Сколько длится внедрение?
Ориентировочные этапы: обследование линии, подбор серводвигателей и усилителей, интеграция в шкаф, настройка контуров положения и скорости, проверка повторяемости. Сроки зависят от количества узлов и называются после обследования.
