Пока потребление цеха видно лишь по одному счётчику на вводе и по счёту в конце месяца, невозможно сказать, какой именно станок, линия или компрессор «съедает» энергию и когда. Мониторинг электропотребления на ПЛК с панелью HMI разбивает этот чёрный ящик на понятные счётчики по узлам. На этом примере делимся тем, как мы строим такой мониторинг и — честно — что он даёт, а что нет.
Задача
До внедрения цех видел потребление лишь суммарно на вводе. Не было разбивки по участкам, поэтому невозможно было найти, где именно потери: холостые обороты приводов, ночная работа вхолостую, перегруженные фидеры, скачки в часы пик. Счёт приходил постфактум, без возможности разобраться в причинах. Не было журнала, поэтому сравнить потребление до и после любой меры тоже не получалось.
Решение

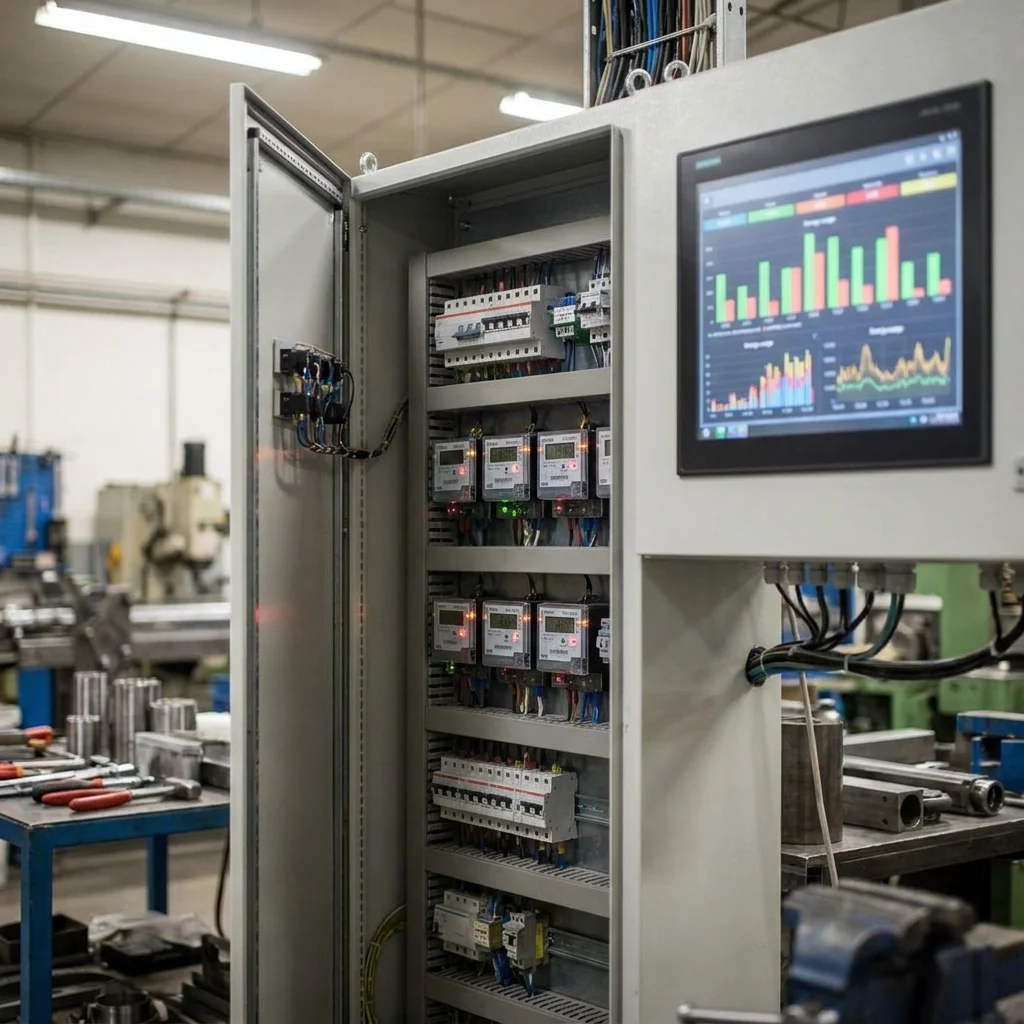

Мы ставим измерители (счётчики, трансформаторы тока) на ключевые фидеры цеха и заводим их данные в программируемый логический контроллер (ПЛК). ПЛК собирает потребление по узлам, считает показатели и выводит их на панель оператора HMI: текущая мощность по участкам, тренды за смену и сутки, превышения лимитов, журнал событий. При необходимости данные поднимаются на уровень SCADA для длинной истории и отчётов. Так появляется фактическая картина: видно, какой узел и в какое время потребляет больше всего, где холостые обороты, а где реальная нагрузка.
Последовательность работ: обследование цеха и выбор точек учёта; подбор измерителей, ПЛК и панели; монтаж и подключение трансформаторов тока; настройка сбора данных и экранов HMI; проверка показаний; ввод в эксплуатацию с обучением персонала.
Использованное оборудование
- Программируемые логические контроллеры (ПЛК) — сбор и обработка данных учёта по узлам.
- Панели оператора HMI — текущая мощность, тренды, лимиты, журнал событий.
- Счётчики электроэнергии, трансформаторы тока; шкаф учёта с автоматикой.
Результат
Скажем прямо: сам мониторинг электропотребления не экономит ни одного процента. Он лишь показывает, сколько и где потребляется. Экономию дают меры, которые становятся возможными после того, как вы увидели данные. Когда видно, что привод работает вхолостую в ночную смену, его можно выключить или завести через частотный преобразователь. Когда виден перегруженный фидер, можно перераспределить нагрузку. Когда виден пик в час с более высоким тарифом, можно сдвинуть энергоёмкие операции. Именно эти действия экономят, а мониторинг лишь даёт основание для них и позволяет честно сравнить потребление до и после. Поэтому мы не обещаем процент от самого факта установки системы — обещаем прозрачность, на которой строятся обоснованные решения. Конкретный эффект зависит от того, какие меры вы выберете по данным, и оценивается индивидуально.
Функциональные возможности
- Учёт потребления по фидерам и участкам цеха.
- Текущая мощность и тренды за смену и сутки на HMI.
- Контроль превышения лимитов и оповещения.
- Журнал для сравнения потребления до и после мер.
- Выявление холостых оборотов и ночной нагрузки.
- Отчёты и диспетчеризация через SCADA при необходимости.
Частые вопросы
Сколько электроэнергии сэкономит мониторинг?
Сам мониторинг не экономит ничего — он лишь показывает потребление. Экономию дают меры по его данным: отключение холостых оборотов, регулирование приводов частотниками, перераспределение нагрузки, сдвиг операций с пикового тарифа. Процент зависит от того, какие именно меры вы выберете, поэтому честно называть его только после того, как видны данные и намечены действия.
Зачем тогда вообще ставить мониторинг?
Без данных вы не знаете, где потери, и не можете проверить, сработала ли мера. Мониторинг делает потребление прозрачным по узлам и позволяет принимать решения на фактах, а не на догадках, и объективно сравнивать «до» и «после».
Надо ли останавливать цех для монтажа?
В основном трансформаторы тока и счётчики монтируются с минимальным вмешательством, часть работ выполняют в плановые остановки. Точный регламент монтажа определяем на обследовании, чтобы не срывать производство.
Можно ли потом добавить управление, а не только учёт?
Да, мониторинг — естественная первая ступень. Имея данные, дальше можно завести приводы через частотные преобразователи, добавить логику управления на том же ПЛК и перейти от наблюдения к активному энергоменеджменту.
Сколько стоит система мониторинга?
Стоимость зависит от количества точек учёта, модели ПЛК и панели. Актуальные цены на контроллеры и панели смотрите в разделах ПЛК и HMI, а смету под ваш цех составляем после обследования.
Сколько длится внедрение?
Ориентировочные этапы: обследование цеха, выбор точек учёта, подбор оборудования, монтаж, настройка сбора данных и экранов, ввод в эксплуатацию. Сроки зависят от количества точек и называются после обследования.
