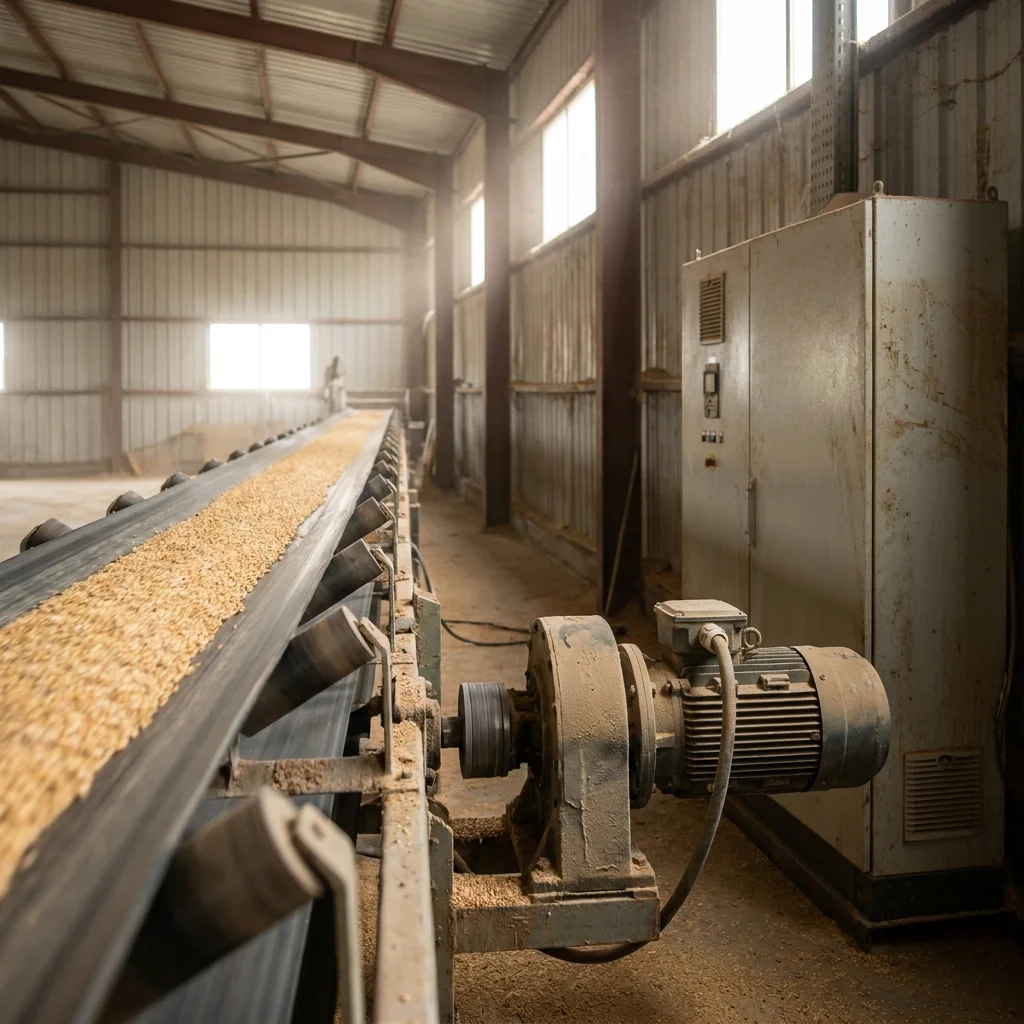

Ленточный конвейер зерносклада при прямом пуске от сети срывается с места на полных оборотах. Это рывок ленты, проскальзывание, перегрузка двигателя на старте под завалом зерна и лишний износ механики. Частотный преобразователь убирает этот рывок и добавляет защиту от перегрузки. На этом примере делимся тем, как мы переводим конвейер зерносклада на плавный пуск частотником и что это даёт по нашей практике.
Задача
До модернизации конвейер имел несколько типичных проблем. Прямой пуск давал резкий рывок ленты: натяжитель дёргало, лента проскальзывала по барабану, а под завалом зерна двигатель уходил в перегрузку ещё на старте. Остановка тоже была резкой. Не было плавного регулирования скорости подачи под фактический поток зерна, поэтому конвейер либо гнал порожняком, либо работал на пределе под завалом. При заклинивании (посторонний предмет, спрессованное зерно) привод не имел управляемой защиты и глушился предохранителем.
Решение
На привод конвейера мы установили частотный преобразователь и настроили плавный пуск по заданному времени разгона, а на динамичных узлах — S-кривую, чтобы убрать рывок в начале и в конце разгона. Скорость подачи задаётся под фактический поток: конвейер можно замедлить при малой загрузке и вывести на номинал под завалом, не дёргая ленту. Отдельно настраиваем защиту от перегрузки по току и реакцию на заклинивание, чтобы привод контролируемо снижал момент или останавливался, а не доводил до обрыва ленты или срабатывания предохранителя.
Последовательность работ стандартная: обследование конвейера с определением мощности двигателя и характера нагрузки; подбор частотного преобразователя с запасом под пусковой момент; монтаж в шкаф управления; настройка времени разгона, S-кривой и защит; проверка на холостом ходу и под загрузкой зерном; ввод в эксплуатацию с инструктажем оператора.
Использованное оборудование
- Частотные преобразователи для двигателей — на привод конвейера, с запасом под пусковой момент.
- Частотный преобразователь Veichi AC310 — векторное управление и развитые защиты для конвейерной нагрузки.
- Шкаф управления с автоматикой; при необходимости датчики потока или уровня для регулирования подачи.
Результат
Главное, что даёт частотник на конвейере, — это управляемый плавный пуск и остановка без рывка ленты. Лента больше не проскальзывает на старте, натяжитель и барабаны работают в щадящем режиме, а двигатель не уходит в перегрузку под завалом. По нашей практике это типично продлевает ресурс ленты, роликов и редуктора и снижает аварийные остановки. Возможность замедлить подачу под фактический поток зерна снижает холостые обороты. Экономию электроэнергии на конвейере корректно называть только после замера режима работы: в отличие от насосов и вентиляторов, конвейер — это нагрузка с постоянным моментом, поэтому выигрыш здесь в основном в плавности и защите, а не в процентах экономии. Точные цифры даём после обследования.
Функциональные возможности
- Плавный пуск и остановка по заданному времени разгона.
- S-кривая разгона для устранения рывка ленты.
- Регулирование скорости подачи под фактический поток зерна.
- Защита от перегрузки по току.
- Контролируемая реакция на заклинивание без обрыва ленты.
- Дистанционное управление и мониторинг при необходимости.
Частые вопросы
Зачем частотник на конвейере, если скорость постоянная?
Даже при постоянной скорости частотник даёт плавный пуск без рывка ленты и управляемую защиту от перегрузки и заклинивания. Это снижает износ ленты, барабанов и редуктора и аварийные остановки. А если нужно подстраивать подачу под поток зерна, частотник позволяет и это.
Защитит ли это от обрыва ленты под завалом?
Частотник настраивается на контролируемую реакцию при перегрузке и заклинивании: снижает момент или останавливает привод вместо того, чтобы тянуть до обрыва или срабатывания предохранителя. Полную гарантию даёт сочетание правильной настройки защит и исправной механики.
Будет ли экономия электроэнергии?
Конвейер — это нагрузка с постоянным моментом, поэтому экономия здесь меньше, чем на насосах и вентиляторах. Основная ценность частотника на конвейере — плавность и защита. Снижение холостых оборотов даёт некоторый выигрыш, но точную цифру корректно называть только после замера режима работы.
Какой частотник подойдёт под конвейер?
Берём преобразователь с запасом под пусковой момент и развитыми защитами, например серии с векторным управлением. Конкретную модель и мощность подбираем по двигателю конвейера и характеру нагрузки.
Сколько стоит такое решение?
Стоимость зависит от мощности привода и комплектации шкафа. Актуальные цены на преобразователи смотрите в разделе частотные преобразователи для двигателей, а точную спецификацию подберём после обследования конвейера.
Сколько длится внедрение?
Ориентировочные этапы: обследование конвейера, подбор преобразователя, монтаж и настройка разгона и защит, проверка под загрузкой, ввод в эксплуатацию. Сроки зависят от состояния оборудования и называются после обследования.
