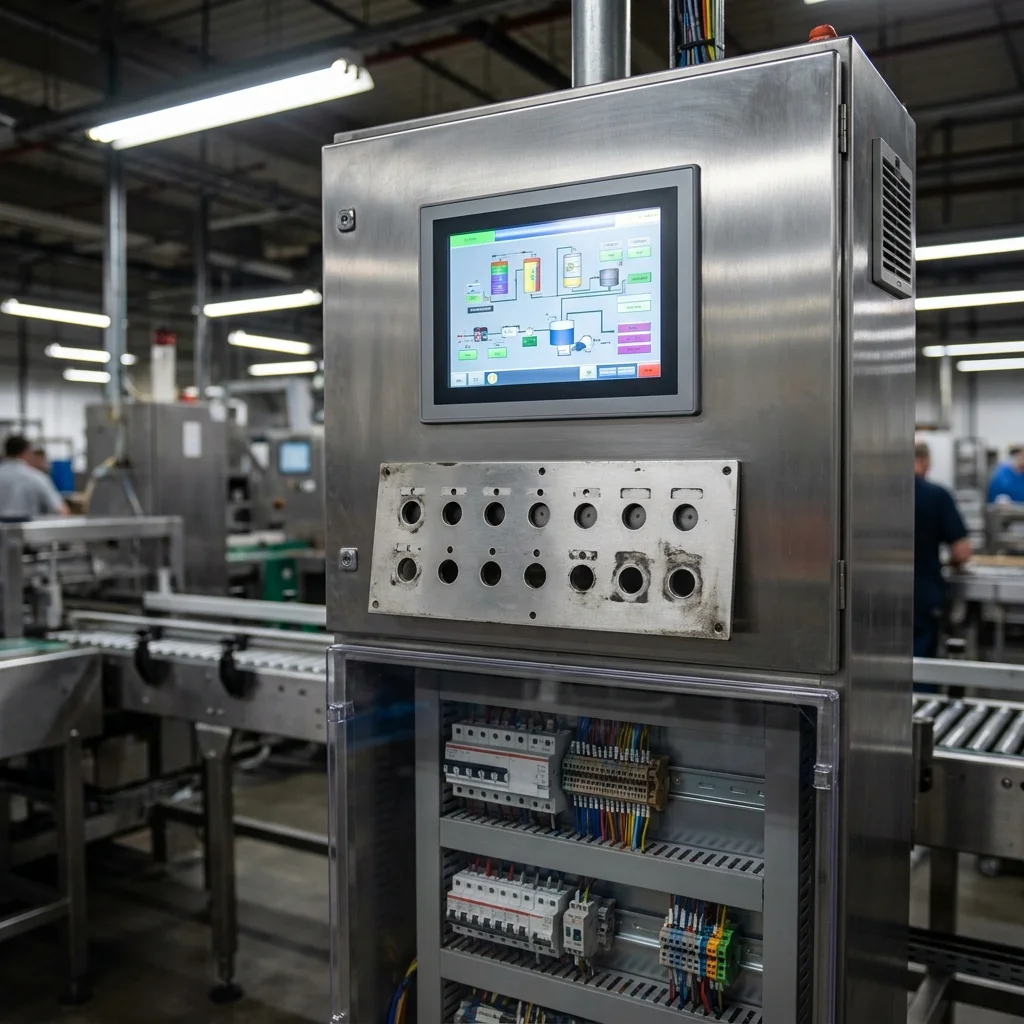

На старой линии пульт управления часто выглядит как стена из кнопок, ламп и галетных переключателей, к которым тянется жгут проводов. Каждая функция здесь отдельная кнопка, каждая неисправность отдельный поиск обрыва в жгуте, а смена режима означает переделку проводки. Замена кнопочного пульта панелью оператора HMI сводит управление и диагностику на один экран. На этом примере делимся тем, как мы делаем такой ретрофит и что он даёт оператору и наладке.
Задача
До ретрофита пульт линии имел типичные проблемы старого оборудования. Кнопок и ламп было много, новый оператор терялся, а любая смена логики упиралась в переделку жгута. Лампы и кнопки выходили из строя, контакты подгорали, а диагностика сводилась к поиску обрыва мультиметром. Не было никакой индикации причины остановки: лампа «авария» горела, а что именно случилось, приходилось угадывать. Рецептов и настроек под разные изделия пульт не держал, всё переключалось вручную.
Решение
Кнопочный пульт мы заменяем панелью оператора HMI, подключённой к программируемому логическому контроллеру (ПЛК) линии. Вместо десятков кнопок и ламп оператор получает экран с кнопками, индикацией состояния и текстовыми сообщениями. Логика, что раньше была «зашита» в релейную схему и жгут, переносится в ПЛК, а панель становится окном в неё. Теперь причина остановки выводится текстом, а не угадывается по лампе; режимы и рецепты хранятся в памяти и выбираются на экране; уменьшается количество физических проводов и точек отказа. Где управление приводами линии требует регулирования скорости, заводим двигатели через частотные преобразователи под управлением того же ПЛК.
Последовательность работ: обследование линии и описание имеющейся логики пульта; перенос логики в алгоритм ПЛК и разработка экранов HMI; подбор панели, контроллера и приводов; демонтаж старого пульта и монтаж панели; программирование и наладка; проверка всех режимов; ввод в эксплуатацию с обучением оператора.
Использованное оборудование
- Панели оператора HMI — замена кнопочного пульта, управление и диагностика на экране.
- Программируемые логические контроллеры (ПЛК) — логика линии вместо релейной схемы и жгута.
- При необходимости частотные преобразователи для приводов линии; шкаф управления с автоматикой.
Результат
Главное, что даёт ретрофит пульта на HMI, это понятное управление и быстрая диагностика. Оператор видит состояние линии и текстовую причину остановки на экране, а не угадывает её по одной лампе «авария». Наладке проще: логика в ПЛК, а не в жгуте, поэтому смена режима сводится к правке программы, а не переделке проводки. Меньше физических кнопок, ламп и проводов означает меньше точек отказа и подгоревших контактов. Рецепты и настройки под разные изделия хранятся и переключаются на экране. По нашей практике это типично сокращает время на поиск неисправности и переналадку линии. Конкретный выигрыш во времени зависит от сложности линии и состояния старого пульта, поэтому оцениваем его после обследования. Экономию электроэнергии как главный аргумент здесь мы не выдвигаем — ценность ретрофита заключается в управляемости, диагностике и надёжности.
Функциональные возможности
- Управление линией и индикация состояния на одном экране.
- Текстовое сообщение о причине остановки вместо одной лампы «авария».
- Хранение и выбор рецептов и режимов под разные изделия.
- Меньше физических кнопок, ламп и проводки, значит меньше точек отказа.
- Журнал событий для разбора неисправностей.
- Регулирование приводов через частотники под управлением ПЛК при необходимости.
Частые вопросы
Зачем менять рабочий кнопочный пульт на HMI?
Кнопочный пульт работает, пока не надо сменить логику, найти неисправность или добавить режим, тогда каждое действие упирается в жгут проводов и поиск обрыва. HMI с ПЛК даёт текстовую диагностику, рецепты на экране и смену логики программой вместо переделки проводки, а также меньше точек отказа.
Можно ли сделать ретрофит без полной замены линии?
Да, в этом и смысл ретрофита: механику и приводы линии в основном оставляем, меняем лишь пульт на панель и добавляем ПЛК с перенесённой логикой. Объём зависит от состояния оборудования, которое оцениваем на обследовании.
Разберётся ли оператор в сенсорной панели после кнопок?
Экраны делаем под конкретную линию и привычные операторам понятия, с простой навигацией и чёткими сообщениями. Обычно после короткого инструктажа панель воспринимается легче стены кнопок, потому что причины и режимы подписаны текстом.
Обязательно ли нужен ПЛК или можно только панель?
Некоторые панели умеют базовую логику, но для полноценного ретрофита логику линии корректнее держать в ПЛК, а панель оставить окном управления. Это надёжнее и гибче попыток «втиснуть» всю логику в саму панель. Конфигурацию подбираем под вашу линию.
Сколько стоит ретрофит пульта?
Стоимость зависит от сложности логики, модели панели и ПЛК. Актуальные цены на панели смотрите в разделе HMI, на контроллеры в разделе ПЛК, а смету под вашу линию составляем после обследования.
Сколько длится внедрение?
Ориентировочные этапы: обследование линии, перенос логики в ПЛК и разработка экранов, подбор оборудования, демонтаж старого пульта и монтаж панели, наладка, ввод в эксплуатацию. Сроки зависят от сложности линии и называются после обследования.
