Промышленные роботы: какие бывают типы и где чей профиль
Промышленный робот — не универсальный инструмент «на все случаи». Кинематика выбирается под задачу, и ошибка здесь обходится дороже всего: SCARA не заменит шарнирного на сварке, а 6-осевой будет избыточным (и медленнее) там, где достаточно дельты. Коротко по типам, как их классифицируют FANUC, Yaskawa, KUKA и ABB в своих каталогах:
- 6-осевой шарнирный (articulated) — универсал. Дуговая сварка, сборка, обслуживание станков, нанесение клея/герметика/краски, упаковка. Шесть осей дают произвольную ориентацию инструмента в рабочей зоне — там, где траектория сложная или деталь нужно «обходить». Это 6-осевые промышленные роботы — наибольшая доля каталога.
- SCARA — быстрый pick-and-place и сборка мелких деталей в горизонтальной плоскости. Жёсткий по вертикали, подвижный по горизонтали: запрессовать, вставить, переложить с лотка на конвейер. Электроника, мелкая механика, фасовка. Смотрите SCARA-роботы.
- Дельта / параллельный — сверхбыстрая сортировка и перекладывание над конвейером. Лёгкие детали, десятки циклов в секунду. Пищевая промышленность, фармацевтика, упаковка поштучного товара. Низкая грузоподъёмность — плата за скорость.

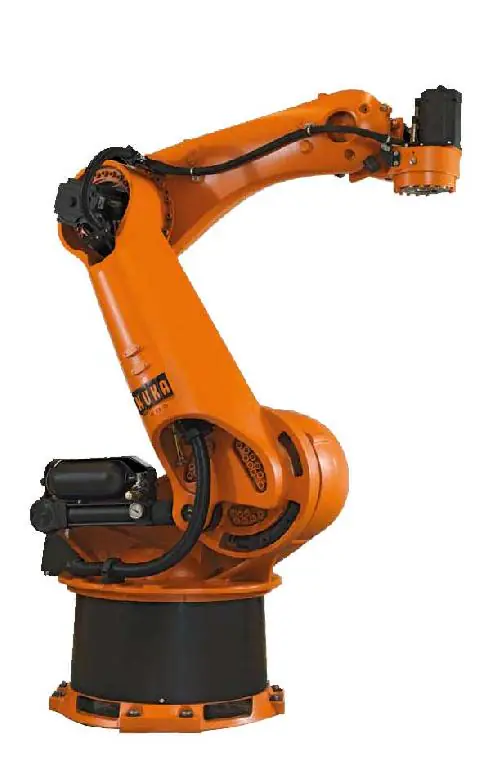

- Паллетайзер — укладка мешков, коробок, ящиков на паллеты. Специализированная кинематика под тяжёлые монотонные движения: грузоподъёмность 80–300 кг на фланце, большой радиус действия. Смотрите роботы-паллетайзеры.
- Коллаборативные (cobot) — работают рядом с человеком без ограждения за счёт ограниченных скоростей и нагрузок и встроенных датчиков усилия. Подходят для мелкой сборки, обслуживания одного станка, лабораторных задач. Не путайте с промышленным: туда, где нужна скорость и грузоподъёмность, кобот не годится. Смотрите коллаборативные роботы.

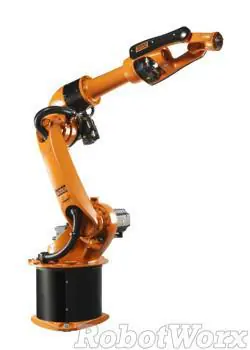

Отдельно в каталоге держим роботы-манипуляторы общего назначения и сварочные роботы в заводской комплектации под дуговую сварку (держатель горелки на 6-й оси, интерфейс под сварочный источник).
Бренды роботов, которые мы предлагаем
На складе и под заказ — пять производителей. Первые четыре — так называемая «большая четвёрка», проверенные рабочие стандарты промышленной робототехники: под них есть интеграторы, запчасти, документация и обученные операторы по всей Европе.
- FANUC (Япония, ~263 модели) — самая широкая линейка в каталоге. Серии ArcMate под дуговую сварку, R-2000 и M-серия под обслуживание станков и тяжёлые манипуляции, дельты M-1iA/M-3iA под сортировку. Жёлтый цвет корпуса — стандарт для многих литейных и автосборочных цехов.
- Yaskawa Motoman (Япония, ~247 моделей) — сильны в паллетизации (MPL-серия, 80–300 кг) и дуговой сварке (MA/AR-серия). Контроллер DX/YRC со встроенным управлением позиционерами.

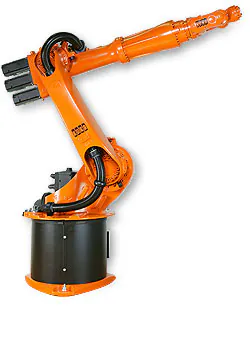

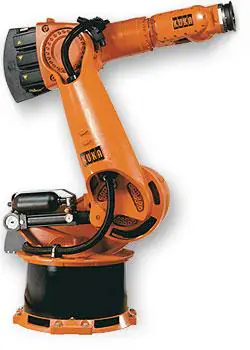

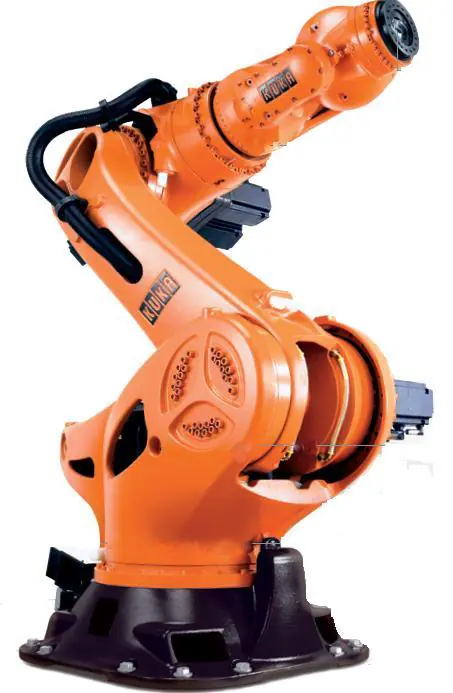

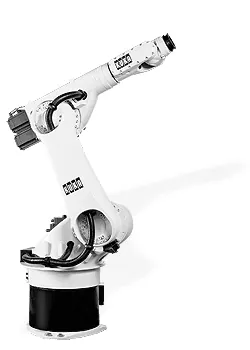

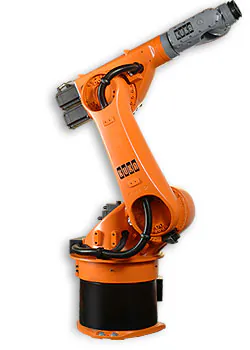

- KUKA (Германия, ~100 моделей) — серии KR под сварку, сборку, обслуживание станков; компактные KR AGILUS под плотные ячейки. Коллаборативный LBR iiwa с датчиками момента на каждой оси. Смотрите роботы KUKA.
- ABB (Швеция/Швейцария, ~87 моделей) — IRB-серия общего назначения, двурукий кобот YuMi для мелкой сборки, взрывозащищённые IRB 5500/5400 под покрасочные камеры. Контроллер OmniCore/IRC5.
- Veichi (~52 модели) — более бюджетный сегмент: серии VC (6-осевые, SCARA, паллетайзеры) под типовые задачи сборки, обслуживания прессов и упаковки там, где брендовая четвёрка избыточна по цене. Смотрите роботы Veichi.
Ключевые параметры выбора робота
Шесть цифр, по которым отсеивается 90% неподходящих моделей. Берите их из реального ТЗ, а не «примерно»:
| Параметр | Что означает | На что смотреть |
|---|---|---|
| Грузоподъёмность на фланце (payload) | Масса, которую робот держит на 6-й оси | Масса детали + захвата/инструмента + кабелей. Запас 15–20%. Учитывать момент инерции, не только массу. |
| Досягаемость / рабочая зона (reach) | Радиус, до которого дотягивается фланец | Проверять под реальным рабочим углом, а не максимум по паспорту — в крайних позициях зона сужена. |
| Повторяемость (repeatability) | Разброс при возврате в ту же точку | ±0.02–0.05 мм для сварки/сборки; для паллетизации допустимо ±0.1 мм и выше. |
| Количество осей | Степени свободы | 4 оси — плоские задачи (паллетизация, pick-and-place). 6 осей — сложная траектория, ориентация инструмента. 7 осей — обход препятствий в тесной ячейке. |
| Цикл / скорость | Время одного рабочего цикла | Сверять с тактом линии. Если робот не успевает за конвейером — нужен более быстрый тип или второй робот. |
| Класс защиты IP | Стойкость к пыли и влаге | IP54 — обычный цех; IP65/IP67 — мойка, пищепром; специсполнение — покрасочные камеры (взрывозащита), литейка (термозащита). |
Для приводных компонентов и периферии робота смотрите приводы для роботов и редукторы для роботов.
Типовые задачи, где робот окупается быстро
Робот окупается там, где задача монотонная, тяжёлая или вредная для человека — и где есть объём. Самые короткие сроки окупаемости в нашей практике:
- Паллетизация — укладка мешков, коробок, ящиков. Монотонная тяжёлая работа + хронический кадровый дефицит на этой позиции. Паллетайзеры Yaskawa MPL или KUKA KR на 120–180 кг закрывают целую смену грузчиков. Смотрите роботы-паллетайзеры.
- Обслуживание станков — загрузка/разгрузка ЧПУ (токарных, фрезерных), многостаночное обслуживание одним роботом. Станок работает, пока оператор занят другим. 6-осевые FANUC M-серии или KUKA KR — типовой выбор.
- Сварка тиражных деталей — рамы, баки, глушители, металлоконструкции сериями. Стабильный шов, без усталости. Сварочные роботы FANUC ArcMate или Yaskawa MA с позиционером.
- Pick-and-place на конвейере — перекладывание, сортировка, ориентирование поштучного товара. SCARA или дельта над лентой с системой технического зрения. Смотрите SCARA-роботы.
- Нанесение клея / герметика / краски — там, где ручное нанесение даёт неровный слой и перерасход материала. Робот держит стабильную скорость и расстояние — экономия материала окупает часть инсталляции.
Что ломает роботизацию
Робот редко «не работает» сам по себе. Ломает роботизацию окружение проекта. Самые частые причины, с которыми мы сталкивались:
- Нет повторяемости подачи заготовки или тары. Главная причина провалов. Робот работает по координатам — если деталь каждый раз ложится иначе, без системы технического зрения или точной оснастки ничего не выйдет. Сначала стабилизируйте подачу, потом ставьте робота.
- Недооценили оснастку и периферию. Захваты, подаватели, позиционеры, ограждение, датчики безопасности нередко стоят столько же, сколько сам робот. Бюджет «только на робота» — типовая ошибка ТЗ.
- Некому программировать и обслуживать. Робот требует наладчика, который умеет писать программы и диагностировать. Без своего специалиста или контракта с интегратором ячейка встаёт в угол после первого же сбоя.
- Кобот туда, где нужен промышленный робот. Коллаборативный робот медленный и слабый по определению — это плата за безопасность без ограждения. Если задача требует скорости или грузоподъёмности, кобот её не закроет.
- «Купили робота» без интеграции в поток. Робот сам не приносит детали, не убирает брак и не передаёт готовое дальше по линии. Без продуманной логистики на входе и выходе ячейка простаивает.
Что входит в роботизированную ячейку, кроме робота
Покупать «голого» робота нет смысла — на производстве работает ячейка. Её состав:
- Захват / инструмент под задачу — вакуумный, механический, магнитный, сварочная горелка, краскопульт, дозатор. Подбирается под деталь и операцию, часто проектируется отдельно.
- Периферия — конвейеры, подаватели, позиционеры, столы, лотки. То, что подаёт роботу на вход и принимает с выхода.
- Безопасность — ограждение, световые завесы, сканеры зоны, блокировка дверей. Для коботов — зоны ограниченной скорости вместо ограждения, но оценка рисков всё равно обязательна.
- Контроллер + ПО — шкаф управления, интерфейс оператора, offline-программирование (RoboGuide, KUKA.Sim, RobotStudio) — критично для переменной номенклатуры, когда программы нужно готовить «на столе», не останавливая производство.
- Обучение операторов — чтобы линия не зависела от одного наладчика.
- Сервис и запчасти — плановое ТО, реакция на сбой, наличие критических узлов.
Поэтому мы подбираем не модель робота, а конфигурацию ячейки под вашу задачу: тип кинематики, грузоподъёмность с запасом, досягаемость под рабочий угол, IP под среду — плюс периферия, безопасность и пусконаладка. Если в ячейке нужен отдельный привод оси или позиционера — это сервоприводы; если управление вне робота — ПЛК; преобразователи частоты для конвейеров и вспомогательных механизмов — частотные преобразователи.
Чек-лист перед внедрением
- Тип кинематики выбран от задачи (6-осевой / SCARA / дельта / паллетайзер / кобот), а не «потому что так делают все».
- Грузоподъёмность на фланце — с массой захвата и инструмента, с запасом 15–20%.
- Досягаемость проверена под реальным рабочим углом, а не максимум по паспорту.
- Повторяемость соответствует реальному требованию операции (сварка/сборка — десятки микрон; паллетизация — десятые доли миллиметра).
- Класс IP подобран под среду (обычный цех / мойка / пищепром / покрасочная камера / литейка).
- Подача заготовки/тары повторяема — или запланирована система технического зрения.
- Периферия, захваты, безопасность заложены в бюджет сразу, а не «потом».
- Определено, кто программирует и обслуживает ячейку (свой специалист или контракт с интегратором).
- Продумана интеграция ячейки в поток: что подаёт на вход и принимает с выхода.
Не уверены в выборе типа или бренда — напишите параметры задачи (что делает робот, масса детали с захватом, такт линии, среда), подберём конфигурацию и посчитаем.
