AC10-T3-022G-B Преобразователь частоты AC10 | 22 кВт 3ф/380

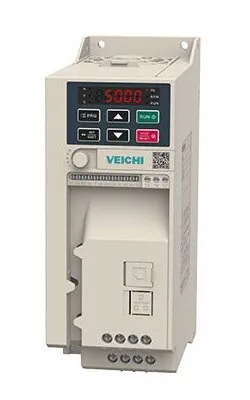

Инвертор Veichi серии AC10, модель AC10-T3-022G-B, рассчитан на обеспечение преобразования частоты электроэнергии с основной мощностью 22 кВт при питании 3-ф 380 В. Устройство оснащено встроенным ПЛК, базовой панелью KBD10-15 и расширенным программатором KBD300-L1-EN, что позволяет осуществлять точное управление технологическими процессами. Технические характеристики включают номинальный ток 45 A, аварийный режим до 150 % и максимальную частоту 600 Гц, что обеспечивает эффективную эксплуатацию. Системы защиты, ЭМС фильтр, возможности линейного и квадратичного режимов управления, а также интерфейсы RS-485/Modbus способствуют стабильной и бесперебойной работе устройства.

Данный инвертор может быть применен для регулирования скорости насосных станций, компрессорных агрегатов и систем вентиляции. Он находит применение в производственных линиях, автоматизированных технологических процессах и на объектах с высокими требованиями к управлению электродвигателями. Устройство подходит для интеграции в системы промышленной автоматизации, где важна взаимодействие с разнообразными датчиками и контроллерами. В целом, инвертор успешно используется в областях энергосбережения, инженерных комплексах и на предприятиях, где критически важна стабильность и точность электрического управления.

Схемы подключения Veichi AC10

1. Схема подключения внешнего потенциометра

2. Схема подключения датчика давления

Veichi AC10 — компактный частотник для насосов, вентиляторов и простых приводов

AC10 — самый маленький частотник в линейке Veichi. Покрывает от 0.75 до 22 кВт, помещается в ладонь (177×65 мм для младших моделей). Мы поставили более 150 штук за последние два года — большинство ушло на скважинные насосы в частных хозяйствах и небольшие вентиляторы в цехах.

Главное преимущество: работает от генератора без сбоев. Встроенный кинетический буфер использует инерцию мотора при провале напряжения — частотник не выключается, а просто снижает частоту на долю секунды. Для ферм и объектов без стабильной сети это критично.

Для каких задач подходит AC10

• Скважинные насосы 0.75–2.2 кВт (1ф/220В): самое популярное применение. Встроенный PID держит давление, sleep mode выключает насос когда давление достигнуто — экономия энергии и ресурса. Настройка: частотник для скважинного насоса.
• Вытяжные вентиляторы 0.75–7.5 кВт: скалярный режим U/f, плавный пуск без рывков.
• Упаковочные машины 0.75–4 кВт: вектор без датчика, макс. частота 600 Гц — подходит для высокооборотных шпинделей.
• Деревообработка 2.2–7.5 кВт: фрезеры, кромкооблицовочные — компактный корпус не занимает места в шкафу.

Сравнение с аналогами

AC10 выигрывает двумя вещами: 600 Гц для высокооборотных моторов и встроенный тормозной модуль (у Delta и INVT он внешний). Но если нужен CANopen или Profibus — их нет ни в AC10, ни в GD10, ни в VFD-EL: тогда смотрите AC310 с платами расширения.

Параметры AC10, которые выручают на пусконаладке

• Реверс без перекидывания фаз: направление меняется программно через F07.05 (младший разряд = 1 — инвертировать). Не нужно лезть в клеммник. Пошагово: реверс двигателя на Veichi.
• Запуск с клеммника, а не с пульта: F01.01=1 переводит команду RUN на клеммы платы управления (далее выбираете 2-/3-проводную схему в F05.20), кнопку «Пуск» вешаете на COM. Удалённое управление.
• Внешний потенциометр: F11.30=1 переключает последовательный порт на внешнюю клавиатуру с потенциометром (RJ45). Пока порт занят под потенциометр, Modbus по RS485 временно недоступен — это нормально. Как подключить потенциометр.
• Автозапуск после просадки напряжения: F07.06=1 (на AC10 диапазон только 0~1), время ожидания рестарта — F07.07 = 0.00–60.00 с. На генераторе удерживает насос в работе без ручного перезапуска. Автоперезапуск после E.Lu.
• Тормозной резистор: для частых торможений сопротивление подбирают по мощности (для 1ф/220В: 0.75 кВт ≈200 Ом, 1.5 кВт ≈100 Ом, 2.2 кВт ≈75 Ом) — это снимает перенапряжение шины (ошибка E.OU2 при замедлении). Подбор тормозного резистора.

Когда AC10 НЕ подходит

• Мощность свыше 22 кВт — нужен Veichi AC310 (до 400 кВт)
• Сервопривод, точное позиционирование — нужен сервопривод Veichi SD700
• Кран, лифт, тяжёлая нагрузка — Veichi AC70 с функцией STO
• Сетевой протокол Profibus/CANopen — AC310 с платами расширения

Наш опыт

Автонастройка мотора (параметр F02.07) — пожалуй, самая удобная функция. Экономит минут 15 на каждой пусконаладке: частотник сам определяет параметры обмоток, не нужно искать шильдик и вводить данные вручную. На фермах со старыми двигателями без документации это выручает. Остальные типовые настройки — в одном месте: базовая настройка Veichi.

Схемы подключения Veichi AC10

1. Схема подключения внешнего потенциометра

2. Схема подключения датчика давления
