Система управления размешивателем дрожжей: плавный пуск и реверс в шкафу IP54
Размешиватель сухих дрожжей это задача управляемого разгона и реверса асинхронного двигателя без ударных нагрузок, потому что рывковый пуск бьёт по механике и ухудшает процесс. На примере дрожжевого производства делимся тем, как строим систему управления таким двигателем на частотном преобразователе в шкафу со степенью защиты IP54, с ручным и автоматическим режимами работы.
Задача
Размешиватель должен работать в двух режимах: ручном, когда оператор управляет с пульта, и автоматическом по технологическому алгоритму. Двигатель нужно плавно разгонять и реверсировать, потому что прямой пуск и резкое переключение направления дают ударные нагрузки, которые изнашивают механику. Шкаф стоит в запылённой среде, поэтому нужна надлежащая степень защиты. Задача: управляемый плавный разгон и реверс асинхронного двигателя, удобное управление с дверей шкафа и пульта, защита оборудования от пыли.
Решение

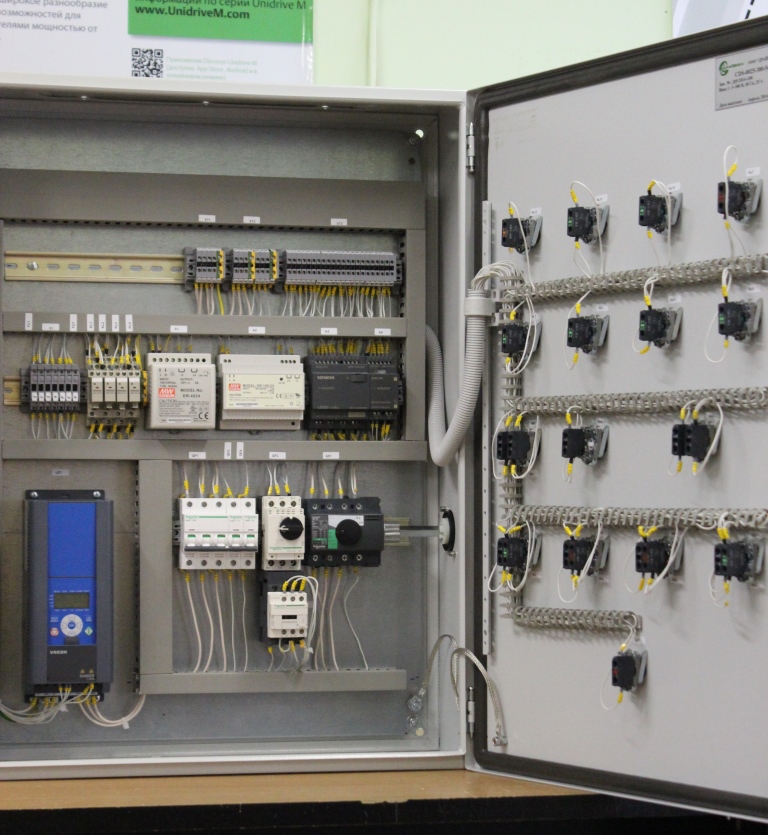

Для управления асинхронным двигателем размешивателя мы применяем частотный преобразователь, который обеспечивает плавный разгон, остановку и реверс без ударных нагрузок. Вспомогательное оборудование (сигналы, блокировки, последовательность режимов) ведёт интеллектуальное реле или компактный ПЛК. Всё собрано в шкафу управления со степенью защиты IP54: органы управления вынесены на двери шкафа и пульт, ручка силового рубильника на боковой стенке, что защищает начинку от пыли. Переключение ручной/автоматический режим и технологический алгоритм реализуем в логике управления. В исходном проекте применялся преобразователь Vacon 10; эта серия снята с производства, поэтому сегодня ту же функцию плавного разгона и реверса мы закрываем актуальными частотниками из нашего каталога под соответствующую мощность двигателя.
Последовательность работ: анализ привода и технологического алгоритма, подбор преобразователя под мощность двигателя, сборка шкафа IP54 с пультом, программирование режимов и реверса, пусконаладка с проверкой ручного и автоматического режимов.
Использованное оборудование
- Частотный преобразователь — плавный разгон, остановка и реверс асинхронного двигателя (актуальная замена снятого с производства Vacon 10).
- Частотный преобразователь Veichi AC310 — подбор под мощность двигателя размешивателя.
- ПЛК / интеллектуальное реле — логика режимов, блокировки, последовательность работы.
- Аксессуары — компоненты шкафа управления со степенью защиты IP54.
Результат
Конкретный процент мы не приводим, потому что в этой задаче результат это управляемость процесса и ресурс механики, а не экономия. По нашей практике управление размешивателем через частотный преобразователь даёт стабильные эффекты: плавный разгон и реверс убирают ударные нагрузки, что продлевает срок службы механических элементов и снижает аварийность. Работа в двух режимах, ручном и автоматическом, упрощает и наладку, и повседневную эксплуатацию. Шкаф IP54 защищает начинку от пыли, что важно для производственной среды. Главный результат это предсказуемый, мягкий привод и удобное управление.
Функциональные возможности
- Плавный разгон, остановка и реверс асинхронного двигателя без ударных нагрузок.
- Ручной режим управления с пульта и дверей шкафа.
- Автоматический режим по технологическому алгоритму.
- Шкаф управления со степенью защиты IP54.
- Вынесенная ручка силового рубильника для безопасного обесточивания.
- Защита двигателя от перегрузки.
Частые вопросы
Подойдёт ли это решение для моего размешивателя?
Да, для размешивателей и подобного оборудования с асинхронным двигателем, которое требует плавного разгона и реверса, частотный преобразователь в шкафу управления это классическое решение. Конкретную конфигурацию определяем после анализа привода и технологии.
Вы использовали Vacon 10, а его сняли с производства. Что сейчас?
Vacon 10 действительно снят с производства. Функцию плавного разгона и реверса полностью закрывают актуальные частотники из нашего каталога под ту же мощность двигателя, поэтому переходить на устаревшую серию не нужно.
Зачем шкаф IP54?
Дрожжевое и пищевое производство это запылённая среда. Степень защиты IP54 оберегает электронику внутри шкафа от пыли, а вынесенные на двери и пульт органы управления позволяют работать, не открывая шкаф.
Сколько стоит такое решение?
Цена зависит от мощности двигателя, комплектации шкафа и объёма логики. Ориентировочную стоимость преобразователей видно сразу в разделе частотные преобразователи и на странице Veichi AC310, а полный комплект считаем под ваш привод.
Что вы делаете после аудита?
После анализа привода и алгоритма мы подбираем преобразователь под мощность двигателя, собираем шкаф IP54, программируем ручной и автоматический режимы и выполняем пусконаладку.
Сколько длится внедрение?
Ориентировочные этапы: анализ привода, подбор оборудования, сборка шкафа, программирование и пусконаладка. Сроки зависят от комплектации и называются после обследования.
