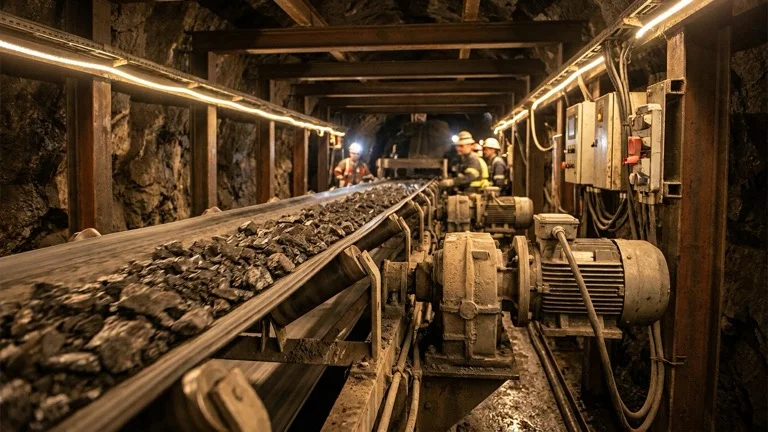

Частотный привод горнотранспортной системы: управляемый разгон, торможение и безопасность движения
Самоходный транспорт в горнодобывающей отрасли возит руду от комбайна к рабочему контейнеру, и привод здесь отвечает не только за производительность, но и за безопасность движения на уклонах. На примере горнотранспортной системы горнодобывающего предприятия делимся тем, как строим частотно-управляемый асинхронный привод, который даёт широкий диапазон скорости, плавный разгон и корректное торможение в затяжных режимах.
Задача
Электропривод самоходного транспортного средства для перевозки руды должен отвечать ряду жёстких требований. Нужен диапазон регулирования скорости около 5:1, плавный разгон без рывков и корректное торможение, в том числе в затяжных тормозных режимах на уклонах. Привод должен правильно отрабатывать направление движения и своевременно воспринимать нагрузку. Отдельно стоит энергоэффективность: горнотранспортная система работает циклически, и лишнее потребление в нерабочих фазах это прямые потери. Задача: управляемый, безопасный и энергоэффективный привод под тяжёлые условия горного производства.
Решение
Привод строим на частотно-управляемом асинхронном двигателе с преобразователем частоты и микропроцессорной системой управления. Частотный преобразователь даёт нужный диапазон регулирования скорости, плавный разгон и торможение, а в затяжных тормозных режимах энергию торможения рассеиваем на тормозном резисторе (динамическое торможение), потому что при торможении на уклоне двигатель переходит в генераторный режим и отдаёт энергию обратно в привод. Логику последовательностей, контроль направления движения, обработку аварийных сигналов и блокировки ведёт ПЛК. Преобразователи для горного транспорта подбираем под фактическую мощность двигателя, напряжение сети и условия эксплуатации объекта, с нужной степенью защиты, а не по абстрактному «универсальному» прототипу, потому что в горной среде важны именно реальные параметры конкретной машины.
Последовательность работ: анализ транспортного средства и режимов движения, подбор преобразователя и тормозного оборудования под мощность и напряжение, монтаж и программирование логики управления, наладка тормозных режимов и безопасности, ввод в эксплуатацию.
Использованное оборудование
- Частотные преобразователи для двигателей — управление асинхронным приводом транспортного средства.
- Частотные преобразователи — подбор серии под мощность, напряжение и условия горного объекта.
- Тормозные резисторы и аксессуары — рассеивание энергии в затяжных тормозных режимах на уклонах.
- ПЛК — контроль направления движения, последовательности, обработка аварийных сигналов и блокировки.
Результат
Конкретный процент экономии мы не приводим, потому что он зависит от цикла движения, профиля трассы и загрузки конкретной машины. По нашей практике частотно-управляемый привод горнотранспортной системы даёт несколько стабильных эффектов. Широкий диапазон скорости и плавный разгон делают движение управляемым и снижают ударные нагрузки на механику. Корректное динамическое торможение повышает безопасность на уклонах, потому что энергия торможения рассеивается контролируемо, а не «раскачивает» звено постоянного тока. Снижение оборотов в нерабочих фазах цикла экономит электроэнергию. Главный результат здесь это безопасность движения и управляемость, а экономия идёт как сопутствующий эффект там, где режим работы цикличен.
Функциональные возможности
- Диапазон регулирования скорости около 5:1.
- Плавный разгон без рывков и ударных нагрузок.
- Динамическое торможение для затяжных режимов на уклонах.
- Контроль направления движения и последовательностей через ПЛК.
- Обработка аварийных сигналов и блокировка опасных режимов.
- Снижение потребления в нерабочих фазах цикла.
Частые вопросы
Подойдёт ли это решение для моей машины?
Подход применим к самоходному горному транспорту и подобным машинам с асинхронным приводом, где нужны широкий диапазон скорости и безопасное торможение. Конкретную конфигурацию определяем после анализа машины и режимов движения.
Зачем тормозной резистор на горном транспорте?
При торможении на уклоне двигатель переходит в генераторный режим и отдаёт энергию обратно в привод. Её нужно рассеять, иначе растёт напряжение в звене постоянного тока. Тормозной резистор (динамическое торможение) решает эту задачу и повышает безопасность.
Какие параметры преобразователя нужны?
Параметры (ток, напряжение, мощность, степень защиты) мы подбираем под фактическую машину, а не по универсальному прототипу. В горной среде важны реальные характеристики конкретного двигателя и сети, поэтому конкретику называем после обследования.
Сколько стоит такое решение?
Цена зависит от мощности привода, тормозного оборудования и объёма логики управления. Ориентировочную стоимость преобразователей видно сразу на страницах частотников для двигателей и в разделе частотные преобразователи, а полный комплект считаем под вашу машину.
Что вы делаете после аудита?
После анализа машины и режимов движения мы подбираем преобразователь и тормозное оборудование под мощность и напряжение, программируем логику управления и выполняем пусконаладку с проверкой тормозных режимов и безопасности.
Сколько длится внедрение?
Ориентировочные этапы: анализ машины, подбор оборудования, монтаж и программирование, наладка торможения и безопасности, ввод в эксплуатацию. Сроки зависят от состояния машины и называются после обследования.
