Сборка электрощитов и проектирование щитов управления для промышленной автоматизации

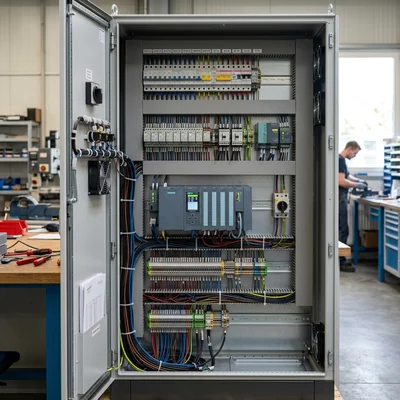

Профессиональная сборка электрощитов является основополагающим этапом построения безопасных и стабильных систем энергоснабжения, а также автоматизации производственных процессов во всех отраслях промышленности, жилищно-коммунального хозяйства и строительства. Компания Chastotnik.ua выполняет полный спектр инженерно-технических работ, включая индивидуальное проектирование, квалифицированный подбор аппаратуры, сборку и последующее тестирование низковольтных комплектных устройств (НКУ). Наше щитовое производство серийно и по индивидуальным проектам изготавливает качественные щиты управления, шкафы автоматизации на базе современных контроллеров, щиты автоматического ввода резерва (АВР) и вводно-распределительные устройства (ВРУ) в строгом соответствии с требованиями стандартов ГОСТ (ДСТУ EN 61439), ПУЭ и отраслевых регламентов по электробезопасности.
Основные направления производства электрощитового оборудования
Мы ориентируемся на создание специализированных технических решений, полностью адаптированных к конкретным условиям работы оборудования на объекте заказчика. Наша производственная площадка регулярно осуществляет сборку следующих типов электрощитов:
- Шкафы управления частотно-регулируемыми электроприводами (ШУ ЧП) и устройствами плавного пуска (ШУ УПП): Предназначаются для оптимизации пусковых и рабочих характеристик асинхронных и синхронных электродвигателей, применяемых (включая настройку преобразователей частоты), в системах промышленного водоснабжения, дымоудаления, вентиляции, аспирации и конвейерного оборудования. В состав шкафа монтируются частотные преобразователи Veichi (или другие бренды по согласованию), защитные сетевые и моторные дроссели, системы принудительной климатизации и фильтрации воздуха, коммутационные аппараты для защиты силовой цепи от сетевых перегрузок.
- Щиты автоматизации и управления процессами на базе ПЛК (ЩА / ШУ ПЛК): Предназначаны для непрерывного сбора данных от измерительных приборов и технологических датчиков, обработки заложенных логических скриптов и передачи управляющих воздействий на исполнительные механизмы. Проектируются и собираются с использованием программируемых логических контроллеров, модулей ввода-вывода аналоговых и дискретных сигналов, а также сенсорных панелей оператора (HMI) (мы также предоставляем профессиональные услуги программирования контроллеров).
- Вводно-распределительные устройства (ВРУ) и главные распределительные щиты (ГРЩ): Применяются для приема, распределения и коммерческого или технического учета электрической энергии в сетях переменного тока. Они осуществляют защиту отходящих кабельных линий от перегрузок по току, токов короткого замыкания и утечки на землю.
- Щиты автоматического ввода резерва (АВР): Обеспечивают мгновенный автоматический переход на питание от резервного источника (второй независимый ввод, дизельный или бензиновый генератор, система бесперебойного питания) при пропадании напряжения, перекосе фаз или возникновении аварийных режимов на основном вводе электроснабления.
Технические требования и стандарты подбора комплектующих
Высокое качество сборки электрощитов достигается использованием оригинальных сертифицированных компонентов от всемирно известных брендов, включая Schneider Electric, Eaton, ABB, Veichi и Chint. При выборе оболочки шкафа обязательно учитываются условия окружающей среды: для влажных, неотапливаемых или запыленных зон подбираются корпуса с классом защиты не ниже IP54 или IP65. Мы используем как корпуса из листовой стали с эпоксидно-полиэфирным порошковым напылением, так и ударопрочные корпуса из полиэфира, армированного стекловолокном, которые не подвержены коррозии. Коммутация внутренних цепей управления и силовых шин выполняется гибким медным проводом повышенной надежности, оконцованным медными втулочными наконечниками. Маркировка проводов выполняется методом термотрансферной печати, что полностью исключает стирание или выцветание символов в процессе эксплуатации.
Детализированный пошаговый процесс сборки панелей управления
Мы строго соблюдаем регламентированный технологический процесс на всех стадиях производства щитового оборудования, что позволяет исключить ошибки монтажа и гарантировать безопасность готовых изделий:
- Проектирование и согласование конструкторской документации: Инженеры изучают технические требования заказчика, составляют принципиальные электрические схемы, подготавливают спецификации оборудования и разрабатывают оптимальную трехмерную компоновочную схему шкафа.
- Механическая подготовка несущих конструкций: Разметка монтажной панели, выполнение точных технологических вырезов на дверцах шкафа под установку кнопок, переключателей, светосигнальной арматуры и цифровых приборов индикации.
- Установка кабельных каналов и DIN-реек: Крепление пластиковых перфорированных коробов для укладки проводов, оцинкованных DIN-реек, клеммных блоков и монтаж медных распределительных шин на изоляторах.
- Монтаж коммутационного и электронного оборудования: Установка автоматических выключателей, предохранителей, контакторов, реле, преобразователей частоты, ПЛК и блоков питания с обеспечением необходимых воздушных зазоров для естественного охлаждения элементов.
- Выполнение внутренних кабельных соединений: Разводка силовых кабелей и проводников цепей управления. Вся укладка выполняется в кабельных каналах строго под прямым углом с сохранением радиусов изгиба. Провода зачищаются автоматическим инструментом и обжимаются наконечниками.
- Нанесение технологической маркировки: Закрепление маркировочных элементов на каждом проводнике с обоих концов в соответствии со схемой электрических соединений, а также маркировка корпусов аппаратов.
- Контроль качества монтажа и протяжка клемм: Проверка соответствия фактической схемы проектной документации. Обязательная проверка крутящего момента затяжки всех винтовых соединений динамометрическими отвертками для предотвращения ослабления контактов.
- Комплексные стендовые испытания: Измерение сопротивления изоляции силовых цепей, проверка непрерывности заземления металлоконструкций, подача напряжения на щит и тестирование заложенных алгоритмов автоматики и АВР (после чего оборудование готово к пусконаладке АСУ ТП на объекте заказчика).
- Упаковка и комплектование документации: Вложение оригиналов схем, паспорта изделия с отметкой ОТК, сертификатов соответствия и руководства пользователя. Надежная упаковка в плотную пленку и деревянную обрешетку перед транспортировкой заказчику.
Сравнительные технические характеристики изготавливаемых щитов
Ниже представлены основные технические характеристики и конструктивные параметры собираемых шкафов управления и распределения электроэнергии:
| Технический параметр | Диапазон значений и варианты исполнения |
|---|---|
| Номинальный ток оборудования (In) | От 16 А до 630 А (стандартное исполнение), до 1600 А (главные распределительные щиты по спецпроектам) |
| Класс защиты оболочки шкафа (IP) | IP31 (для размещения внутри сухих помещений), IP54 (пылевлагозащищенные корпуса для цехов), IP65 (полная герметичность для наружной установки) |
| Материал изготовления корпуса | Листовая сталь высокой прочности (толщина 1.2–2.0 мм) с антикоррозийным покрытием, нержавеющая сталь AISI 304 / AISI 316, термостойкий негорючий полиэфирный композит SMC |
| Номинальное напряжение изоляции (Ui) | До 1000 В переменного тока (50/60 Гц), до 1500 В постоянного тока |
| Рабочий температурный диапазон | От -10 °C до +40 °C (базовый), от -40 °C до +50 °C (с установленным оборудованием обогрева и принудительного охлаждения) |
| Соответствие стандартам безопасности | ГОСТ IEC 61439-1 (ДСТУ), ГОСТ IEC 60204-1, Правила устройства электроустановок (ПУЭ) |
Гарантийные обязательства и инженерный сервис
На все поставляемые шкафы управления и автоматики распространяется полноценная заводская гарантия на срок от 12 до 24 месяцев со дня ввода в эксплуатацию. Инженеры компании Chastotnik.ua предоставляют удаленные технические консультации по интеграции щитов в общую энергосистему предприятия, помогают выполнить пусконаладочные работы и обеспечивают профессиональное послегарантийное обслуживание.
