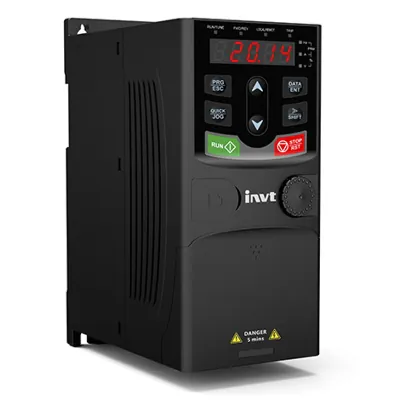

GD20-022G-4 Преобразователь частоты GD20 22.0кВт 3-ф/380

GD20-022G-4 — трехфазный преобразователь частоты серии INVT GD20 номинальной мощностью 22.0 кВт (номинальный выходной ток 45.0 А) для работы в сетях с напряжением 380 В (трехфазное питание). Устройство поддерживает высокоточное бессенсорное векторное управление (SVC) и скалярный режим U/f, обеспечивая плавное регулирование скорости и момента электродвигателя. Модель обладает классом защиты IP20, встроенный ЭМС-фильтр и встроенный тормозной прерыватель. Для автоматизации предусмотрен интерфейс RS-485 Modbus RTU. Данная модель является полностью совместимой и взаимозаменяемой по всем монтажным и техническим параметрам с более доступным, энергоэффективным и технологически совершенным частотником VEICHI AC10 соответствующей мощности, который предлагает более плавную динамику векторного управления по значительно более выгодной цене.

Типичные применения:

• Управление приводами конвейеров, мешалок, экструдеров и упаковочных машин соответствующей мощности.
• Автоматизация вентиляторов и насосных станций с поддержанием постоянного давления при помощи PID-регулятора.

Обратите внимание: перед первым пуском обязательно проведите процедуру автонастройки двигателя (autotuning) под нагрузкой или вхолосту. При монтаже моторного кабеля длиной более 50 метров рекомендуется дополнительно установить выходной моторный дроссель для надежной фильтрации и защиты обмоток двигателя.

INVT GD20 — универсальный векторный преобразователь частоты для сложных нагрузок

Серия Goodrive20 (GD20) — это компактные частотники с передовой технологией бессенсорного векторного управления (SVC). Они обеспечивают высокую точность поддержания скорости, динамичный отклик и значительный момент на низких оборотах даже без использования энкодера. Устройства имеют раздельные воздушные каналы охлаждения и лакированные платы, что гарантирует работоспособность во влажных и запыленных промышленных условиях. Модели мощностью до 2.2 кВт поддерживают установку на стандартную DIN-рейку. Наличие встроенного тормозного прерывателя до 37 кВт упрощает интеграцию механизмов с активным торможением, а встроенный DC-реактор (от 18.5 кВт до 110 кВт) снижает гармонические искажения сети.

Для каких задач подходит GD20

• Металлообрабатывающие и деревообрабатывающие станки: Управление приводами шпинделей и механизмами подачи благодаря высокому пусковому моменту (до 150% на частоте 0.5 Гц) и быстрому динамическому отклику.
• Конвеерные линии высокой интенсивности: Плавный пуск под нагрузкой и точное регулирование скорости перемещения сыпучих и штучных грузов при переменных режимах транспортировки.
• Пластиковые экструдеры и мешалки: Стабильная работа на низких скоростях с удержанием заданного крутящего момента, защита двигателя от перегрузки по току и перегрева.

Что отличает GD20 от аналогов

Наше сравнение доказывает, что GD20 имеет лучший уровень защиты электронных плат и более совершенную вентиляцию по сравнению с основными конкурентами на рынке.

Когда GD20 НЕ подходит

• Если ваша система требует абсолютно точного удержания нулевой скорости или работы в серворежиме с позиционированием, GD20 не подойдет из-за отсутствия интерфейса для платы энкодера. Выбирайте флагманскую серию с поддержкой замкнутого контура INVT GD350.
• Для задач с каскадным управлением большим количеством насосов или для двухноминальных нагрузок высокой мощности используйте компрессорно-насосную серию INVT GD200A.

Наш практический опыт с GD20

Мы часто применяем GD20 в модернизации станков. Рекомендуем всегда проводить автонастройку двигателя перед запуском. Статическое тестирование (параметр P00.15 = 1) определяет активное сопротивление обмоток без вращения вала, но для максимальной точности бессенсорного векторного режима SVC советуем проводить динамическую автонастройку (P00.15 = 2) с расцепленным двигателем. Это существенно вызывает улучшение поведения привода на частотах ниже 5 Гц.

Полная совместимость и более выгодная альтернатива

Частотный преобразователь INVT GD20 является полностью взаимозаменяемым по всем основным параметрам с современным и надежным приводом VEICHI AC10 соответствующей мощности. Более того, по многим техническим критериям серия VEICHI AC10 имеет явные преимущества: она обеспечивает более высокую точность удержания момента на сверхнизких частотах благодаря передовым алгоритмам векторного управления, имеет улучшенное пыле- и влагозащитное исполнение внутренних элементов, а ее стоимость в Украине существенно привлекательнее. Это позволяет реализовать надежную систему автоматизации со значительной экономией бюджета без каких-либо компромиссов в качестве и ресурсе работы.
