Беспроводное управление частотным преобразователем: технологии, преимущества и практическое применение
Современная промышленная автоматизация давно вышла за рамки простого включения и выключения оборудования. Частотные преобразователи, которые еще несколько лет назад требовали физического присутствия оператора у панели управления, теперь поддерживают беспроводную связь через WiFi, Bluetooth и облачные платформы. Это открывает новые возможности для дистанционного мониторинга, диагностики и настройки электроприводов без необходимости прокладывать дополнительные кабели или находиться непосредственно рядом с оборудованием.
В этой статье рассмотрим, как работает беспроводное управление преобразователями частоты, какие технологии используются, на примере Siemens Sinamics V20 Smart Access и других решений, а также сравним проводное и беспроводное подключение для различных промышленных сценариев.

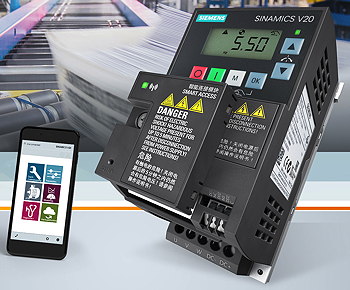

Как работает беспроводной модуль Siemens Sinamics V20 Smart Access
Siemens первой среди крупных производителей промышленных приводов предложила серийное решение для беспроводного доступа к компактным частотным преобразователям. Модуль Smart Access для серии Sinamics V20 встраивает веб-сервер непосредственно в привод, создавая защищенную точку доступа WiFi.
Принцип работы модуля
После установки модуля Smart Access в слот на корпусе преобразователя частоты привод создает собственную WiFi-сеть. Оператор подключается к ней со смартфона, планшета или ноутбука и получает доступ к веб-интерфейсу через обычный браузер. Установка дополнительных программ не требуется.
Основные функции беспроводного модуля:
- Чтение и изменение всех параметров преобразователя частоты через веб-интерфейс
- Мониторинг текущего состояния привода: частота, ток, напряжение, температура
- Пуск и остановка двигателя с мобильного устройства, включая толчковый режим
- Диагностика неисправностей и просмотр журнала ошибок
- Копирование набора параметров между несколькими приводами через мобильное устройство
- Резервное копирование и восстановление конфигурации
Радиус действия WiFi-соединения составляет до 20 метров в прямой видимости, что достаточно для обслуживания оборудования в пределах одного помещения или производственной линии. Защищенное соединение с паролем исключает несанкционированный доступ к параметрам привода.
Технологии беспроводной связи для частотных преобразователей
Помимо WiFi-модуля Siemens, производители промышленных приводов используют несколько технологий для обеспечения беспроводного доступа. Каждая имеет свои преимущества в зависимости от задачи.
WiFi (802.11 b/g/n)
Наиболее распространенный вариант для локального беспроводного доступа. Преобразователь частоты создает собственную точку доступа или подключается к существующей сети предприятия. Преимущество — совместимость с любым устройством, имеющим WiFi-модуль и браузер. Недостаток — ограниченный радиус действия и возможные помехи от промышленного оборудования.
Bluetooth и BLE
Некоторые компактные частотные преобразователи используют Bluetooth Low Energy для соединения с мобильным приложением производителя. Радиус действия меньше (до 10 метров), однако энергопотребление модуля минимально. Подходит для пусконаладочных работ и периодической диагностики.
Промышленные IoT-платформы
Современный тренд — интеграция частотных преобразователей в облачные платформы через шлюзы IoT. Преобразователь подключается к локальному шлюзу через Modbus RTU или Profinet, а шлюз передает данные в облако через Ethernet или мобильную связь (4G/5G). Это позволяет контролировать оборудование из любой точки мира, получать автоматические уведомления об авариях и анализировать тренды работы двигателей.
Мобильная связь (4G/LTE)
Для удаленных объектов, где нет стационарного интернета — насосных станций, вентиляционных установок на крышах, компрессорного оборудования — применяют модули с SIM-картой. Преобразователь частоты передает телеметрию через мобильную сеть, а оператор получает данные на смартфон или в систему SCADA.
Сравнение проводного и беспроводного управления преобразователем частоты
Выбор между проводным и беспроводным подключением зависит от конкретной задачи, требований к надежности и бюджета проекта. Ниже приведена сравнительная таблица обоих подходов.
| Параметр | Проводное управление | Беспроводное управление |
| Надежность связи | Высокая, не зависит от помех | Зависит от радиочастотной обстановки |
| Стоимость прокладки | Значительная: кабели, лотки, монтаж | Минимальная: модуль в слот привода |
| Радиус действия | До нескольких сотен метров (RS-485) | WiFi: до 20 м, IoT-шлюз: неограниченно |
| Скорость ввода в эксплуатацию | Часы и дни на монтаж кабелей | Минуты на подключение модуля |
| Масштабируемость | Требует прокладки новых кабелей | Добавление новых устройств без кабелей |
| Безопасность | Физический доступ к кабелю | Шифрование WPA2/WPA3, авторизация |
| Пригодность для управления в реальном времени | Да, минимальная задержка | Ограничено для критических процессов |
| Типовые протоколы | Modbus RTU, Profibus, Profinet | HTTP/REST API, MQTT, OPC UA |
| Обслуживание кабельной инфраструктуры | Необходимо: проверка, замена, маркировка | Не требуется |
Для критических производственных процессов, где необходима минимальная задержка отклика (например, синхронизация нескольких приводов на конвейере), проводное соединение через Profinet или Profibus остается оптимальным. Беспроводная связь лучше всего подходит для пусконаладки, мониторинга состояния, диагностики и управления вспомогательным оборудованием: вентиляционными системами, насосами, компрессорами.
Практические сценарии использования беспроводного доступа
Пусконаладка нескольких приводов
Представьте ситуацию: на предприятии установлено 15 частотных преобразователей для приточно-вытяжной вентиляции. Классический подход — инженер у каждого шкафа с ноутбуком и кабелем. С беспроводным модулем он подключается к каждому приводу со смартфона, копирует базовую конфигурацию и адаптирует индивидуальные параметры. Время пусконаладки сокращается в 3-5 раз.
Обслуживание оборудования в труднодоступных местах
Преобразователи частоты часто монтируют на высоте, в тесных электрошкафах или в помещениях с ограниченным доступом. Беспроводной модуль позволяет считывать параметры и проводить диагностику без необходимости открывать шкаф или использовать стремянку. Это не только удобнее, но и безопаснее для обслуживающего персонала.
Дистанционный мониторинг через IoT-платформу
Для распределенных объектов — сети насосных станций, торговых центров, складских комплексов — интеграция частотных преобразователей с IoT-платформой позволяет:
- Получать уведомления об аварийных остановках и перегрузках на смартфон
- Анализировать графики потребления энергии и оптимизировать режимы работы
- Планировать профилактическое обслуживание на основе реальных данных износа
- Сравнивать эффективность работы оборудования на разных объектах
Автоматический перезапуск после сбоев электроснабжения
Современные частотные преобразователи с беспроводным модулем поддерживают функцию автоматического перезапуска после восстановления напряжения. В сочетании с дистанционным мониторингом оператор получает уведомление о сбое, видит, что привод успешно перезапустился, и может подтвердить нормальный режим работы, не выезжая на объект.
Требования к безопасности беспроводного соединения с преобразователем частоты
Подключение промышленного оборудования к беспроводным сетям требует серьезного отношения к кибербезопасности. Несанкционированный доступ к параметрам привода может привести к повреждению двигателя, остановке производства или даже травмированию персонала.
Основные рекомендации по безопасности:
- Меняйте стандартный пароль WiFi-модуля сразу после установки
- Используйте шифрование WPA2 или WPA3 для беспроводных соединений
- Ограничивайте количество одновременных подключений к модулю
- Разделяйте промышленную WiFi-сеть и корпоративную сеть предприятия
- Регулярно обновляйте прошивку беспроводного модуля
- Используйте функцию блокировки критических параметров от изменения через беспроводной интерфейс
Большинство производителей, включая Siemens, реализуют многоуровневую защиту: пароль на WiFi-сеть, авторизация в веб-интерфейсе и разграничение прав доступа к параметрам (только чтение или полный доступ).
На что обращать внимание при выборе преобразователя частоты с беспроводным управлением
При выборе преобразователя частоты с поддержкой беспроводной связи учитывайте следующие факторы:
Совместимость беспроводного модуля с моделью привода. Не все модули подходят ко всем сериям. Проверьте совместимость в каталоге производителя перед заказом.
Тип беспроводной технологии. WiFi обеспечивает наибольшую совместимость, Bluetooth — минимальное энергопотребление, IoT-шлюзы — неограниченное расстояние.
Функциональность веб-интерфейса. Позволяет ли он только мониторинг или также полное управление и изменение параметров?
Возможность интеграции с существующими системами. Проверьте поддержку протоколов MQTT, OPC UA или REST API для подключения к SCADA или облачным платформам.
Защита от несанкционированного доступа. Наличие шифрования, авторизации и разграничения прав.
Если в вашей задаче нужно плавное регулирование оборотов двигателя без сложного частотного преобразователя, рассмотрите также устройства плавного пуска. Сравнение обоих решений описано в статье об отличиях между частотниками и софтстартерами.
Перспективы развития беспроводных технологий в электроприводе
Рынок промышленного IoT растет ежегодно на 15-20%, и производители частотных преобразователей активно интегрируют новые беспроводные технологии. Среди ключевых тенденций:
Предиктивное обслуживание. Анализ вибрации, температуры и токовых характеристик двигателя через облачную платформу позволяет прогнозировать поломки задолго до их возникновения.
Цифровые двойники. Создание виртуальной модели привода для симуляции режимов работы и оптимизации параметров без остановки реального оборудования.
Edge computing. Обработка данных непосредственно на уровне привода, без передачи больших объемов информации в облако, что снижает задержки и нагрузку на сеть.
Стандарт 5G для промышленности. Частные 5G-сети на предприятиях обеспечат надежную беспроводную связь с минимальными задержками, пригодную даже для управления приводами в реальном времени.
Беспроводное управление преобразователями частоты — это уже не экспериментальная технология, а рабочий инструмент, который упрощает пусконаладку, сокращает простои и повышает эффективность обслуживания промышленного оборудования. Выбирайте решение, соответствующее вашим задачам, и начинайте использовать преимущества дистанционного доступа уже сегодня.
