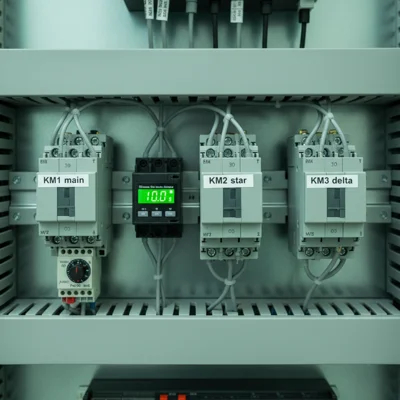

Реле времени для звезда-треугольник: схема и настройка

Реле времени для звезда-треугольник: что это и почему без него никак

Коротко: реле времени в схеме Y-Δ управляет двумя контакторами — KM2 (звезда) и KM3 (треугольник). Оно держит KM2 включённым первые 5-10 секунд пока двигатель разгоняется в звезде, а потом размыкает KM2 и после паузы 30-50 мс замыкает KM3. Без этой паузы контакты KM3 встречаются с дугой от ещё не разомкнутого KM2 — результат короткое замыкание, выбитый автомат, выжженная обмотка мотора.

Специализированное реле Y-Δ отличается от обычного таймера тем что имеет три отдельных выхода с логикой "KM1→KM2→пауза→KM3", вместо одного переключателя "есть время / нет времени". Для простых установок это ещё можно собрать на двух универсальных реле, но промышленный Y-Δ-шкаф ставится раз в 15-20 лет — экономить 1 500 грн на специализированном реле не стоит.

Четыре рабочие модели на рынке Украины

Почему ABB CT-AHS чаще всего

Это наш стандарт по умолчанию. Одно реле — полная логика Y-Δ. Режимы работы выставляются подвижным переключателем: Sy (star-delta), две шкалы времени, переключатель вольтажа катушки 24/110/230 VAC. Паузу 50 мс между размыканием KM2 и замыканием KM3 обеспечивает внутренняя микрологика, дополнительного реле не надо. Мы в Chastotnik.ua поставили около 120 таких на объектах за последние два года, ни одного возврата.

ABB выпускает ещё серию CT-AHD (ступенчатая цифровая индикация времени на LED-дисплее, на 400 грн дороже) — удобно для настройки на месте без документации.

Finder 80.91 — бюджетная альтернатива

Итальянское реле того же класса, выполнено в форм-факторе 22.5 мм. Функционал Y-Δ идентичный ABB: три выхода, пауза 50 мс, ручка регулятора времени на лицевой панели. Экономия 1 000 грн на единицу. Недостаток — дефицит у поставщиков Украины, приходится ждать 2-4 недели.

РЭВ-201 в 2026 году: стоит ли

Старый электромеханический таймер украинского производства. 800 грн, легко найти в любом электромагазине. Но: он только таймер, не руководитель Y-Δ. Для паузы 50 мс надо ставить второе такое же реле с задержкой на включении. Добавьте ещё блокировку в цепи катушек и получается сборка на четырёх реле вместо одного. Экономия иллюзорна — КПД сборки ниже промышленной версии, точность плавает, расширение шкафа на +60 мм по ширине.

Рекомендуем РЭВ-201 только в случае ремонта старого шкафа где всё уже под него рассчитано, и замена на CT-AHS требует переделки всей конструкции.

Типовая схема подключения CT-AHS

Питание катушек контакторов у нас 230 В AC (самое распространённое). CT-AHS имеет клеммы:

• A1, A2 — питание реле (230 В AC подаётся всё время пока включён вводной автомат)
• 15, 16, 18 — контакты выхода KM1 (линейный) — переключает состояние когда нажата кнопка "пуск"
• 25, 28 — контакт выхода KM2 (звезда) — замкнут первые N секунд
• 35, 38 — контакт выхода KM3 (треугольник) — замыкается через N+0.05 секунды

Логика работы: оператор нажимает "пуск" → CT-AHS получает сигнал на клемму Y1 (START) → реле включает выход 15-18 (катушка KM1 получает питание → KM1 притягивает якорь → подаёт силу на U1/V1/W1) → одновременно включается выход 25-28 (катушка KM2 → KM2 замыкает нейтраль U2/V2/W2) → мотор стартует в звезде → по окончании выдержки выход 25-28 размыкается → KM2 отпускает → пауза 50 мс → выход 35-38 замыкается → KM3 притягивает якорь → мотор переходит в треугольник.

Что входит в цепь управления

1. От 230 В AC питания (через предохранитель 1А) на клеммы A1 и A2 CT-AHS.
2. Кнопка "стоп" — нормально закрытая, через неё проходит питание на кнопку "пуск".
3. Кнопка "пуск" — нормально открытая, подаёт сигнал на клемму Y1 (START).
4. Доп-контакт KM1 (Nо) — параллельно кнопке "пуск", реализует самоудержание (когда KM1 притянулся, кнопку можно отпустить, питание на Y1 течёт через свой контакт).
5. Тепловое реле F2 (контакт 95-96 нормально закрытый) — в последовательности с кнопкой "стоп", размыкает цепь при перегрузке.
6. Блокировка: доп-контакт KM2 (NЗ) в цепи катушки KM3, доп-контакт KM3 (NЗ) в цепи катушки KM2 — на случай если CT-AHS заглючит.

Схема проще чем выглядит. Реле делает основную работу — вам остаётся только правильно подключить кнопки и блокировку.

Настройка выдержки времени на месте

CT-AHS имеет два регулятора времени на лицевой панели: диапазон (дискретные положения 0.1 с / 1 с / 10 с / 1 мин / 10 мин / 1 ч / 10 ч) и множитель (0.05 - 1.0 плавно). Для Y-Δ работает диапазон "10 с" с множителем 0.5-1.0 — даёт 5-10 секунд.

Как найти оптимум:

1. Выставляем начальную выдержку 5 секунд (диапазон 10 с, множитель 0.5).
2. Ставим токовые клещи на одну фазу кабеля от автомата до шкафа.
3. Даём пуск. Записываем максимальный ток через 5 секунд после старта — это момент переключения Y→Δ.
4. Если цифра больше 3 Iном — выдержка мала, двигатель не успел раскрутиться. Увеличиваем до 7 с.
5. Если цифра в пределах 2-2.5 Iном — выдержка нормальная, но можно сократить. Пробуем 4 с.
6. Повторяем пока не найдём минимальную выдержку при которой бросок тока после переключения не превышает 2.5 Iном.

Важно: первые два-три пуска мотор ещё холодный, сопротивление обмоток выше, токи меньше. Настраивайте на "прогретом" двигателе после 10-15 минут работы.

Ориентировочные выдержки по типу нагрузки

• Вентилятор диффузионный без регулирования — 4-6 с
• Центробежный насос с открытой задвижкой — 3-5 с
• Компрессор винтовой (без разгрузки на старте) — не годится Y-Δ, только softstart
• Ленточный конвейер пустой — 5-7 с
• Ленточный конвейер загруженный — не годится Y-Δ
• Станок с маховиком 1 000-5 000 кг — 10-15 с
• Мешалка жидкости низкой вязкости — 4-6 с

Типичные ошибки при подключении реле

• Перепутали клеммы выходов 25/28 и 35/38. Мотор стартует сразу на треугольнике без звезды. Бросок тока 6-7 Iном — автомат вылетает. Прозвоните схему тестером ДО первого пуска.
• Забыли цепь самоудержания через доп-контакт KM1. Кнопка "пуск" должна быть нажата всё время работы мотора. Отпустили — мотор остановился. Первый раз заметите после того как оператор отошёл помыть руки.
• Использовали универсальный таймер без Y-Δ логики. KM2 и KM3 включаются одновременно на 30-50 мс → КЗ фаз через обмотки → вылет автомата с повреждением изоляции. Если вынуждены ставить РЭВ-201 — обязательно второе реле на задержку.
• Питание катушек 24 В DC вместо 230 В AC. Переключатель на CT-AHS стоит в положении 230 AC, а вы подключили 24 DC — реле не работает. Проверьте положение переключателя и напряжение вольтметром на клеммах A1-A2 перед первым пуском.
• Слишком короткое время (меньше 2 с). Двигатель не успевает набрать 70% оборотов, переключение Y→Δ = бросок тока почти как при прямом пуске. Начинайте тестирование с 5 с, сокращайте осторожно.
• Нет теплового реле в цепи. CT-AHS не защищает от перегрева мотора. Обязательно ставьте F2 (термореле) в цепи катушки KM1 с расчётом под Iном/√3 (ток треугольника).

Как заменить реле в работающем шкафу

Часто наши клиенты меняют изношенное РЭВ-201 на CT-AHS. Процедура:

1. Отключаем вводной автомат, проверяем отсутствие напряжения.
2. Фотографируем существующую схему подключения (важно — нумерация контактов может отличаться).
3. Снимаем РЭВ-201 с DIN-рейки. Запоминаем: он мог стоять на настенном креплении, не на DIN.
4. Устанавливаем CT-AHS на DIN. Если места нет — переставляем соседний автомат на 22.5 мм вправо.
5. Переносим провод питания (A1, A2) и вход "пуск" (Y1).
6. Выходы 25-28 и 35-38 подключаем к катушкам KM2 и KM3 соответственно (в схеме РЭВ-201 они могли идти через промежуточное реле — это звено можно убрать).
7. Выставляем время по ориентировочным значениям таблицы выше.
8. Пробный пуск, контроль амперметром, уточнение времени.

Вся работа — 1.5-2 часа, включая настройку. Если схема непонятна и оригинала чертежей нет — вызывайте нашего электрика, за 2 500 грн мы сделаем замену с гарантией.

Часто задаваемые вопросы

Можно ли использовать реле времени от частотника?

Нет. Реле времени в схеме VFD управляет совсем другой логикой — моментами включения/выключения выхода, временем разгона параметром F114, аварийным стопом. Оно не имеет трёх выходов с паузой между ними. Для Y-Δ надо покупать специализированное реле — ABB CT-AHS или аналог.

Что делать если время по реле закончилось, а мотор ещё не раскрутился?

Это означает одно из двух: или выдержка слишком короткая (увеличьте), или двигатель слабый для нагрузки (проверьте, нет ли загрузки на валу при старте, не заблокирован ли механизм, не просел ли cos φ из-за износа подшипников). Побочное: если нагрузка всегда тяжёлая на старте — Y-Δ вообще не годится, ставьте softstart.

Нужна ли пауза в 50 мс обязательно?

Да. Без паузы: KM2 размыкается, между его контактами 5 мс живёт дуга от индуктивного тока обмоток. В этот момент KM3 замыкается — дуга "перепрыгивает" на его контакты. Фаза L1 замыкается на фазу L2 через ещё не разомкнутый KM2 и уже замкнутый KM3. Результат — КЗ, вылет автомата, в худшем случае выжженный катушечный корпус контактора. ABB/Schneider/Finder делают эту паузу автоматически, старый РЭВ — нет.

Какую мощность катушки реле учитывать?

CT-AHS потребляет 3-4 Вт при питании 230 В. Это 15-20 мА тока. В цепь управления через контакты можно ставить предохранитель на 1 А — запаса хватит с избытком. Если ведёте цепь управления через трансформатор 230/24 для безопасности (промышленные нормы) — выбирайте трансформатор 25-50 ВА, этого хватит на реле + 2-3 контактора.

Можно ли ставить два реле времени в одном шкафу?

Да, но бессмысленно для стандартной Y-Δ схемы. Второе реле используется лишь для задержки переключения в многоступенчатых схемах (Y → пауза → обратный треугольник → пауза → прямой треугольник), что в украинских реалиях не встречается. Для ремонта старых шкафов с двумя РЭВ — ставьте одно CT-AHS, лишнее реле снимайте.

Итог

Реле времени — ключевой компонент схемы Y-Δ стоимостью 800-4 000 грн в зависимости от модели. Наш выбор по умолчанию — ABB CT-AHS (3 200 грн) как оптимум качества/цены с встроенной логикой Y-Δ и паузой 50 мс. Finder 80.91 — экономия 1 000 грн без потери функционала. РЭВ-201 — только для ремонта старых шкафов. Выдержку времени настраивают по амперметру: ищите минимум на котором бросок тока после переключения не превышает 2.5 Iном. Если нужна помощь с выбором и монтажом — инженеры Chastotnik.ua посоветуют готовый комплект и выедут на объект в Киеве и области. Дальше: расчёт токов Y-Δ, Y-Δ vs softstart vs VFD, принцип работы softstart, работа двигателя с VFD, softstart vs частотник.
