IndraControl XM12: модульный ПЛК Bosch Rexroth для промышленной автоматизации
Когда на производстве нужна система управления, совмещающая компактность, масштабируемость и работу в реальном времени, выбор нередко сводится к нескольким проверенным платформам. Среди них IndraControl XM12 от Bosch Rexroth занимает отдельную нишу: это контроллер, созданный специально для задач, где классический большой ПЛК избыточен, а простой микроконтроллер не справляется с требованиями к детерминизму и скорости обмена данными.
Сравнение IndraControl XM12 с другими промышленными ПЛК
Прежде чем разбирать архитектуру XM12, стоит увидеть, как он соотносится с другими популярными контроллерами в своём классе.
| Параметр | IndraControl XM12 | Siemens S7-1200 | Delta DVP | Mitsubishi FX5U |
|---|---|---|---|---|
| Процессор | Dual-core ARM Cortex-A9 | Single-core ARM | 32-bit RISC | Triple-core |
| Встроенная промышленная шина | Sercos III (реальное время) | PROFINET | Нет (опционально) | CC-Link (опционально) |
| Multi-Ethernet | Да (EtherNet/IP, PROFINET, EtherCAT через ПО) | Только PROFINET | Ethernet/IP (доп. модуль) | Только Ethernet |
| Программирование | IEC 61131-3 + PLCopen через IndraMotion MLC | IEC 61131-3 через TIA Portal | IEC 61131-3 через ISPSoft | IEC 61131-3 через GX Works3 |
| Расширение I/O | До 63 модулей S20 | До 8 сигнальных модулей | До 8 модулей | До 10 модулей |
| Защита | IP20 | IP20 | IP20 | IP20 |
| Диапазон температур | -25...+60 °C | -20...+60 °C | 0...+55 °C | 0...+55 °C |
| Безвентиляторная конструкция | Да | Да | Да | Да |
Что сразу бросается в глаза: XM12 предлагает встроенный Sercos III и широкое количество модулей расширения (до 63 штук), что превышает возможности большинства конкурентов в сопоставимом ценовом сегменте. Также обращает на себя внимание расширенный температурный диапазон: от -25 °C, что критично для неотапливаемых помещений и наружных шкафов.

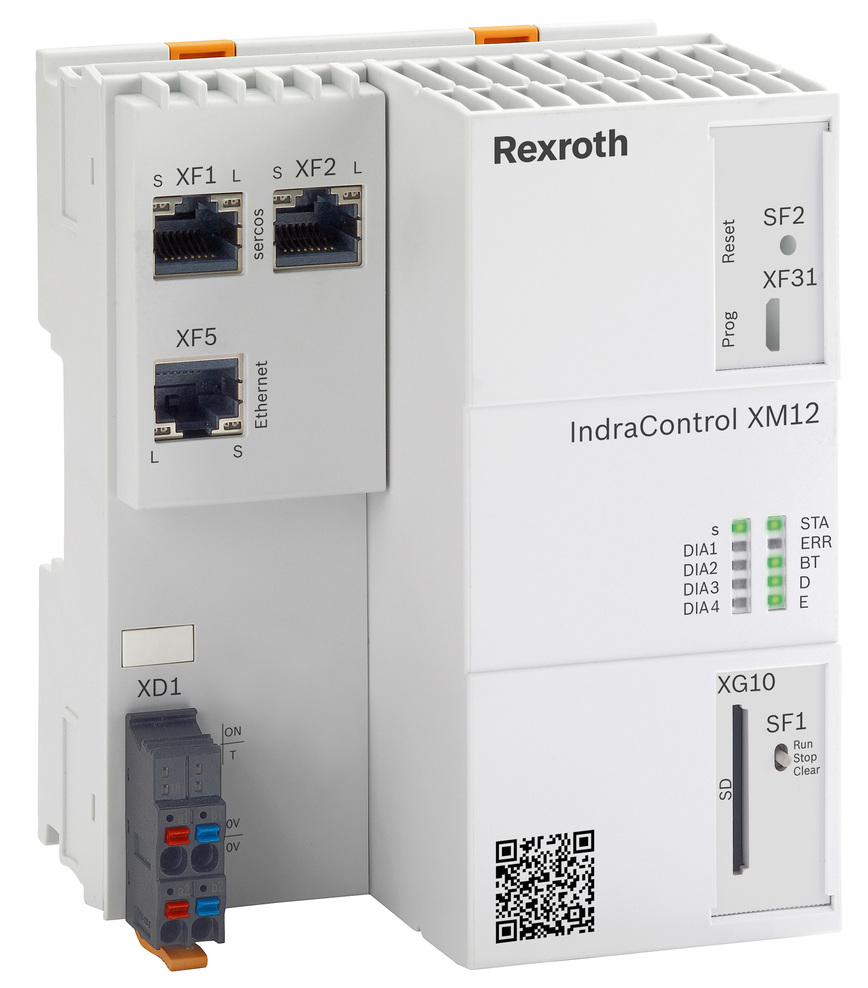

Архитектура и аппаратная платформа
В основе IndraControl XM12 лежит двухъядерный процессор ARM Cortex-A9, обеспечивающий достаточную вычислительную мощность для одновременного выполнения логических программ, обработки данных движения (motion control) и коммуникации с периферией. Это не топовый контроллер серии XM — старшие модели XM21 и XM22 имеют более мощные процессоры — но для типичных задач фабричной автоматизации его ресурсов хватает с запасом.
Аппаратная часть включает:
- 1x Gigabit Ethernet (RJ45) — для подключения к заводской сети, загрузки программ, диагностики;
- 2x Sercos III master/slave (RJ45) — для кольцевой или линейной топологии промышленной шины реального времени;
- 1x USB Host + 1x USB Device — для сервисного обслуживания, обновления прошивки, подключения HMI-устройств;
- Слот SD-карты — для хранения проектов, логов, рецептур (поддержка карт до 1 ГБ);
- Диагностический LED-индикатор — визуальное отображение состояния контроллера и ошибок.
Конструкция полностью безвентиляторная, без батарей — никаких изнашиваемых элементов. Это означает нулевые затраты на профилактическое обслуживание в течение всего срока службы контроллера. Для промышленных объектов, где доступ к оборудованию затруднён, это весомый аргумент.
Sercos III: промышленная шина реального времени
Ключевое отличие платформы IndraControl XM от многих конкурентов — встроенный мастер Sercos III. Это не просто ещё один Ethernet-протокол. Sercos III обеспечивает жёсткий детерминизм коммуникации: время цикла обмена данными гарантировано на аппаратном уровне, а не на программном.
Что это даёт на практике:
- Синхронизация осей движения — несколько приводов работают как единый механизм, без «плавающих» задержек;
- Горячая замена узлов (Hot Plug) — можно подключать и отключать устройства без остановки всей системы;
- Кольцевая топология с резервированием — при обрыве кабеля сеть автоматически перестраивается;
- Параллельная передача стандартных Ethernet-фреймов — TCP/IP-трафик идёт одновременно с реальным временем, не влияя на детерминизм.
К шине Sercos III подключаются частотные преобразователи, сервоприводы, распределённая периферия Bosch Rexroth серии IndraControl S20 и S67, а также устройства других производителей, поддерживающих стандарт Sercos.
Multi-Ethernet: гибкость протоколов
Помимо Sercos III, IndraControl XM12 поддерживает работу с другими промышленными протоколами Ethernet через программное переключение: EtherNet/IP, PROFINET, EtherCAT и другие. Это означает, что при изменении требований проекта не нужно менять аппаратную часть — достаточно переконфигурировать протокол в среде IndraWorks.
Программирование: IndraMotion MLC и IEC 61131-3
Контроллер работает под управлением прошивки IndraMotion MLC (Motion Logic Control) — это не просто PLC-рантайм, а полноценная система управления движением с логической частью. Прошивка масштабируется: в зависимости от лицензии можно управлять различным количеством осей и использовать различные библиотеки.
Программирование выполняется в среде IndraWorks Engineering на базе CODESYS V3, которая поддерживает все пять языков стандарта IEC 61131-3:
- Structured Text (ST) — текстовый язык, похожий на Pascal, для сложных алгоритмов;
- Ladder Diagram (LD) — релейные схемы, привычные для электриков;
- Function Block Diagram (FBD) — графические функциональные блоки;
- Sequential Function Chart (SFC) — последовательные функциональные диаграммы для конечных автоматов;
- Instruction List (IL) — низкоуровневый язык, подобный ассемблеру.
Важно, что IndraMotion MLC поддерживает объектно-ориентированное программирование (ООП) с расширениями CODESYS: инкапсуляция, наследование, полиморфизм. Для крупных проектов это резко повышает качество кода и упрощает его сопровождение. Библиотеки PLCopen для управления движением позволяют создавать программы, которые легко переносятся между различными аппаратными платформами.
Если вас интересует подключение промышленных контроллеров к внешним системам через дополнительные интерфейсы, обратите внимание на статью о платах расширения и их протоколах.
Модули ввода/вывода: серия IndraControl S20
IndraControl XM12 работает с модулями распределённого ввода/вывода серии S20 через внутреннюю шину S20 I/O. Один контроллер поддерживает до 63 модулей S20 — это сотни точек ввода/вывода, которых хватит даже для сложных производственных линий.
Типы доступных модулей S20:
- Цифровые входы/выходы (DI/DO) — 24 В, различное количество каналов;
- Аналоговые входы/выходы (AI/AO) — 0-10 В, 4-20 мА, термопары, RTD;
- Модули счётчиков — для энкодеров, тахогенераторов;
- Модули связи — дополнительные интерфейсы CANopen, PROFIBUS;
- Модули безопасности — Safety I/O для SIL 3 / PL e.
Базовый модуль XA-BS02 обеспечивает шину для подключения до 3 дополнительных модулей непосредственно к контроллеру. Для удалённого расположения периферии используются распределённые узлы S20 по Sercos III.
Области применения
Bosch Rexroth позиционирует IndraControl XM12 как контроллер для среднего уровня сложности задач. Вот типичные отрасли, где он демонстрирует свои лучшие качества:
Упаковочное оборудование
Упаковочные машины требуют синхронизации нескольких осей (подача, резка, запечатывание) с высокой точностью. Sercos III обеспечивает детерминированную синхронизацию, а IndraMotion MLC предлагает готовые функциональные блоки для типичных упаковочных операций: «летучий нож» (flying shear), электронный кулачок (electronic cam), синхронизация конвейеров.
Полиграфическое оборудование
Печатные машины — одни из самых требовательных к точности синхронизации. Погрешность в десятые микросекунды приводит к смещению цветов. XM12 с Sercos III обеспечивает временной джиттер на уровне микросекунд, что достаточно для большинства флексографских и ротогравюрных машин.
Металлообрабатывающие станки
Для станков с ЧПУ средней сложности (фрезерные, токарные, сверлильные) IndraControl XM12 может выступать как основной контроллер, управляя осями подачи через сервоприводы IndraDrive. Поддержка G-кода через библиотеку IndraMotion MTX расширяет возможности до полноценного CNC-управления.
Конвейерные и транспортные системы
Логистические центры, сортировочные линии, автоматизированные склады — везде, где нужна координация десятков приводов и датчиков, XM12 справляется эффективно. Масштабируемость системы I/O позволяет наращивать конфигурацию без замены контроллера.
IndraControl XM12 в контексте ctrlX AUTOMATION
Bosch Rexroth постепенно развивает новую платформу ctrlX AUTOMATION, базирующуюся на Linux с поддержкой контейнеров и App-подхода. Однако IndraControl XM остаётся актуальной платформой: она имеет многолетнюю поддержку, огромную установленную базу, проверенную надёжность и полную совместимость с сервоприводами и приводами IndraDrive.
Более того, ctrlX CORE может работать в паре с IndraControl XM через PROFINET или Sercos III, что позволяет постепенно модернизировать существующие системы без полной замены оборудования. Это типичный подход Bosch Rexroth: эволюция, а не революция.
Преимущества для инженера и интегратора
- Единая среда разработки — IndraWorks объединяет конфигурацию контроллера, программирование PLC, настройку приводов и HMI-панелей в одном интерфейсе;
- Open Core Interface — доступ к функциям контроллера из Java, C++, Python, MATLAB для интеграции с IT-системами и аналитикой;
- Диагностика в реальном времени — встроенный осциллограф, логирование событий, удалённый доступ через Ethernet;
- Безопасность — поддержка Safety over Sercos для реализации функций безопасности (STO, SBC, SS1) без дополнительных кабелей;
- Минимальное обслуживание — отсутствие вентиляторов, батарей, движущихся частей снижает совокупную стоимость владения.
Технические характеристики IndraControl XM12
| Характеристика | Значение |
|---|---|
| Процессор | Dual-core ARM Cortex-A9 |
| Прошивка | IndraMotion MLC (масштабируемая) |
| Промышленная шина | Sercos III master (2 порта RJ45) |
| Ethernet | 1x Gigabit Ethernet (10/100/1000 Мбит/с) |
| USB | 1x Host + 1x Device |
| Хранение | SD-карта до 1 ГБ (XA-SD01) |
| Шина расширения | До 3 модулей через XA-BS02 |
| I/O через S20 | До 63 модулей |
| Степень защиты | IP20 (установка в шкаф IP54+) |
| Температура эксплуатации | -25 °C ... +60 °C |
| Вес | 0,38 кг (с коннекторами) |
| Обслуживание | Не требует (без вентиляторов и батарей) |
| Программирование | IEC 61131-3 (ST, LD, FBD, SFC, IL), PLCopen |
Выводы и рекомендации
IndraControl XM12 — это не универсальный контроллер на все случаи. Он не заменит мощный IPC для задач машинного зрения или аналитики. Но в своей нише — управление движением, синхронизация приводов, координация производственных линий средней сложности — он работает безупречно.
Если ваш проект предусматривает использование приводов Bosch Rexroth, если нужна шина реального времени без компромиссов, если важна масштабируемость от десятка до сотен точек I/O — XM12 заслуживает серьёзного рассмотрения. Для проектов с частотными преобразователями и сервоприводами в одной системе это одно из наиболее интегрированных решений на рынке.
