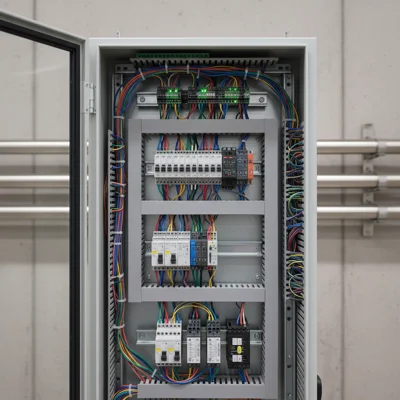

Автоматизация котельной и HVAC на базе ПЛК
Котельные и системы вентиляции — второй по популярности объект автоматизации после насосных. ПЛК управляет горелками, циркуляционными насосами, трёхходовыми клапанами, вентиляторами — с ПИД-регулированием температуры и давления.
Типичная котельная на 2-3 котла требует 30-60 I/O, 4-8 аналоговых каналов. Мы делали десятки таких объектов на Siemens S7-1200 и Delta DVP.
Задачи ПЛК
- ПИД температуры по погодозависимому графику
- Каскад котлов
- Управление горелками
- Циркуляционные насосы с ротацией
- Трёхходовые клапаны (0-10 В)
- Учёт тепла через Modbus
Датчики
| Параметр | Датчик | Выход | Модуль |
|---|---|---|---|
| Температура подачи | Pt100 | Сопротивление | RTD |
| Давление | Датчик давления | 4-20 мА | AI |
| Пламя | Ионизационный | Дискретный | DI |
| Загазованность | Газоанализатор | 4-20 мА | AI |
HVAC
- Приточный вентилятор через частотник
- Заслонки с сервоприводами
- Водяной нагреватель — трёхходовой клапан + ПИД
- Рекуператор
- Фильтр — датчик перепада давления
Выбор ПЛК
- Бюджет: Delta DVP-SA2 + модули — от $400
- Стандарт: Siemens S7-1214C + модули — от $800
Часто задаваемые вопросы
Какой ПЛК для газовой котельной?
Siemens S7-1200 или Delta DVP-SA2. Для газовых котлов нужны блоки управления горелками (Honeywell, Siemens).
Нужен ли Safety-контроллер?
Для промышленных газовых котлов — да. Для малых — стандартных защит достаточно.
Погодозависимое регулирование?
Датчик наружной температуры → кривая отопления → ПИД на клапан.
Сколько аналоговых каналов для HVAC?
3-4 AI + 2-3 AO = 5-7 аналоговых каналов для типичной ПВУ.
Дистанционное управление?
Через Ethernet или GSM на HMI или веб-сервер S7-1200.
Итог
Siemens S7-1200 — стандарт, Delta DVP-SA2 — бюджет.
