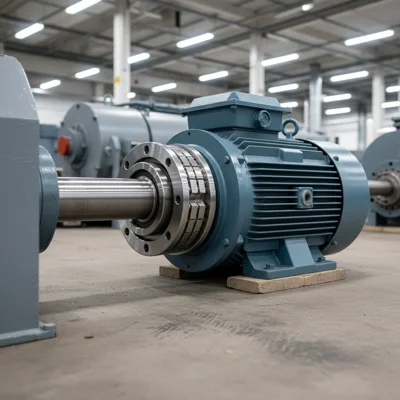

Замена электродвигателя — что снять со старого и как найти новый
Двигатель сгорел, шильдик стёрся, документации нет — и нужна замена. Знакомая ситуация? Мы решаем её каждый день, иногда по 3–5 раз. Подбор аналога занимает 10–15 минут, если знать, что именно измерять и где искать.
Шаг 1: снять данные со старого двигателя
Даже если шильдик стёрся полностью — двигатель «расскажет» о себе размерами:
- Высота оси вращения (H) — от основания лапы до центра вала. Главный параметр, определяющий габарит: 71, 80, 90, 100, 112, 132, 160, 180, 200, 225, 250 мм.
- Диаметр вала (d) — штангенциркулем. Например, 19 мм = габарит 80, 28 мм = габарит 112, 38 мм = габарит 132.
- Расстояние между лапами — между центрами крепёжных отверстий. Определяет, встанет ли новый двигатель на место.
- Длина корпуса — S, M или L.
- Тип монтажа — лапы (B3), фланец (B5), комбинированный (B35).
Если шильдик частично читается — запишите всё, что видно: мощность, обороты, напряжение, ток, cos φ.
Шаг 2: определить мощность и скорость
Если шильдик отсутствует:
- По высоте оси и диаметру вала — по таблице АИР определяется типоразмер
- По току — измерьте ток клещами. P ≈ U × I × √3 × cos φ × η / 1000
- По механизму — паспорт привода указывает нужную мощность двигателя
Шаг 3: найти аналог
| Старая серия | Аналог АИР | Аналог WEG | Аналог ABB |
|---|---|---|---|
| 4А100L4 (3 кВт) | АИР 100L4 | W22 100L 4P | M2AA 100L |
| 4АМ132M4 (11 кВт) | АИР 132M4 | W22 132M 4P | M2AA 132M |
| 4АМ160S4 (15 кВт) | АИР 160S4 | W22 160M 4P | M3BP 160M |
| АИ160M4 (18,5 кВт) | АИР 160M4 | W22 160L 4P | M3BP 160L |
| 4АМ200L4 (45 кВт) | АИР 200L4 | W22 200L 4P | M3BP 200L |
При замене 4А на АИРМ габариты могут не совпасть — АИРМ имеет меньший корпус при той же мощности. Проверьте монтажные размеры.
Шаг 4: проверить совместимость
- Высота оси — должна совпадать ±1 мм
- Диаметр и длина вала — если муфта остаётся старая, вал нового двигателя должен подойти
- Монтажные отверстия — расстояние между лапами. Если не совпадает — нужна переходная плита
Для импортных двигателей (DIN/IEC) размеры могут отличаться от АИР. WEG W22 и ABB соответствуют IEC, который не всегда совпадает с ГОСТ.
Когда заменить на мощнее
- Двигатель сгорел от перегрузки — увеличьте мощность на один шаг
- Механизм модернизирован — больше производительность = больше мощность
- Планируете частотник — частотный преобразователь оптимизирует работу, можно оставить ту же мощность
Замена АИР → WEG
Если старый АИР работал, но хотите повысить КПД — замена на WEG W22 IE3 оправдана при мощности от 11 кВт и круглосуточной работе. Монтажные размеры IEC совпадают с АИР на большинстве габаритов.
Не выбрасывайте старый двигатель
- Перемотка — 40–60% от нового. Для больших двигунов (от 30 кВт) часто выгоднее.
- Запчасти — подшипники, вентилятор, клеммная коробка
- Сдача на металл — медная обмотка имеет ценность
Часто задаваемые вопросы
Двигатель сгорел, шильдик не читается — что делать?
Измерьте высоту оси и диаметр вала. По этим параметрам определяется типоразмер. Далее по таблице подберите мощность. Или пришлите фото нам.
Можно ли заменить 4А на современный АИР?
Да, присоединительные размеры совпадают для большинства габаритов. АИР — прямой наследник 4А.
Сколько стоит замена двигателя под ключ?
АИР 7,5 кВт — от 5 000 грн. WEG W22 — от 12 000 грн. Монтаж — от 2 000 грн. Выверка — от 1 500 грн.
Перемотка или новый — что выгоднее?
До 15 кВт — обычно новый (перемотка стоит 60–80% от нового АИР). От 30 кВт — перемотка часто дешевле и быстрее.
Сколько ждать двигатель под заказ?
АИР стандартных габаритов — на складе, 1–3 дня. WEG и ABB нестандартных модификаций — 2–6 недель.
Итог
Замена двигателя — не сложный процесс при правильных замерах. Высота оси + диаметр вала + монтажные отверстия определяют 90% подбора. Пришлите фото старого двигателя нашему менеджеру — подберём аналог из каталога АИР или WEG.
