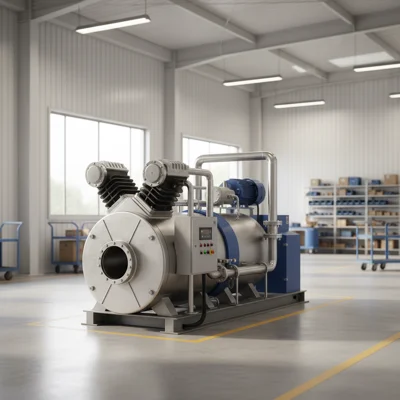

Двигатель для компрессора: главное — запас мощности и правильный пуск
Компрессор — одна из самых тяжёлых нагрузок для электродвигателя. Пуск под давлением, циклическая работа, высокие пусковые токи. Если двигатель выбран с ошибкой — он перегреется и выйдет из строя за несколько месяцев. Мы ежегодно видим десятки таких случаев. Поэтому подбор двигателя для компрессора имеет свои правила, и они отличаются от общепромышленного подхода.
Мощность: считаем с запасом
Мощность двигателя для компрессора выбирают не «впритык», а с запасом 15–25%. Причина проста: компрессор стартует под остаточным давлением в ресивере, и нагрузка при пуске значительно выше номинала.
| Производительность компрессора | Давление, бар | Мощность двигателя (минимум) | Рекомендуемая мощность |
|---|---|---|---|
| 200 л/мин | 8 | 1,5 кВт | 2,2 кВт |
| 500 л/мин | 8 | 3,0 кВт | 4,0 кВт |
| 1000 л/мин | 10 | 7,5 кВт | 11 кВт |
| 2000 л/мин | 10 | 15 кВт | 18,5 кВт |
| 5000 л/мин | 10 | 37 кВт | 45 кВт |
Эти цифры — для поршневых компрессоров, которые встречаются чаще всего. Винтовые работают мягче, и запас можно уменьшить до 10–15%.
Почему нельзя брать двигатель «впритык»
- Пуск под давлением создаёт момент сопротивления, превышающий номинальный в 1,5–2 раза
- При температуре воздуха +35°C и выше КПД двигателя падает на 5–10%
- Загрязнённый воздушный фильтр увеличивает нагрузку на 10–15%
- Изношенные клапаны компрессора добавляют ещё 5–10% к нагрузке
Скорость вращения: 1500 или 3000?
Для поршневых компрессоров стандарт — 1500 об/мин (4-полюсный двигатель). На 3000 об/мин поршневая группа изнашивается вдвое быстрее, растёт шум и вибрация. Мы не рекомендуем 2-полюсные двигатели для поршневых компрессоров — разве что производитель компрессора прямо это указывает.
Винтовые компрессоры — другое дело. Там скорость зависит от конструкции винтовой пары, и часто нужен именно 3000 об/мин. Но в крупных винтовых компрессорах (от 30 кВт) всё чаще ставят частотный преобразователь, который регулирует скорость в зависимости от потребности в воздухе.
Тип двигателя: АИР, WEG или что-то другое?
Для компрессоров до 15 кВт двигатели АИР — вполне рабочий вариант. Дёшево, запчасти везде, ремонт несложный. Для более мощных компрессоров (от 15 кВт) с постоянной работой мы рекомендуем WEG W22 IE3 или ABB M2AA — более высокий КПД окупится за 2–4 года.
Есть ещё нюанс. Компрессорные двигатели работают в режиме S1 (продолжительный) с частыми пусками. Стандартный общепромышленный двигатель на это рассчитан, но если пусков больше 10 в час — стоит выбрать двигатель с усиленной изоляцией класса H (180°C вместо 155°C у класса F).
Пуск компрессора: без софтстартера лучше не начинать
Пусковой ток асинхронного двигателя — 5–7 номиналов. Для компрессора на 15 кВт это бросок 150+ ампер при прямом пуске. Добавьте давление в ресивере — и момент сопротивления при старте ещё возрастает.
Что происходит без плавного пуска:
- Выбивает автоматический выключатель или плавкие вставки
- Просаживается напряжение в сети — мерцает свет, падает оборудование
- Механический удар по муфте и ремню сокращает их ресурс
- Генератор (если питание автономное) может не вытянуть пуск
Решение: софтстартер или частотный преобразователь. Для компрессоров с фиксированной скоростью софтстартер — это минимум. Он ограничивает пусковой ток до 2–3 номиналов и стоит от 3000 грн за 7,5 кВт. Частотник дороже, но даёт регулировку производительности и экономию электроэнергии 15–30% на частичных нагрузках.
Монтаж и исполнение
Компрессор — это вибрация, пыль и тепло. Поэтому к монтажному исполнению есть конкретные требования:
- Защита IP55 минимум. IP54 допустим в чистых помещениях, но на производстве лучше IP55.
- Монтаж на лапах (B3) — стандарт для большинства компрессоров. Фланцевый B5 встречается редко.
- Охлаждение. Двигатель компрессора греется сильнее обычного привода. Проверьте, что рёбра охлаждения свободны и вентилятор не закрыт.
- Выносной подшипниковый щит — для удобства ремонта, если компрессор стоит в тесном месте.
Часто задаваемые вопросы
Какой двигатель поставить на поршневой компрессор 500 л/мин?
4-полюсный (1500 об/мин) мощностью 4 кВт. Минимум 3 кВт, но с запасом на пуск под давлением и износ — 4 кВт надёжнее. Тип монтажа — B3 (лапы), защита IP54 или IP55.
Можно ли запустить компрессор от генератора?
Да, но генератор должен быть мощнее двигателя минимум в 3 раза при прямом пуске. Или используйте софтстартер — тогда достаточно генератора с мощностью 1,5–2 раза от номинала двигателя.
Частотник или софтстартер для компрессора — что выбрать?
Если компрессор работает на одной скорости — софтстартер дешевле и проще. Если нужно регулировать производительность или компрессор часто работает на частичных нагрузках — частотник окупится за счёт экономии.
Почему двигатель компрессора перегревается?
Самые частые причины: занижена мощность двигателя, загрязнён воздушный фильтр компрессора, частые пуски (более 10 в час), забиты рёбра охлаждения двигателя. Проверьте каждый пункт последовательно.
Сколько пусков в час выдерживает двигатель компрессора?
Стандартный АИР рассчитан на 6–10 пусков/час для мощностей до 15 кВт. Если пусков больше — нужен двигатель с повышенным классом изоляции (H) или частотный преобразователь, который убирает пусковой удар.
Итог
Двигатель для компрессора выбирайте с запасом мощности 15–25%, на 1500 об/мин для поршневых, и обязательно с плавным пуском. Для небольших компрессоров до 15 кВт подойдёт АИР + софтстартер, для мощных — WEG или ABB с частотником. Нужна помощь с подбором? Смотрите наш каталог двигателей или напишите менеджеру с параметрами компрессора.
