AC10-T3-2R2G-B Перетворювач частоти A10 | 2.2 кВт 3ф/380

Перетворювач частоти Veichi серії AC10 з моделлю AC10-T3-2R2G-B має основну потужність 2.2 кВт і живлення 3-ф/380 В як на вході, так і на виході. Пристрій працює за режимом скалярного керування, підтримує лінійний закон управління U/f та квадратичний закон управління U/f2, досягаючи максимальної вихідної частоти 600 Гц. Конструкція обладнана вбудованим ПЛК, тормозним модулем та виносним терміналом керування, що гарантує стабільну роботу і спрощує інтеграцію в промислове обладнання. Крім того, пристрій має підтримку протоколу ModBus RTU та інтерфейсу RS-485/Modbus, що забезпечує сумісність з різноманітними системами автоматизації.

Пристрій може використовуватися для керування насосами, вентиляторами, конвеєрами та електродвигунами в складних технологічних системах. Він знаходить застосування в автоматизації виробничих процесів, де важлива точність регулювання та стабільність роботи агрегатів. Контролери цього типу активно використовуються в металургії, хімічній промисловості та енергетиці завдяки можливості забезпечувати оптимальну роботу технологічних ліній. Також його ефективно застосовують у системах вентиляції, гідравліці та об'єктах з високими вимогами до надійності електроживлення.

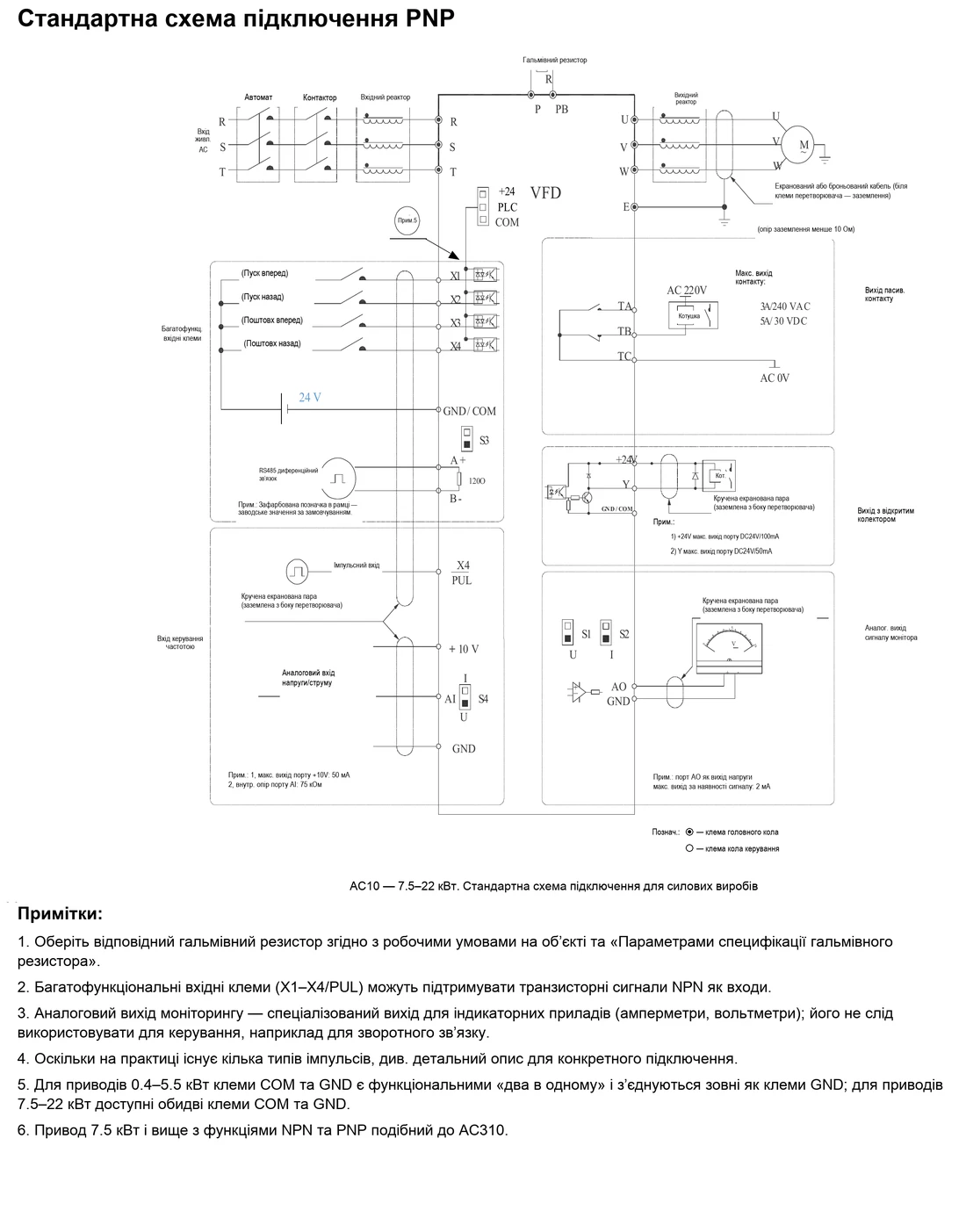

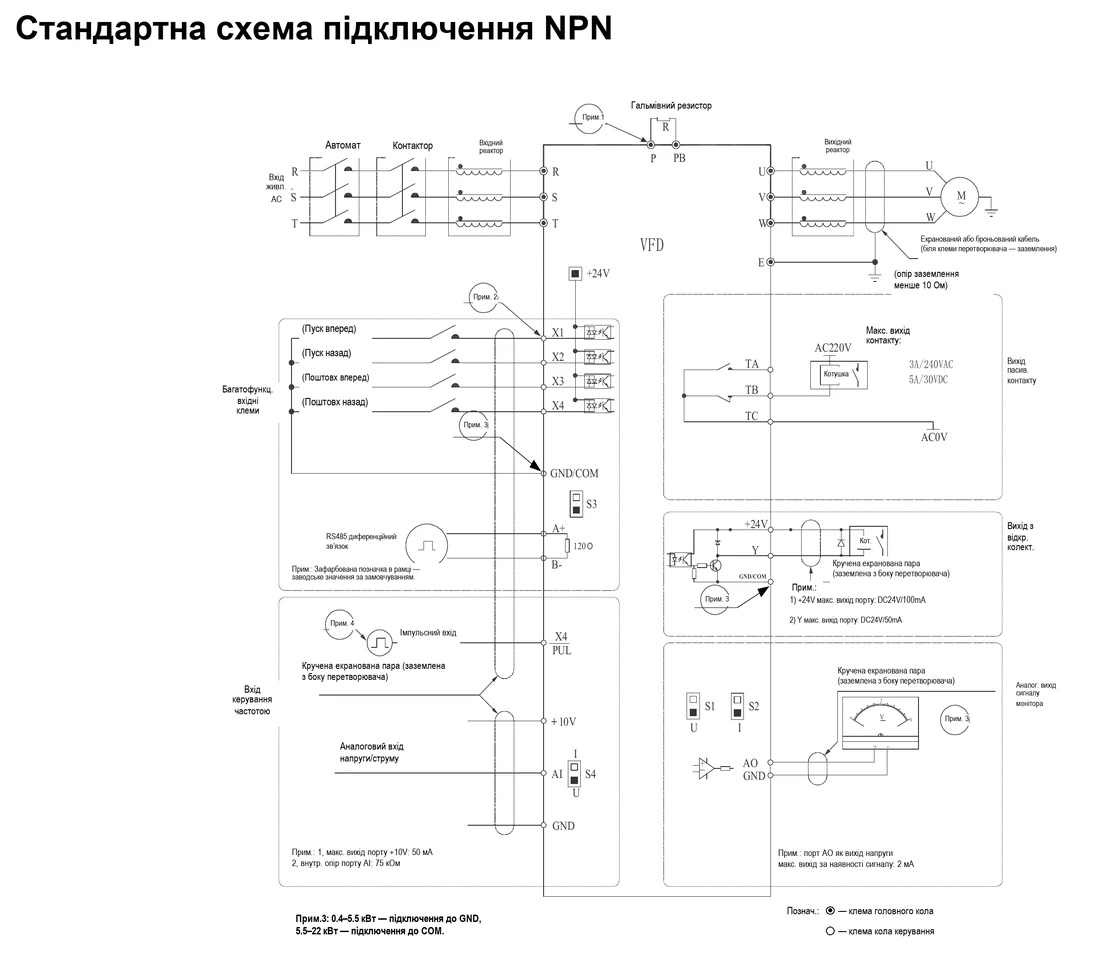

Схеми підключення Veichi AC10

1. Схема підключення зовнішнього потенціометра

2. Схема підключення датчика тиску

Veichi AC10 — компактний частотник для насосів, вентиляторів і простих приводів

AC10 — найменший частотник у лінійці Veichi. Покриває від 0.75 до 22 кВт, вміщується в долоню (177×65 мм для молодших моделей). Ми поставили понад 150 штук за останні два роки — більшість пішла на свердловинні насоси в приватних господарствах та невеликі вентилятори в цехах.

Головна перевага: працює від генератора без збоїв. Вбудований кінетичний буфер використовує інерцію мотора при провалі напруги — частотник не вимикається, а просто знижує частоту на частку секунди. Для ферм і об'єктів без стабільної мережі це критично.

Для яких задач підходить AC10

• Свердловинні насоси 0.75–2.2 кВт (1ф/220В): найпопулярніше застосування. Вбудований PID тримає тиск, sleep mode вимикає насос коли тиск досягнуто — економія енергії і ресурсу. Налаштування: частотник для свердловинного насоса.
• Вентилятори витяжки 0.75–7.5 кВт: скалярний режим U/f, плавний пуск без ривків.
• Пакувальні машини 0.75–4 кВт: вектор без датчика, макс частота 600 Гц — підходить для високооборотних шпинделів.
• Деревообробка 2.2–7.5 кВт: фрезери, кромкооблицювальні — компактний корпус не займає місце в шафі.

Порівняння з аналогами

AC10 виграє двома речами: 600 Гц для високооборотних моторів і вбудований гальмівний модуль (у Delta та INVT він зовнішній). Але якщо потрібен CANopen чи Profibus — їх немає ні в AC10, ні в GD10, ні в VFD-EL: тоді дивіться AC310 з платами розширення.

Параметри AC10, які рятують на пусконалагодженні

• Реверс без перекидання фаз: напрямок змінюється програмно через F07.05 (молодший розряд = 1 — інвертувати). Не треба лізти в клемник. Покроково: реверс двигуна на Veichi.
• Запуск з клемника, а не з пульта: F01.01=1 переводить команду RUN на клеми плати керування (далі вибираєте 2-/3-провідну схему в F05.20), кнопку «Пуск» вішаєте на COM. Віддалене керування.
• Зовнішній потенціометр: F11.30=1 перемикає послідовний порт на зовнішню клавіатуру з потенціометром (RJ45). Поки порт зайнятий під потенціометр, Modbus по RS485 тимчасово недоступний — це нормально. Як підключити потенціометр.
• Автозапуск після просадки напруги: F07.06=1 (на AC10 діапазон лише 0~1), час очікування рестарту — F07.07 = 0.00–60.00 с. На генераторі утримує насос у роботі без ручного перезапуску. Авторестарт після E.Lu.
• Гальмівний резистор: для частих гальмувань опір підбирають за потужністю (для 1ф/220В: 0.75 кВт ≈200 Ом, 1.5 кВт ≈100 Ом, 2.2 кВт ≈75 Ом) — це знімає перенапругу шини (помилка E.OU2 при сповільненні). Підбір гальмівного резистора.

Коли AC10 НЕ підходить

• Потужність понад 22 кВт — потрібен Veichi AC310 (до 400 кВт)
• Сервопривід, точне позиціонування — потрібен сервопривід Veichi SD700
• Кран, ліфт, важке навантаження — Veichi AC70 з функцією STO
• Мережевий протокол Profibus/CANopen — AC310 з платами розширення

Наш досвід

Автонастройка мотора (параметр F02.07) — мабуть, найзручніша функція. Економить хвилин 15 на кожному пусконалагодженні: частотник сам визначає параметри обмоток, не треба шукати шильдик і вводити дані вручну. На фермах зі старими двигунами без документації це рятує. Решта типових налаштувань — в одному місці: базове налаштування Veichi.

Схеми підключення Veichi AC10

1. Схема підключення зовнішнього потенціометра

2. Схема підключення датчика тиску
