Причини виникнення помилки E.OU та фізика регенеративного гальмування
Для усунення помилки E.OU (у деяких джерелах її помилково шукають як «E.OV») під час уповільнення необхідно скидати надлишкову енергію на зовнішній гальмівний резистор, оскільки внутрішня ємність конденсаторів частотного перетворювача не здатна поглинути великі обсяги регенеративної потужності. Коли частота живлення статора асинхронного двигуна знижується швидше, ніж фактична швидкість обертання ротора під дією сили інерції, двигун переходить у генераторний режим. У цей момент ковзання стає негативним, і напрямок потоку активної потужності змінюється на протилежний: енергія починає надходити від механічного навантаження назад у перетворювач частоти через зворотні діоди силового моста IGBT. Оскільки стандартні випрямлячі є некерованими та односпрямованими, ця енергія накопичується в конденсаторах ланки постійного струму (DC bus), що призводить до стрімкого зростання напруги.
Якщо напруга на шині постійного струму перевищує критичний поріг (зазвичай близько 760-800 В для трифазних мереж 380 В), система керування частотника Veichi миттєво блокує вихідні імпульси та генерує аварійний сигнал E.OU (Overvoltage). Це захищає силові конденсатори та IGBT-модулі від електричного пробою, але призводить до неконтрольованого вибігу двигуна. Особливо гостро ця проблема постає під час роботи з високоінерційними механізмами, такими як димососи, великі вентилятори, центрифуги, а також у підйомних механізмах (крани, ліфти, лебідки), де потенційна енергія вантажу постійно перетворюється на кінетичну під час опускання.
Методика розрахунку гальмівного резистора: опір та потужність
Опір гальмівного резистора (Ом) ніколи не повинен бути меншим за мінімально допустиме значення, вказане в інструкції до конкретної моделі Veichi, щоб не спалити вбудований гальмівний ключ (IGBT-транзистор), тоді як його потужність (Вт) розраховується на основі тривалості включення (Duty Cycle). Вибір опору резистора визначає максимальний струм, який буде протікати через гальмівний транзистор (chopper) при його відкритті. Якщо вибрати занадто малий опір, струм перевищить гранично допустиме значення для транзистора, що призведе до його теплового руйнування та короткого замикання. Якщо ж опір буде занадто великим, гальмівний струм буде недостатнім для швидкого розсіювання енергії, і напруга на шині DC все одно перевищить ліміт, знову викликавши помилку E.OU.
Потужність розсіювання гальмівного резистора залежить від режиму роботи обладнання та тривалості циклу гальмування. Для розрахунку використовують показник тривалості включення (ED або Duty Cycle), який виражається у відсотках від загального часу робочого циклу. Для горизонтальних навантажень, таких як конвеєри, пакувальні машини або переміщувачі, де гальмування відбувається періодично і триває короткий час, Duty Cycle зазвичай становить 10-15%. Для вертикальних навантажень (підйомники, кранові лебідки) або високоінерційних центрифуг, де двигун працює в генераторному режимі протягом тривалого часу або навіть усього циклу опускання вантажу, Duty Cycle становить від 50% до 100%. Формула розрахунку номінальної потужності резистора виглядає так: P = P_motor * K * Duty_Cycle, де K — коефіцієнт ефективності гальмування (зазвичай приймається рівним 0.8-1.0).
Приклади підбору резисторів для серій Veichi AC10 та AC310
Для правильного вибору гальмівного обладнання завжди порівнюйте технічні характеристики серій: малопотужні ПЧ Veichi AC10 мають вбудовані гальмівні модулі, тоді як для важких серій AC310 великої потужності може знадобитися зовнішній гальмівний модуль (chopper). Давайте розглянемо конкретні інженерні приклади підбору обладнання для вирішення проблеми виникнення помилки E.OU.
Приклад 1: Частотний перетворювач Veichi AC10 потужністю 2.2 кВт (380 В) працює на горизонтальному стрічковому конвеєрі. Для цієї моделі виробник рекомендує мінімальний опір резистора 100 Ом. Оскільки навантаження є горизонтальним і час гальмування становить лише 2 секунди кожні 30 секунд (Duty Cycle близько 10%), потужність резистора розраховується як: 2200 Вт * 0.8 * 0.10 = 176 Вт. На практиці вибирають найближчий стандартний номінал із запасом — резистор 100 Ом потужністю 250 Вт або 300 Вт.
Приклад 2: Частотний перетворювач Veichi AC310 потужністю 11 кВт (380 В) керує підйомним механізмом (вертикальне навантаження). Мінімально допустимий опір для цієї моделі становить 16 Ом. Оскільки вантаж опускається протягом 20 секунд при загальному циклі роботи 40 секунд, Duty Cycle дорівнює 50%. Розрахунок потужності: 11000 Вт * 1.0 * 0.50 = 5500 Вт. Проте, враховуючи інтенсивне теплове випромінювання та важкі умови експлуатації, рекомендується використовувати збірку резисторів загальним опором 16 Ом та сумарною потужністю не менше 1000 Вт - 2000 Вт для циклічних режимів, або повноцінну шафу резисторів на 5-6 кВт для безперервного спуску.
Налаштування параметрів частотного перетворювача Veichi
Після фізичного підключення резистора до клем P+ та PB необхідно обов'язково активувати функцію динамічного гальмування в параметрах ПЧ Veichi та налаштувати час уповільнення, щоб уникнути передчасного спрацьовування захисту. Самого лише підключення резистора недостатньо, якщо в налаштуваннях програмного забезпечення активовані функції автоматичного обмеження напруги, які заважають нормальній роботі гальмівного ключа.
Для коректної роботи системи виконайте наступні кроки в меню програмування перетворювача частоти:
- Знайдіть параметр F10.11 (придушення перенапруги на шині) та встановіть розряд функції в 0 (вимкнено). Якщо ця функція активована, частотник буде автоматично подовжувати час гальмування, намагаючись знизити напругу на шині DC, що унеможливить швидку зупинку за заданим часом.
- Перевірте параметр F10.12 (точка придушення перенапруги шини). Для трифазної мережі 380 В (T3) заводське значення точки перенапруги становить близько 820 В постійного струму. При досягненні цієї напруги вбудований IGBT-ключ відкривається і починає пропускати струм через резистор.
- Налаштуйте параметр F01.23 (час сповільнення 1) відповідно до вимог технологічного процесу. Завдяки встановленому резистору ви можете безпечно зменшити цей час у кілька разів без ризику отримати аварію E.OU.
- Контролюйте поточний стан напруги на шині постійного струму за допомогою параметра моніторингу U0.02 під час тестових запусків під максимальним навантаженням.
Порівняльна таблиця підбору резисторів для різних типів навантаження
Використовуйте готові табличні значення для швидкого проектування систем електроприводу, коригуючи потужність резистора залежно від реального режиму роботи обладнання. Нижче наведено рекомендовані параметри для популярних моделей перетворювачів частоти Veichi, які допоможуть уникнути помилок при проектуванні.
| Потужність ПЧ (кВт) | Модель Veichi | Рекомендований опір (Ом) | Потужність (горизонтальне навантаження, ED 10%) | Потужність (вертикальне навантаження, ED 50-100%) |
|---|---|---|---|---|
| 0.75 кВт | AC10-S2-R75G | 150 Ом | 80 Вт | 400 Вт |
| 1.5 кВт | AC10-T3-1R5G | 150 Ом | 150 Вт | 750 Вт |
| 2.2 кВт | AC10-T3-2R2G | 100 Ом | 250 Вт | 1100 Вт |
| 5.5 кВт | AC310-T3-5R5G | 40 Ом | 500 Вт | 2700 Вт |
| 11 кВт | AC310-T3-011G | 16 Ом | 1000 Вт | 5500 Вт |
| 15 кВт | AC310-T3-015G | 16 Ом | 1500 Вт | 7500 Вт |
Кроки безпечного монтажу та підключення

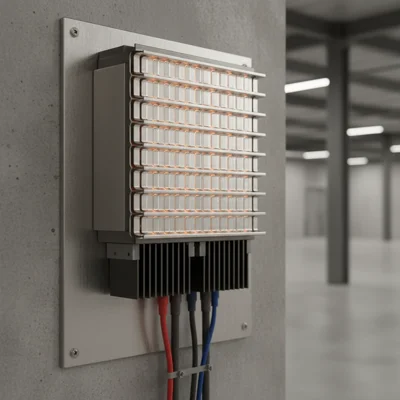

Монтуйте гальмівні резистори виключно на металеві негорючі поверхні у добре вентильованих зонах шафи керування, оскільки під час активного гальмування їхня температура може перевищувати 150 градусів Цельсія. Недотримання правил монтажу може призвести до перегріву сусідніх компонентів, розплавлення ізоляції кабелів або навіть до пожежі.
Для забезпечення тривалої та безпечної експлуатації обладнання дотримуйтесь наступного алгоритму монтажу:
- Повністю знеструмте частотний перетворювач та зачекайте щонайменше 10 хвилин, поки розрядні резистори знизять напругу на силових конденсаторах до безпечного рівня (контролюйте відсутність напруги на клемах P+ та P- за допомогою вольтметра).
- Перевірте фактичний опір гальмівного резистора мультиметром перед його встановленням, щоб переконатися у відсутності заводського браку або пошкоджень під час транспортування.
- Підключіть виводи резистора до клем P+ та PB на корпусі частотника Veichi. Категорично заборонено підключати резистор до клем заземлення PE, керуючих клем COM або GND, а також безпосередньо до шини негативного потенціалу P- без зовнішнього гальмівного модуля.
- Використовуйте для підключення виключно термостійкий мідний кабель відповідного перерізу з надійною ізоляцією, оскільки дроти будуть знаходитися в зоні підвищених температур.
- Обов'язково заземліть металевий корпус гальмівного резистора, підключивши його до загального контуру заземлення електроустановки.
