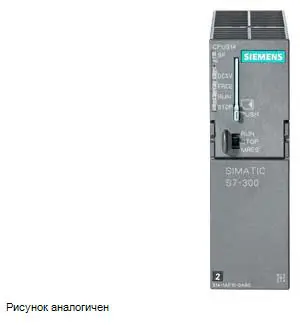

6ES7314-1AG14-0AB0 Програмований контролер Siemens

sku: 6ES7314-1AG14-0AB0
6ES7314-1AG14-0AB0 Програмований контролер Siemens
Клікніть для збільшення
Siemens
see_alternalive_items
Ми зрадістю підбермо Вам аналог Професійний підбір за тел. (093) 1701425
Бренд: Siemens
Серія: S7-300
тип модуля: PLC
supply_voltage:
output_type:
Інтерфейс: RS485
Число входів:
Кількість релейних виходів:
USB порт:
Число дискретних виходів:
high_speed_outputs:

delivery-iconСпособи доставки та оплата

  • Nova Poshta OfficeНовою Поштою до відділення або курєром за адресою
  • OplataБезготівкова оплата

delivery-iconСервіс та Гарантія

  • Гарантія 24 місяці
  • Повернення товару впродовж 14 днів
  • Офіційний Сервісний центр

delivery-iconTехнічна підтримка

  • Допомога в налаштуванні та підборі
  • Зацікавив товар?
    Наш продавець проконсультує Вас.
  • Характеристики
  • Документація
  • Відгуки (0)
Бренд Siemens
Серія S7-300
тип модуля PLC
sku 6ES7314-1AG14-0AB0
supply_voltage_V 24DC
Число дискретних входів Немає
Число аналогових входів Немає
Число аналогових виходів Немає
Кількість портів 1
Інтерфейс RS485
Тип проколу MPI
Примітка <tr><td>SIMATIC S7 300, CPU 314 CPU WITH MPI INTERFACE, INTEGRATED 24V DC POWER SUPPLY, 128 KBYTE WORKING MEMORY, MICRO MEMORY CARD NECESSARY</td></tr><tr><td>Общая информация</td></tr><tr><td>Версия продукта<td><td>01</td></tr><tr><td>Версия микропрограммного обеспечения<td><td>V3.3</td></tr><tr><td>Инженерное обеспечение с помощью</td></tr><tr><td>пакета программного обеспечения для программирования<td><td>STEP 7 не ниже версии V5.5 + SP1 или STEP 7 не ниже версии V5.2 + SP1 с HSP 218</td></tr><tr><td>Напряжение питания</td></tr><tr><td>Номинальное значение (пост. ток)</td></tr><tr><td>24 В пост. тока<td><td>Да</td></tr><tr><td>Допустимый диапазон, нижний предел (пост. ток)<td><td>19,2 V</td></tr><tr><td>Допустимый диапазон, верхний предел (пост. ток)<td><td>28,8 V</td></tr><tr><td>Внешняя защита предохранителями для питающих линий (рекомендуется)<td><td>мин. 2 A</td></tr><tr><td>Перемыкание при отказе сетевого питания и отключении напряжения</td></tr><tr><td>Время перемыкания при отказе сетевого питания и отключении напряжения<td><td>5 ms</td></tr><tr><td>Мин. частота повторения импульсов<td><td>1 s</td></tr><tr><td>Входной ток</td></tr><tr><td>Потребление тока (номинальное)<td><td>650 mA</td></tr><tr><td>Потребление тока (в режиме холостого хода), тип.<td><td>140 mA</td></tr><tr><td>Нормальный ток включения<td><td>3,5 A</td></tr><tr><td>It<td><td>1 A·s</td></tr><tr><td>Рассеиваемая мощность</td></tr><tr><td>Нормальная рассеиваемая мощность<td><td>4 W</td></tr><tr><td>Запоминающее устройство</td></tr><tr><td>Оперативное запоминающее устройство</td></tr><tr><td>встроенный<td><td>128 kbyte</td></tr><tr><td>расширяемое<td><td>Нет</td></tr><tr><td>Емкость остаточной памяти для остаточных блоков данных<td><td>64 kbyte</td></tr><tr><td>Память загрузки</td></tr><tr><td>вставная (MMC)<td><td>Да</td></tr><tr><td>вставная (MMC), макс.<td><td>8 Mbyte</td></tr><tr><td>Мин. хранение данных на MMC (с момента последнего программирования)<td><td>10 y</td></tr><tr><td>Хранение в буфере</td></tr><tr><td>есть<td><td>Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания)</td></tr><tr><td>без АКБ<td><td>Да; Программа и данные</td></tr><tr><td>Время обработки ЦП</td></tr><tr><td>нормальное время операций побитовой обработки<td><td>0,06 µs</td></tr><tr><td>нормальное время операций со словами<td><td>0,12 µs</td></tr><tr><td>нормальное время выполнения операций арифметики с фиксированной точкой<td><td>0,16 µs</td></tr><tr><td>нормальное время выполнения операций с плавающей точкой<td><td>0,59 µs</td></tr><tr><td>Блоки ЦП</td></tr><tr><td>Число блоков (общее)<td><td>1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC.</td></tr><tr><td>Блоки данных (DB)</td></tr><tr><td>Макс. число<td><td>1 024; Диапазон числовых значений: от 1 до 16000</td></tr><tr><td>Макс. размер<td><td>64 kbyte</td></tr><tr><td>Функциональные блоки (FB)</td></tr><tr><td>Макс. число<td><td>1 024; Диапазон числовых значений: от 0 до 7999</td></tr><tr><td>Макс. размер<td><td>64 kbyte</td></tr><tr><td>Функции (FC)</td></tr><tr><td>Макс. число<td><td>1 024; Диапазон числовых значений: от 0 до 7999</td></tr><tr><td>Макс. размер<td><td>64 kbyte</td></tr><tr><td>Организационные блоки (OB)</td></tr><tr><td>Описание<td><td>см. систему команд</td></tr><tr><td>Макс. размер<td><td>64 kbyte</td></tr><tr><td>Число свободных организационных блоков циклического выполнения<td><td>1; OB 1</td></tr><tr><td>Число организационных блоков прерывания по времени<td><td>1; OB 10</td></tr><tr><td>Число организационных блоков прерываний с задержкой<td><td>2; OB 20, 21</td></tr><tr><td>Число организационных блоков циклических прерываний<td><td>4; OB 32, 33, 34, 35</td></tr><tr><td>Число организационных блоков аппаратного прерывания<td><td>1; OB 40</td></tr><tr><td>Число пусковых организационных блоков<td><td>1; OB 100</td></tr><tr><td>Число организационных блоков обработки асинхронных ошибок<td><td>4; OB 80, 82, 85, 87</td></tr><tr><td>Число организационных блоков обработки синхронных ошибок<td><td>2; OB 121, 122</td></tr><tr><td>Глубина вложенности</td></tr><tr><td>на класс приоритета<td><td>16</td></tr><tr><td>дополнительно на организационный блок обаботки ошибок<td><td>4</td></tr><tr><td>Счетчики, таймеры и их остаток</td></tr><tr><td>Счетчик S7</td></tr><tr><td>Число<td><td>256</td></tr><tr><td>Остаточность</td></tr><tr><td>— настраивается<td><td>Да</td></tr><tr><td>— нижний предел<td><td>0</td></tr><tr><td>— верхний предел<td><td>255</td></tr><tr><td>— предварительно задано<td><td>от Z 0 до Z 7</td></tr><tr><td>Диапазон счета</td></tr><tr><td>— нижний предел<td><td>0</td></tr><tr><td>— верхний предел<td><td>999</td></tr><tr><td>Счетчик IEC</td></tr><tr><td>есть<td><td>Да</td></tr><tr><td>Вид<td><td>Системный функциональный блок</td></tr><tr><td>Число<td><td>неограниченное число (ограничение устанавливается только посредством ОЗУ)</td></tr><tr><td>Таймеры S7</td></tr><tr><td>Число<td><td>256</td></tr><tr><td>Остаточность</td></tr><tr><td>— настраивается<td><td>Да</td></tr><tr><td>— нижний предел<td><td>0</td></tr><tr><td>— верхний предел<td><td>255</td></tr><tr><td>— предварительно задано<td><td>без остаточности</td></tr><tr><td>Временной диапазон</td></tr><tr><td>— нижний предел<td><td>10 ms</td></tr><tr><td>— верхний предел<td><td>9 990 s</td></tr><tr><td>Таймер IEC</td></tr><tr><td>есть<td><td>Да</td></tr><tr><td>Вид<td><td>Системный функциональный блок</td></tr><tr><td>Число<td><td>неограниченное число (ограничение устанавливается только посредством ОЗУ)</td></tr><tr><td>Области данных и их остаток</td></tr><tr><td>остаточная область данных, общая<td><td>Все, макс. 64 Кбайт</td></tr><tr><td>Маркер</td></tr><tr><td>Макс. число<td><td>256 byte</td></tr><tr><td>Есть остаток<td><td>Да; от MB 0 до MB 255</td></tr><tr><td>Предварительно заданный остаток<td><td>от MB 0 до MB 15</td></tr><tr><td>Число меток синхронизации<td><td>8; 1 байт маркера</td></tr><tr><td>Блоки управляющих данных</td></tr><tr><td>Макс. число<td><td>1 024; Диапазон числовых значений: от 1 до 16000</td></tr><tr><td>Макс. размер<td><td>64 kbyte</td></tr><tr><td>Настраиваемый остаток<td><td>Да; посредством свойства Non Retain на блоке данных</td></tr><tr><td>Предварительно заданный остаток<td><td>Да</td></tr><tr><td>Локальные данные</td></tr><tr><td>на класс приоритета, макс.<td><td>32 kbyte; макс. 2 Кбайт на блок</td></tr><tr><td>Адресная область</td></tr><tr><td>Периферийная адресная область</td></tr><tr><td>Вводы<td><td>1 024 byte</td></tr><tr><td>Выводы<td><td>1 024 byte</td></tr><tr><td>Образ процесса</td></tr><tr><td>Вводы<td><td>1 024 byte</td></tr><tr><td>Выводы<td><td>1 024 byte</td></tr><tr><td>Вводы, настраивается<td><td>1 024 byte</td></tr><tr><td>Выводы, настраивается<td><td>1 024 byte</td></tr><tr><td>Вводы, предварительно задано<td><td>128 byte</td></tr><tr><td>Выводы, предварительно задано<td><td>128 byte</td></tr><tr><td>Цифровые каналы</td></tr><tr><td>Вводы<td><td>1 024</td></tr><tr><td>— в том числе централизованных<td><td>1 024</td></tr><tr><td>Выводы<td><td>1 024</td></tr><tr><td>— в том числе централизованных<td><td>1 024</td></tr><tr><td>Аналоговые каналы</td></tr><tr><td>Вводы<td><td>256</td></tr><tr><td>— в том числе централизованных<td><td>256</td></tr><tr><td>Выводы<td><td>256</td></tr><tr><td>— в том числе централизованных<td><td>256</td></tr><tr><td>Конфигурация аппаратного обеспечения</td></tr><tr><td>Количество расширительных устройств, макс.<td><td>3</td></tr><tr><td>Число ведущих устройств DP</td></tr><tr><td>встроенный<td><td>0</td></tr><tr><td>по CP<td><td>4</td></tr><tr><td>Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется)</td></tr><tr><td>Функциональные модули<td><td>8</td></tr><tr><td>Коммуникационные процессоры, LAN<td><td>10</td></tr><tr><td>Монтажные стойки</td></tr><tr><td>Макс. число монтажных стоек<td><td>4</td></tr><tr><td>Макс. число модулей на монтажную стойку<td><td>8</td></tr><tr><td>Время</td></tr><tr><td>Часы</td></tr><tr><td>буферные и синхронизируемые<td><td>Да</td></tr><tr><td>Время хранения в буфере<td><td>6 wk; при температуре окружающей среды 40 °C</td></tr><tr><td>Макс. отклонение в день<td><td>10 s; норм.: 2 с</td></tr><tr><td>Работа часов после включения сетевого питания<td><td>После отключения сети часы продолжают работать</td></tr><tr><td>Работа часов после завершения времени хранения в буфере<td><td>Часы продолжают работать с момента времени, в который была отключена сеть</td></tr><tr><td>Счетчик рабочего времени</td></tr><tr><td>Число<td><td>1</td></tr><tr><td>Числовые значения/диапазон числовых значений<td><td>0</td></tr><tr><td>Диапазон значений<td><td>от 0 до 2^31 часов (при использовании SFC 101)</td></tr><tr><td>Степень детализации<td><td>1 час</td></tr><tr><td>остаточн.<td><td>Да; при каждом запуске нужно запускать заново</td></tr><tr><td>Синхронизация времени</td></tr><tr><td>поддерживается<td><td>Да</td></tr><tr><td>на MPI, ведущее устройство<td><td>Да</td></tr><tr><td>на MPI, починенное устройство<td><td>Да</td></tr><tr><td>в AS, ведущее устройство<td><td>Да</td></tr><tr><td>в AS, подчиненное устройство<td><td>Нет</td></tr><tr><td>Цифровые входы</td></tr><tr><td>Число входов<td><td>0</td></tr><tr><td>Цифровые выводы</td></tr><tr><td>Вид выходов<td><td>0</td></tr><tr><td>Аналоговые вводы</td></tr><tr><td>Число аналоговых входов<td><td>0</td></tr><tr><td>Аналоговые выводы</td></tr><tr><td>Число аналоговых выходов<td><td>0</td></tr><tr><td>Интерфейсы</td></tr><tr><td>Число интерфейсов Industrial Ethernet<td><td>0</td></tr><tr><td>Число интерфейсов RS 485<td><td>1; MPI</td></tr><tr><td>Число интерфейсов RS 422<td><td>0</td></tr><tr><td>1. интерфейс</td></tr><tr><td>Тип интерфейса<td><td>встроенный интерфейс RS 485</td></tr><tr><td>Физические параметры<td><td>RS 485</td></tr><tr><td>гальванически развязанный<td><td>Нет</td></tr><tr><td>Макс. электропитание интерфейса (от 15 до 30 В пост. тока)<td><td>200 mA</td></tr><tr><td>Функции</td></tr><tr><td>MPI<td><td>Да</td></tr><tr><td>Ведущее устройство PROFIBUS DP<td><td>Нет</td></tr><tr><td>Подчиненное устройство PROFIBUS DP<td><td>Нет</td></tr><tr><td>Двухточечное соединение<td><td>Нет</td></tr><tr><td>MPI</td></tr><tr><td>Макс. скорости передачи данных<td><td>187,5 kbit/s</td></tr><tr><td>Службы</td></tr><tr><td>— Связь PG/OP<td><td>Да</td></tr><tr><td>— Маршрутизация<td><td>Нет</td></tr><tr><td>— Глобальная система передачи данных<td><td>Да</td></tr><tr><td>— Базовая S7 связь<td><td>Да</td></tr><tr><td>— S7 связь<td><td>Да; только сервер, соединение проектируется с одной стороны</td></tr><tr><td>— S7 связь, в качестве клиента<td><td>Нет</td></tr><tr><td>— S7 связь, в качестве сервера<td><td>Да</td></tr><tr><td>Функции связи</td></tr><tr><td>Связь PG/OP<td><td>Да</td></tr><tr><td>Маршрутизация наборов данных<td><td>Нет</td></tr><tr><td>Глобальная система передачи данных</td></tr><tr><td>поддерживается<td><td>Да</td></tr><tr><td>Макс. число GD контуров<td><td>8</td></tr><tr><td>Макс. число GD пакетов<td><td>8</td></tr><tr><td>Макс. число GD пакетов, отправитель<td><td>8</td></tr><tr><td>Макс. число GD пакетов, получатель<td><td>8</td></tr><tr><td>Макс. размер GD пакетов<td><td>22 byte</td></tr><tr><td>Макс. размер GD пакетов (из них согласованных)<td><td>22 byte</td></tr><tr><td>Базовая S7 связь</td></tr><tr><td>поддерживается<td><td>Да</td></tr><tr><td>Макс. количество полезных данных на запрос<td><td>76 byte</td></tr><tr><td>Макс. количество полезных данных на запрос (из них согласованных)<td><td>76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера)</td></tr><tr><td>S7 связь</td></tr><tr><td>поддерживается<td><td>Да</td></tr><tr><td>в качестве сервера<td><td>Да</td></tr><tr><td>в качестве клиента<td><td>Да; посредством CP и загружаемых FB</td></tr><tr><td>Макс. количество полезных данных на запрос<td><td>180 byte; при использовании PUT/GET</td></tr><tr><td>Макс. количество полезных данных на запрос (из них согласованных)<td><td>240 byte; в качестве сервера</td></tr><tr><td>S5 совместимая связь</td></tr><tr><td>поддерживается<td><td>Да; посредством CP и загружаемых FC</td></tr><tr><td>Число соединений</td></tr><tr><td>общее<td><td>12</td></tr><tr><td>применяется для PG связи<td><td>11</td></tr><tr><td>— резервируется для PG связи<td><td>1</td></tr><tr><td>— настраивается для PG связи, мин.<td><td>1</td></tr><tr><td>— настраивается для PG связи, макс.<td><td>11</td></tr><tr><td>применяется для OP связи<td><td>11</td></tr><tr><td>— резервируется для OP связи<td><td>1</td></tr><tr><td>— настраивается для OP связи, мин.<td><td>1</td></tr><tr><td>— настраивается для OP связи, макс.<td><td>11</td></tr><tr><td>применяется для базовой S7 связи<td><td>8</td></tr><tr><td>— резервируется для базовой S7 связи<td><td>0</td></tr><tr><td>— настраивается для S7 связи, мин.<td><td>0</td></tr><tr><td>— настраивается для S7 связи, макс.<td><td>8</td></tr><tr><td>Функции оповещения S7</td></tr><tr><td>Макс. число запрашиваемых станций для функций оповещения<td><td>12; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7</td></tr><tr><td>Сообщения диагностики процессов<td><td>Да</td></tr><tr><td>макс. число одновременно активных блоков Alarm S<td><td>300</td></tr><tr><td>Функции испытания и ввода в эксплуатацию</td></tr><tr><td>Блок состояния<td><td>Да; до 2 одновременно</td></tr><tr><td>Одиночный шаг<td><td>Да</td></tr><tr><td>Число контрольных точек<td><td>4</td></tr><tr><td>Состояние/управление</td></tr><tr><td>Переменные состояние/управления<td><td>Да</td></tr><tr><td>Переменные<td><td>входы, выходы, маркеры, блоки данных, таймеры, счетчики</td></tr><tr><td>Макс. число переменных<td><td>30</td></tr><tr><td>— из них переменных состояния, макс.<td><td>30</td></tr><tr><td>— из них переменных управления, макс.<td><td>14</td></tr><tr><td>Принудительное исполнение</td></tr><tr><td>Принудительное исполнение<td><td>Да</td></tr><tr><td>Принудительное исполнение, переменные<td><td>Входы, выходы</td></tr><tr><td>Макс. число переменных<td><td>10</td></tr><tr><td>Диагностический буфер</td></tr><tr><td>есть<td><td>Да</td></tr><tr><td>Макс. число элементов<td><td>500</td></tr><tr><td>— настраивается<td><td>Нет</td></tr><tr><td>— из них устойчивых к отказу сети<td><td>100; Только последние 100 элементов являются остаточными</td></tr><tr><td>Макс. число элементов, считываемых в режиме RUN<td><td>499</td></tr><tr><td>— настраивается<td><td>Да; с 10 до 499</td></tr><tr><td>— предварительно задано<td><td>10</td></tr><tr><td>Сервисные данные</td></tr><tr><td>считываемые<td><td>Да</td></tr><tr><td>Окружающие условия</td></tr><tr><td>Температура окружающей среды при эксплуатации</td></tr><tr><td>мин.<td><td>0 °C</td></tr><tr><td>макс.<td><td>60 °C</td></tr><tr><td>Проектирование</td></tr><tr><td>Программное обеспечение для проектирования</td></tr><tr><td>STEP 7<td><td>Да; не ниже версии V 5.2 SP1 + аппаратное обновление</td></tr><tr><td>Программирование</td></tr><tr><td>Операционный резерв<td><td>см. систему команд</td></tr><tr><td>Круглые скобки<td><td>8</td></tr><tr><td>Системные функции (SFC)<td><td>см. систему команд</td></tr><tr><td>Системные функциональные блоки (SFB)<td><td>см. систему команд</td></tr><tr><td>Язык программирования</td></tr><tr><td>— KOP<td><td>Да</td></tr><tr><td>— FUP<td><td>Да</td></tr><tr><td>— AWL<td><td>Да</td></tr><tr><td>— SCL<td><td>Да</td></tr><tr><td>— CFC<td><td>Да</td></tr><tr><td>— GRAPH<td><td>Да</td></tr><tr><td>— HiGraph®<td><td>Да</td></tr><tr><td>Защита ноу хау</td></tr><tr><td>Защита программ пользователя/защита паролем<td><td>Да</td></tr><tr><td>Кодирование блоков<td><td>Да; с S7 Block Privacy</td></tr><tr><td>Размеры</td></tr><tr><td>Ширина<td><td>40 mm</td></tr><tr><td>Высота<td><td>125 mm</td></tr><tr><td>Глубина<td><td>130 mm</td></tr><tr><td>Массы</td></tr><tr><td>Масса, прибл.<td><td>280 g</td></tr><tr><td>последнее изменение:<td><td>28.06.2016</td></tr>
Документи за мовами

Українська / English / Російська

EN Англійська

Інструкція користувача S7-300

S7-300_manual_en.pdf

EN PDF 267.78 KB
Технічний документ S7-300

S7-300_module_data_en.pdf

EN PDF 10 байты
