Tехнічна підтримка| Бренд | Siemens |
| Серія | S7-300 |
| тип модуля | EXT |

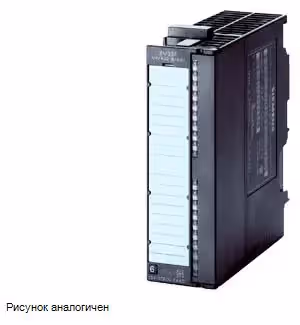

| sku | 6ES7334-0KE00-0AB0 |
| supply_voltage_V | 24DC |
| Число дискретних входів | - |
| Число аналогових входів | 4 |
| Число дискретних виходів | - |
| Число аналогових виходів | 2 |
| Примітка | <tr><td>SIMATIC S7 300, ANALOG MODULE SM 334, OPTICALLY ISOLATED, 4AE/2AA, 12 BIT, 0 10V F. PT100 (CLIMAT RANGE 120 155 DEGR.) AND 10 KOHM MEASURING RANGE, 1 X 20 PIN</td></tr><tr><td>Напряжение питания</td></tr><tr><td>Напряжение нагрузки L+</td></tr><tr><td>Номинальное значение (пост. ток)<td><td>24 V</td></tr><tr><td>Защита от перепутывания полярности<td><td>Да</td></tr><tr><td>Входной ток</td></tr><tr><td>из источника напряжения питания и напряжения нагрузки L+ (без нагрузки), макс.<td><td>80 mA</td></tr><tr><td>из шины на задней стойке 5 В пост. тока, макс.<td><td>60 mA</td></tr><tr><td>Рассеиваемая мощность</td></tr><tr><td>Нормальная рассеиваемая мощность<td><td>2 W</td></tr><tr><td>Аналоговые вводы</td></tr><tr><td>Число аналоговых входов<td><td>4</td></tr><tr><td>при измерении напряжения<td><td>2</td></tr><tr><td>при измерении сопротивления<td><td>4</td></tr><tr><td>Макс. допустимое входное напряжение для входа напряжения (предел разрушения)<td><td>20 V; при длительной нагрузке; 75 В макс. в течение 1 с (коэффициент заполнения 1:20)</td></tr><tr><td>Макс. время цикла (все каналы)<td><td>85 ms</td></tr><tr><td>Входные диапазоны</td></tr><tr><td>Напряжение<td><td>Да</td></tr><tr><td>Ток<td><td>Нет</td></tr><tr><td>Термоэлемент<td><td>Нет</td></tr><tr><td>Резистивный термометр<td><td>Да</td></tr><tr><td>Сопротивление<td><td>Да</td></tr><tr><td>Входные диапазоны (номинальные значения), напряжения</td></tr><tr><td>от 0 до +10 В<td><td>Да</td></tr><tr><td>Сопротивление на входе (от 0 до 10 В)<td><td>100 k</td></tr><tr><td>Диапазоны входных параметров (номинальные значения), термометр сопротивления</td></tr><tr><td>Pt 100<td><td>Да; только в климатической зоне</td></tr><tr><td>Диапазоны входных параметров (номинальные значения), сопротивления</td></tr><tr><td>от 0 до 10000 Ом<td><td>Да</td></tr><tr><td>Аналоговые выводы</td></tr><tr><td>Число аналоговых выходов<td><td>2</td></tr><tr><td>Макс. выходное напряжение, ток короткого замыкания<td><td>30 mA</td></tr><tr><td>Диапазоны выходных параметров, напряжение</td></tr><tr><td>от 0 до 10 В<td><td>Да</td></tr><tr><td>Сопротивление нагрузки (в номинальном диапазоне выхода)</td></tr><tr><td>при выходных напряжениях мин.<td><td>2,5 k</td></tr><tr><td>при выходных напряжениях, емкостная нагрузка, макс.<td><td>1 µF</td></tr><tr><td>Длина провода</td></tr><tr><td>экранированные, макс.<td><td>100 m</td></tr><tr><td>Формирование аналоговой величины</td></tr><tr><td>Время интегрирования и преобразования/разрешение на канал</td></tr><tr><td>Макс. разрешение с диапазоном перегрузки (бит со знаком)<td><td>12 bit</td></tr><tr><td>Время интегрирования (мс)<td><td>16,67 / 20 ms</td></tr><tr><td>Время установления</td></tr><tr><td>для омической нагрузки<td><td>0,8 ms</td></tr><tr><td>для емкостной нагрузки<td><td>0,8 ms</td></tr><tr><td>Датчики</td></tr><tr><td>Соединение сигнального датчика</td></tr><tr><td>для измерения сопротивления с двухпроводным соединением<td><td>Да</td></tr><tr><td>для измерения сопротивления с трехпроводным соединением<td><td>Да</td></tr><tr><td>для измерения сопротивления с четырехпроводным соединением<td><td>Да</td></tr><tr><td>Погрешности/точность</td></tr><tr><td>Эксплуатационный предел погрешности во всем диапазоне температуры</td></tr><tr><td>Напряжение относительно диапазона входных параметров, (+/ )<td><td>0,7 %; от 0 до 10 В</td></tr><tr><td>Сопротивление относительно диапазона входных параметров, (+/ )<td><td>3,5 %; 10 kOhm</td></tr><tr><td>Термометр сопротивления относительно диапазона входных параметров, (+/ )<td><td>1 %</td></tr><tr><td>Напряжение относительно диапазона выходных параметров, (+/ )<td><td>1 %</td></tr><tr><td>Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)</td></tr><tr><td>Напряжение относительно диапазона входных параметров, (+/ )<td><td>0,5 %; от 0 до 10 В</td></tr><tr><td>Сопротивление относительно диапазона входных параметров, (+/ )<td><td>2,8 %; 10 kOhm</td></tr><tr><td>Термометр сопротивления относительно диапазона входных параметров, (+/ )<td><td>0,8 %</td></tr><tr><td>Напряжение относительно диапазона выходных параметров, (+/ )<td><td>0,85 %</td></tr><tr><td>Аварийные сигналы/диагностика/информация о состоянии</td></tr><tr><td>Аварийные сигналы<td><td>Нет</td></tr><tr><td>Диагностические функции<td><td>Нет</td></tr><tr><td>Гальваническая развязка</td></tr><tr><td>Гальваническая развязка аналоговых вводов</td></tr><tr><td>между каналами и шиной на задней стенке<td><td>Да</td></tr><tr><td>Гальваническая развязка аналоговых выводов</td></tr><tr><td>между каналами и шиной на задней стенке<td><td>Да</td></tr><tr><td>Изоляция</td></tr><tr><td>Изоляция, испытанная посредством<td><td>500 В пост. тока</td></tr><tr><td>Соединения</td></tr><tr><td>Требуемый передний штекер<td><td>20 полюсный</td></tr><tr><td>Размеры</td></tr><tr><td>Ширина<td><td>40 mm</td></tr><tr><td>Высота<td><td>125 mm</td></tr><tr><td>Глубина<td><td>117 mm</td></tr><tr><td>Массы</td></tr><tr><td>Масса, прибл.<td><td>200 g</td></tr><tr><td>последнее изменение:<td><td>28.06.2016</td></tr> |
