6ES7332-5HB01-0AB0 Програмований контролер Siemens

Є в наявності
sku: 6ES7332-5HB01-0AB0

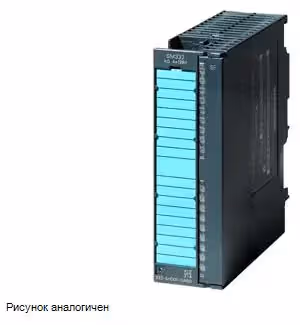

6ES7332-5HB01-0AB0 Програмований контролер Siemens
Клікніть для збільшення
Siemens
Є в наявності
35 405 грн
Бренд: Siemens
Серія: S7-300
тип модуля: EXT
supply_voltage:
output_type:
Інтерфейс:
Число входів:
Кількість релейних виходів:
USB порт:
Число дискретних виходів:
high_speed_outputs:

delivery-iconСпособи доставки та оплата

  • Nova Poshta OfficeНовою Поштою до відділення або курєром за адресою
  • OplataБезготівкова оплата

delivery-iconСервіс та Гарантія

  • Гарантія 24 місяці
  • Повернення товару впродовж 14 днів
  • Офіційний Сервісний центр

delivery-iconTехнічна підтримка

  • Допомога в налаштуванні та підборі
  • Зацікавив товар?
    Наш продавець проконсультує Вас.
  • Характеристики
  • Документація
  • Відгуки (0)
Бренд Siemens
Серія S7-300
тип модуля EXT
sku 6ES7332-5HB01-0AB0
supply_voltage_V 24DC
Число дискретних входів Немає
Число аналогових входів Немає
Число аналогових виходів 2
Примітка <tr><td>SIMATIC S7 300, ANALOG OUTPUT SM 332, FLOATING, 2 AO, U/I; 11/12 BITS RESOL., 20 PIN., REMOVE/INSERT WITH ACTIVE BACKPLANE BUS</td></tr><tr><td>Напряжение питания</td></tr><tr><td>Напряжение нагрузки L+</td></tr><tr><td>Номинальное значение (пост. ток)<td><td>24 V</td></tr><tr><td>Защита от перепутывания полярности<td><td>Да</td></tr><tr><td>Входной ток</td></tr><tr><td>из источника напряжения нагрузки L+ (без нагрузки), макс.<td><td>135 mA</td></tr><tr><td>из шины на задней стойке 5 В пост. тока, макс.<td><td>60 mA</td></tr><tr><td>Рассеиваемая мощность</td></tr><tr><td>Нормальная рассеиваемая мощность<td><td>3 W</td></tr><tr><td>Аналоговые выводы</td></tr><tr><td>Число аналоговых выходов<td><td>2</td></tr><tr><td>Макс. выходное напряжение, ток короткого замыкания<td><td>25 mA</td></tr><tr><td>Макс. выходной ток, напряжение при работе без нагрузки<td><td>18 V</td></tr><tr><td>Диапазоны выходных параметров, напряжение</td></tr><tr><td>от 0 до 10 В<td><td>Да</td></tr><tr><td>от 1 В до 5 В<td><td>Да</td></tr><tr><td>от 10 до +10 В<td><td>Да</td></tr><tr><td>Диапазоны выходных параметров, ток</td></tr><tr><td>от 0 до 20 мА<td><td>Да</td></tr><tr><td>от 20 мА до +20 мА<td><td>Да</td></tr><tr><td>от 4 мА до 20 мA<td><td>Да</td></tr><tr><td>Сопротивление нагрузки (в номинальном диапазоне выхода)</td></tr><tr><td>при выходных напряжениях мин.<td><td>1 k</td></tr><tr><td>при выходных напряжениях, емкостная нагрузка, макс.<td><td>1 µF</td></tr><tr><td>при выходных токах, макс.<td><td>500 </td></tr><tr><td>при выходных токах, индуктивная нагрузка, макс.<td><td>10 mH</td></tr><tr><td>Длина провода</td></tr><tr><td>экранированные, макс.<td><td>200 m</td></tr><tr><td>Формирование аналоговой величины для выходов</td></tr><tr><td>Время интегрирования и преобразования/разрешение на канал</td></tr><tr><td>Макс. разрешение с диапазоном перегрузки (бит со знаком)<td><td>12 bit; ±10 В, ±20 мА, от 4 до 20 мА, от 1 до 5 В: 11 бит + знак; от 0 до 10 В, от 0 до 20 мА: 12 бит</td></tr><tr><td>Время преобразования (на канал)<td><td>0,8 ms</td></tr><tr><td>Время установления</td></tr><tr><td>для омической нагрузки<td><td>0,2 ms</td></tr><tr><td>для емкостной нагрузки<td><td>3,3 ms</td></tr><tr><td>для индуктивной нагрузки<td><td>0,5 ms; 0,5 мс (1 мГн); 3,3 мс (10 мГн)</td></tr><tr><td>Погрешности/точность</td></tr><tr><td>Эксплуатационный предел погрешности во всем диапазоне температуры</td></tr><tr><td>Напряжение относительно диапазона выходных параметров, (+/ )<td><td>0,5 %</td></tr><tr><td>Ток относительно диапазона выходных параметров, (+/ )<td><td>0,6 %</td></tr><tr><td>Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)</td></tr><tr><td>Напряжение относительно диапазона выходных параметров, (+/ )<td><td>0,4 %</td></tr><tr><td>Ток тносительно диапазона выходных параметров, (+/ )<td><td>0,5 %</td></tr><tr><td>Аварийные сигналы/диагностика/информация о состоянии</td></tr><tr><td>Диагностические функции<td><td>Да; параметрируемое</td></tr><tr><td>Возможность включения заменяющих значений<td><td>Да; параметрируемое</td></tr><tr><td>Аварийные сигналы</td></tr><tr><td>Диагностический сигнал<td><td>Да; параметрируемое</td></tr><tr><td>Диагностические сообщения</td></tr><tr><td>Считываемая диагностическая информация<td><td>Да</td></tr><tr><td>Диагностический светодиодный индикатор</td></tr><tr><td>Суммарная ошибки SF (красный)<td><td>Да</td></tr><tr><td>Гальваническая развязка</td></tr><tr><td>Гальваническая развязка аналоговых выводов</td></tr><tr><td>между каналами и шиной на задней стенке<td><td>Да</td></tr><tr><td>Изоляция</td></tr><tr><td>Изоляция, испытанная посредством<td><td>500 В пост. тока</td></tr><tr><td>Соединения</td></tr><tr><td>Требуемый передний штекер<td><td>20 полюсный</td></tr><tr><td>Размеры</td></tr><tr><td>Ширина<td><td>40 mm</td></tr><tr><td>Высота<td><td>125 mm</td></tr><tr><td>Глубина<td><td>117 mm</td></tr><tr><td>Массы</td></tr><tr><td>Масса, прибл.<td><td>220 g</td></tr><tr><td>последнее изменение:<td><td>20.06.2016</td></tr>
Документи за мовами

Українська / English / Російська

EN Англійська

Інструкція користувача S7-300

S7-300_manual_en.pdf

EN PDF 267.78 KB
Технічний документ S7-300

S7-300_module_data_en.pdf

EN PDF 10 байты
