<tr><td>SIMATIC S7 300, ANALOG INPUT SM 331, OPTICALLY ISOLATED, 8 AE; +/ 5/10V, 1 5 V, +/ 20MA, 0/4 TO 20MA, 16 BIT (55 MS), 1 COMMON POINT(50 V COM.), 1 X 40 PIN</td></tr><tr><td>Входной ток</td></tr><tr><td>из шины на задней стойке 5 В пост. тока, макс.<td><td>130 mA</td></tr><tr><td>Рассеиваемая мощность</td></tr><tr><td>Нормальная рассеиваемая мощность<td><td>0,6 W</td></tr><tr><td>Аналоговые вводы</td></tr><tr><td>Число аналоговых входов<td><td>8</td></tr><tr><td>Макс. допустимое входное напряжение для входа напряжения (предел разрушения)<td><td>50 V; при длительной нагрузке</td></tr><tr><td>Макс. допустимый входной ток для токового входа (предел разрушения)<td><td>32 mA</td></tr><tr><td>Входные диапазоны</td></tr><tr><td>Напряжение<td><td>Да</td></tr><tr><td>Ток<td><td>Да</td></tr><tr><td>Термоэлемент<td><td>Нет</td></tr><tr><td>Резистивный термометр<td><td>Нет</td></tr><tr><td>Сопротивление<td><td>Нет</td></tr><tr><td>Входные диапазоны (номинальные значения), напряжения</td></tr><tr><td>от 0 до +10 В<td><td>Нет</td></tr><tr><td>от 1 В до 5 В<td><td>Да</td></tr><tr><td>Входное сопротивление (от 1 В до 5 В)<td><td>2 M</td></tr><tr><td>От 1 В до 10 В<td><td>Нет</td></tr><tr><td>от 1 до +1 В<td><td>Нет</td></tr><tr><td>от 10 до +10 В<td><td>Да</td></tr><tr><td>Сопротивление на входе (от 10 до 10 В)<td><td>2 M</td></tr><tr><td>от 2,5 до +2,5 В<td><td>Нет</td></tr><tr><td>от 250 до +250 мВ<td><td>Нет</td></tr><tr><td>от 5 до +5 В<td><td>Да</td></tr><tr><td>Сопротивление на входе (от 5 до +5 В)<td><td>2 M</td></tr><tr><td>от 50 до +50 мВ<td><td>Нет</td></tr><tr><td>от 500 до +500 мВ<td><td>Нет</td></tr><tr><td>от 80 до +80 мВ<td><td>Нет</td></tr><tr><td>Диапазоны входных параметров (номинальные значения), ток</td></tr><tr><td>от 0 до 20 мА<td><td>Да</td></tr><tr><td>Сопротивление на входе (от 0 до 20 мА)<td><td>250 </td></tr><tr><td>от 10 мА до +10 мА<td><td>Нет</td></tr><tr><td>от 20 мА до +20 мА<td><td>Да</td></tr><tr><td>Входное сопротивление (от 20 мА до +20 мА)<td><td>250 </td></tr><tr><td>от 3,2 до +3,2 мА<td><td>Нет</td></tr><tr><td>от 4 мА до 20 мA<td><td>Да</td></tr><tr><td>Входное сопротивление (от 4 мА до 20 мA)<td><td>250 </td></tr><tr><td>Диапазоны входных параметров (номинальные значения), термоэлементы</td></tr><tr><td>Тип B<td><td>Нет</td></tr><tr><td>Тип C<td><td>Нет</td></tr><tr><td>Тип E<td><td>Нет</td></tr><tr><td>Тип J<td><td>Нет</td></tr><tr><td>Тип K<td><td>Нет</td></tr><tr><td>Тип L<td><td>Нет</td></tr><tr><td>Тип N<td><td>Нет</td></tr><tr><td>Тип R<td><td>Нет</td></tr><tr><td>Тип S<td><td>Нет</td></tr><tr><td>Тип T<td><td>Нет</td></tr><tr><td>Тип U<td><td>Нет</td></tr><tr><td>Тип TXK/TXK(L) согласно ГОСТ<td><td>Нет</td></tr><tr><td>Диапазоны входных параметров (номинальные значения), термометр сопротивления</td></tr><tr><td>Cu 10<td><td>Нет</td></tr><tr><td>Ni 100<td><td>Нет</td></tr><tr><td>Ni 1000<td><td>Нет</td></tr><tr><td>LG Ni 1000<td><td>Нет</td></tr><tr><td>Ni 120<td><td>Нет</td></tr><tr><td>Ni 200<td><td>Нет</td></tr><tr><td>Ni 500<td><td>Нет</td></tr><tr><td>Pt 100<td><td>Нет</td></tr><tr><td>Pt 1000<td><td>Нет</td></tr><tr><td>Pt 200<td><td>Нет</td></tr><tr><td>Pt 500<td><td>Нет</td></tr><tr><td>Диапазоны входных параметров (номинальные значения), сопротивления</td></tr><tr><td>от 0 до 150 Ом<td><td>Нет</td></tr><tr><td>от 0 до 300 Ом<td><td>Нет</td></tr><tr><td>от 0 до 600 Ом<td><td>Нет</td></tr><tr><td>от 0 до 6000 Ом<td><td>Нет</td></tr><tr><td>Длина провода</td></tr><tr><td>экранированные, макс.<td><td>200 m</td></tr><tr><td>Формирование аналоговой величины для входов</td></tr><tr><td>Принцип измерения<td><td>встроен.</td></tr><tr><td>Время интегрирования и преобразования/разрешение на канал</td></tr><tr><td>Макс. разрешение с диапазоном перегрузки (бит со знаком)<td><td>16 bit; однополюсный: 15/15/15/15 бит; двухполюсный: 15 бит + знак/15 бит + знак/15 бит + знак/15 бит + знак</td></tr><tr><td>Настраиваемое время интегрирования<td><td>Да; 10/16,67/20/100 мс</td></tr><tr><td>Подавление напряжения помех для частоты помех f1 в Гц<td><td>400 / 60 / 50 / 10 Гц</td></tr><tr><td>Датчики</td></tr><tr><td>Соединение сигнального датчика</td></tr><tr><td>для измерения напряжения в качестве 2 проводного измерительного преобразователя<td><td>Да; с внешним измерительным преобразователем, возможно с автономным питанием измерительного преобразователя</td></tr><tr><td>для измерения напряжения в качестве 4 проводного измерительного преобразователя<td><td>Да</td></tr><tr><td>Погрешности/точность</td></tr><tr><td>Эксплуатационный предел погрешности во всем диапазоне температуры</td></tr><tr><td>Напряжение относительно диапазона входных параметров, (+/ )<td><td>0,1 %; при Ucm = 0 В и/или ±0,7 % при Ucm = 50 В</td></tr><tr><td>Ток относительно диапазона входных параметров, (+/ )<td><td>0,3 %; при Ucm = 0 В и/или ±0,9 % при Ucm = 50 В</td></tr><tr><td>Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)</td></tr><tr><td>Напряжение относительно диапазона входных параметров, (+/ )<td><td>0,05 %</td></tr><tr><td>Ток относительно диапазона входных параметров, (+/ )<td><td>0,05 %</td></tr><tr><td>Аварийные сигналы/диагностика/информация о состоянии</td></tr><tr><td>Диагностические функции<td><td>Да; параметрируемое</td></tr><tr><td>Аварийные сигналы</td></tr><tr><td>Диагностический сигнал<td><td>Да; параметрируемое</td></tr><tr><td>Сигнал предельного значения<td><td>Да; параметрируемый, каналы 0 и 2</td></tr><tr><td>Диагностические сообщения</td></tr><tr><td>Считываемая диагностическая информация<td><td>Да</td></tr><tr><td>Диагностический светодиодный индикатор</td></tr><tr><td>Суммарная ошибки SF (красный)<td><td>Да</td></tr><tr><td>Гальваническая развязка</td></tr><tr><td>Гальваническая развязка аналоговых вводов</td></tr><tr><td>между каналами и шиной на задней стенке<td><td>Да</td></tr><tr><td>Изоляция</td></tr><tr><td>Изоляция, испытанная посредством<td><td>500 В пост. тока</td></tr><tr><td>Соединения</td></tr><tr><td>Требуемый передний штекер<td><td>40 полюсный</td></tr><tr><td>Размеры</td></tr><tr><td>Ширина<td><td>40 mm</td></tr><tr><td>Высота<td><td>125 mm</td></tr><tr><td>Глубина<td><td>117 mm</td></tr><tr><td>Массы</td></tr><tr><td>Масса, прибл.<td><td>272 g</td></tr><tr><td>последнее изменение:<td><td>20.06.2016</td></tr>
На цій сторінці інформація про

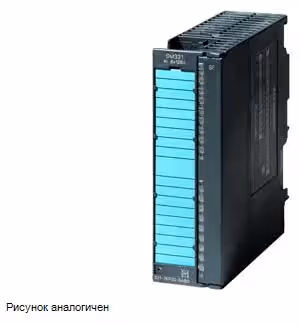

Програмований контролер Siemens ( 6ES7331-7NF00-0AB0 )
з докладним описом технічних характеристик
.
Ви можете завантажити
документацію для 6ES7331-7NF00-0AB0, серії S7-300 від виробника Siemens
.
Купити 6ES73317NF000AB0
і звернеться за технічною консультацією.
Наші Інженери допоможуть Вам обрати та купити
6ES7331-7NF00-0AB0 тільки високої якості за доступними цінами. Гарантія.
6ES7331-7NF00-0AB0
