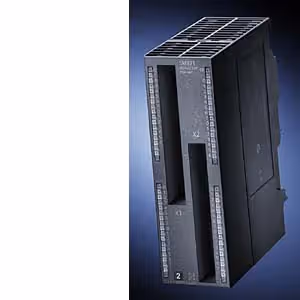

6ES7322-1BP50-0AA0 Програмований контролер Siemens
Є в наявності
sku: 6ES7322-1BP50-0AA0
Є в наявності
74 224 грн
Бренд: Siemens
Серія: S7-300
тип модуля: EXT
supply_voltage:
output_type:
Інтерфейс:
Число входів:
Кількість релейних виходів:
USB порт:
Число дискретних виходів: 64
high_speed_outputs:
Способи доставки та оплата
Новою Поштою до відділення або курєром за адресою
Безготівкова оплата
Сервіс та Гарантія
- Гарантія 24 місяці
- Повернення товару впродовж 14 днів
- Офіційний Сервісний центр
Tехнічна підтримка
- Допомога в налаштуванні та підборі
- Зацікавив товар?
Наш продавець проконсультує Вас.
- Характеристики
- Документація
- Відгуки (0)
| Бренд | Siemens |
| Серія | S7-300 |
| тип модуля | EXT |
| sku | 6ES7322-1BP50-0AA0 |
| supply_voltage_V | 24DC |
| Число дискретних входів | Немає |
| Число аналогових входів | Немає |
| Число дискретних виходів | 64 |
| Число аналогових виходів | Немає |
| Примітка | <tr><td>SIMATIC S7 300 DIGITAL OUTPUT SM322, OPTICALLY ISOLATED IN GROUPS OF 16, 64DO, DC 24V, 0.3A M WRITE TOTAL CURRENT 2A/GROUP 8A/MODULE TERMINAL BLOCKS 6ES7392 1.N00 0AA0 AND CABLES 6ES7392 4...0 0AA0 NECESSARY</td></tr><tr><td>Напряжение питания</td></tr><tr><td>Напряжение нагрузки L+</td></tr><tr><td>Номинальное значение (пост. ток)<td><td>24 V</td></tr><tr><td>Допустимый диапазон, нижний предел (пост. ток)<td><td>20,4 V</td></tr><tr><td>Допустимый диапазон, верхний предел (пост. ток)<td><td>28,8 V</td></tr><tr><td>Входной ток</td></tr><tr><td>из источника напряжения нагрузки L+ (без нагрузки), макс.<td><td>75 mA</td></tr><tr><td>из шины на задней стойке 5 В пост. тока, макс.<td><td>100 mA</td></tr><tr><td>Рассеиваемая мощность</td></tr><tr><td>Нормальная рассеиваемая мощность<td><td>6 W</td></tr><tr><td>Цифровые выводы</td></tr><tr><td>Вид выходов<td><td>64</td></tr><tr><td>Ограничение индуктивного напряжения отключения<td><td>M + (45 В)</td></tr><tr><td>Коммутационная способность выходов</td></tr><tr><td>при ламповой нагрузке, макс.<td><td>5 W</td></tr><tr><td>Диапазон сопротивления нагрузке</td></tr><tr><td>нижний предел<td><td>80 </td></tr><tr><td>верхний предел<td><td>10 k</td></tr><tr><td>Выходное напряжение</td></tr><tr><td>для сигнала "1", мин.<td><td>M + (0,5 В)</td></tr><tr><td>Выходной ток</td></tr><tr><td>для сигнала "1", номинальное значение<td><td>0,3 A</td></tr><tr><td>для сигнала "1", диапазон допустимых значений, мин.<td><td>2,4 mA</td></tr><tr><td>для сигнала "1", диапазон допустимых значений, макс.<td><td>0,36 A</td></tr><tr><td>Частота коммутации</td></tr><tr><td>при омической нагрузке, макс.<td><td>100 Hz</td></tr><tr><td>при индуктивной нагрузке, макс.<td><td>0,5 Hz</td></tr><tr><td>при ламповой нагрузке, макс.<td><td>10 Hz</td></tr><tr><td>Суммарный ток выходов (на узел)</td></tr><tr><td>горизонтальное монтажное положение</td></tr><tr><td>— до 40 °C, макс.<td><td>1,6 A</td></tr><tr><td>— до 60 , макс.<td><td>1,2 A</td></tr><tr><td>вертикальное монтажное положение</td></tr><tr><td>— до 40 °C, макс.<td><td>1,6 A</td></tr><tr><td>Суммарный ток выходов (на модуль)</td></tr><tr><td>горизонтальное монтажное положение</td></tr><tr><td>— до 60 , макс.<td><td>4,8 A</td></tr><tr><td>все остальные монтажные положения</td></tr><tr><td>— до 40 °C, макс.<td><td>6,4 A</td></tr><tr><td>Длина провода</td></tr><tr><td>экранированные, макс.<td><td>1 000 m</td></tr><tr><td>неэкранированные, макс.<td><td>600 m</td></tr><tr><td>Аварийные сигналы/диагностика/информация о состоянии</td></tr><tr><td>Диагностические функции<td><td>Нет</td></tr><tr></tr><tr><td>Диагностический сигнал<td><td>Нет</td></tr><tr><td>Диагностические сообщения</td></tr><tr><td>Обрыв провода<td><td>Нет</td></tr><tr><td>Короткое замыкание<td><td>Нет</td></tr><tr><td>Срабатывание предохранителя<td><td>Нет</td></tr><tr><td>Отсутствие напряжения нагрузки<td><td>Нет</td></tr><tr><td>Диагностический светодиодный индикатор</td></tr><tr><td>Номинальное напряжение нагрузки PWR (зеленый)<td><td>Нет</td></tr><tr><td>Предохранитель OK FSG (зеленый)<td><td>Нет</td></tr><tr><td>Суммарная ошибки SF (красный)<td><td>Нет</td></tr><tr><td>Индикатор состояния цифрового выхода (зеленый)<td><td>Да</td></tr><tr><td>Индикатор ошибки канала F (красный)<td><td>Нет</td></tr><tr><td>Гальваническая развязка</td></tr><tr><td>Гальваническая развязка цифровых выводов</td></tr><tr><td>между каналами<td><td>Нет</td></tr><tr><td>между каналами, в блоках для<td><td>16</td></tr><tr><td>между каналами и шиной на задней стенке<td><td>Да; Оптронная пара</td></tr><tr><td>Изоляция</td></tr><tr><td>Изоляция, испытанная посредством<td><td>500 В пост. тока</td></tr><tr><td>Соединения</td></tr><tr><td>Требуемый передний штекер<td><td>Кабель: 6ES7 392 4Bxx0 0AA0 Клеммная коробка: 6ES7 392 1xN00 0AA0</td></tr><tr><td>Размеры</td></tr><tr><td>Ширина<td><td>40 mm</td></tr><tr><td>Высота<td><td>125 mm</td></tr><tr><td>Глубина<td><td>112 mm</td></tr><tr><td>Массы</td></tr><tr><td>Масса, прибл.<td><td>230 g</td></tr><tr><td>последнее изменение:<td><td>20.06.2016</td></tr> |
