Максимальна напруга / струм виходу загальний на точку
2А
Примітка
<tr><td>SIMATIC S7 1200, DIGITAL OUTPUT SM 1222, 8 DO, RELAY 2A</td></tr><tr><td>Напряжение питания</td></tr><tr><td>Допустимый диапазон, нижний предел (пост. ток)<td><td>20,4 V</td></tr><tr><td>Допустимый диапазон, верхний предел (пост. ток)<td><td>28,8 V</td></tr><tr><td>Входной ток</td></tr><tr><td>из шины на задней стойке 5 В пост. тока, макс.<td><td>120 mA</td></tr><tr><td>Цифровые выходы</td></tr><tr><td>из источника напряжения нагрузки L+, макс.<td><td>11 мА/катушка реле</td></tr><tr><td>Рассеиваемая мощность</td></tr><tr><td>Нормальная рассеиваемая мощность<td><td>4,5 W</td></tr><tr><td>Цифровые выводы</td></tr><tr><td>Вид выходов<td><td>8</td></tr><tr><td>по группам для<td><td>2</td></tr><tr><td>Защита от короткого замыкания<td><td>Нет; предусматривается снаружи</td></tr><tr><td>Коммутационная способность выходов</td></tr><tr><td>при омической нагрузке, макс.<td><td>2 A</td></tr><tr><td>при ламповой нагрузке, макс.<td><td>30 Вт при пост. токе, 200 Вт при перем. токе</td></tr><tr><td>Выходное напряжение</td></tr><tr><td>Номинальное значение (пост. ток)<td><td>от 5 до 30 В пост. тока</td></tr><tr><td>Номинальное значение (перем. ток)<td><td>от 5 до 250 В перем. тока</td></tr><tr><td>Выходной ток</td></tr><tr><td>для сигнала "1", диапазон допустимых значений, макс.<td><td>2 A</td></tr><tr><td>Задержка на выходе при омической нагрузке</td></tr><tr><td>с "0" на "1", макс.<td><td>10 ms</td></tr><tr><td>с "1" на "0", макс.<td><td>10 ms</td></tr><tr><td>Суммарный ток выходов (на узел)</td></tr><tr><td>горизонтальное монтажное положение</td></tr><tr><td>— до 50 , макс.<td><td>10 A; Ток на массу</td></tr><tr><td>Релейные выходы</td></tr><tr><td>Число релейных выходов<td><td>8</td></tr><tr><td>Номинальное напряжение питания на катушке реле L+ (пост. ток)<td><td>24 V</td></tr><tr><td>Макс. число коммутационных циклов<td><td>механический 10 млн, при номинальном напряжении нагрузки 100 000</td></tr><tr><td>Коммутационная способность контактов</td></tr><tr><td>— при индуктивной нагрузке, макс.<td><td>2 A</td></tr><tr><td>— при ламповой нагрузке, макс.<td><td>30 Вт при пост. токе, 200 Вт при перем. токе</td></tr><tr><td>— при омической нагрузке, макс.<td><td>2 A</td></tr><tr><td>Длина провода</td></tr><tr><td>экранированные, макс.<td><td>500 m</td></tr><tr><td>неэкранированные, макс.<td><td>150 m</td></tr><tr><td>Аварийные сигналы/диагностика/информация о состоянии</td></tr><tr><td>Аварийные сигналы</td></tr><tr><td>Диагностический сигнал<td><td>Да</td></tr><tr><td>Диагностический светодиодный индикатор</td></tr><tr><td>для индикации состояния выходов<td><td>Да</td></tr><tr><td>Индикатор состояния цифрового выхода (зеленый)<td><td>Да</td></tr><tr><td>Гальваническая развязка</td></tr><tr><td>Гальваническая развязка цифровых выводов</td></tr><tr><td>между каналами<td><td>Реле</td></tr><tr><td>между каналами, в блоках для<td><td>2</td></tr><tr><td>между каналами и шиной на задней стенке<td><td>1500 В перем. тока в течение 1 минуты</td></tr><tr><td>Допустимая разность потенциалов</td></tr><tr><td>между различными цепями<td><td>750 В перем. тока в течение 1 минуты</td></tr><tr><td>Степень защиты и класс защиты</td></tr><tr><td>Степень защиты согласно EN 60529</td></tr><tr><td>IP20<td><td>Да</td></tr><tr><td>Стандарты, допуски, сертификаты</td></tr><tr><td>Маркировка CE<td><td>Да</td></tr><tr><td>Допуск CSA<td><td>Да</td></tr><tr><td>Допуск UL<td><td>Да</td></tr><tr><td>cULus<td><td>Да</td></tr><tr><td>Допуск FM<td><td>Да</td></tr><tr><td>RCM (ранее C TICK)<td><td>Да</td></tr><tr><td>Допуск для судостроения</td></tr><tr><td>Допуск для судостроения<td><td>Да</td></tr><tr><td>Окружающие условия</td></tr><tr><td>Свободное падение</td></tr><tr><td>Макс. высота свободного падения<td><td>0,3 m; пять раз, в упаковке к отправке</td></tr><tr><td>Температура окружающей среды при эксплуатации</td></tr><tr><td>диапазон допустимых значений температуры<td><td>От 20 до +60 для горизонтального монтажа и от 20 до 50 для вертикального монтажа, влажность воздуха 95%, без конденсации</td></tr><tr><td>мин.<td><td> 20 °C</td></tr><tr><td>макс.<td><td>60 °C</td></tr><tr><td>Допустимое изменение температуры<td><td>от 5 °C до 55 °C, 3 °C/минута</td></tr><tr><td>Температура окружающей среды при хранении/транспортировке</td></tr><tr><td>мин.<td><td> 40 °C</td></tr><tr><td>макс.<td><td>70 °C</td></tr><tr><td>Давление воздуха согласно IEC 60068 2 13</td></tr><tr><td>Хранение/транспортировка, мин.<td><td>660 hPa</td></tr><tr><td>Хранение/транспортировка, макс.<td><td>1 080 hPa</td></tr><tr><td>Относительная влажность воздуха</td></tr><tr><td>диапазон допустимых значений (без конденсации) при 25 °C<td><td>95 %</td></tr><tr><td>Соединения</td></tr><tr><td>Требуемый передний штекер<td><td>Да</td></tr><tr><td>Механические свойства/материалы</td></tr><tr><td>Материал корпуса (спереди)</td></tr><tr><td>Пластиковый<td><td>Да</td></tr><tr><td>Размеры</td></tr><tr><td>Ширина<td><td>45 mm</td></tr><tr><td>Высота<td><td>100 mm</td></tr><tr><td>Глубина<td><td>75 mm</td></tr><tr><td>Массы</td></tr><tr><td>Масса, прибл.<td><td>190 g</td></tr><tr><td>последнее изменение:<td><td>20.06.2016</td></tr>
На цій сторінці інформація про

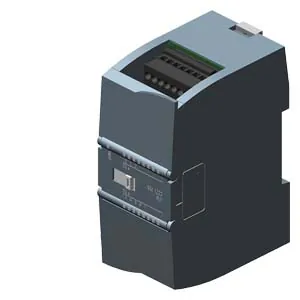

Програмований контролер Siemens ( 6ES7222-1HF32-0XB0 )
з докладним описом технічних характеристик
.
Ви можете завантажити
документацію для 6ES7222-1HF32-0XB0, серії S7-1200 від виробника Siemens
.
Купити 6ES72221HF320XB0
і звернеться за технічною консультацією.
Наші Інженери допоможуть Вам обрати та купити
6ES7222-1HF32-0XB0 тільки високої якості за доступними цінами. Гарантія.
6ES7222-1HF32-0XB0
