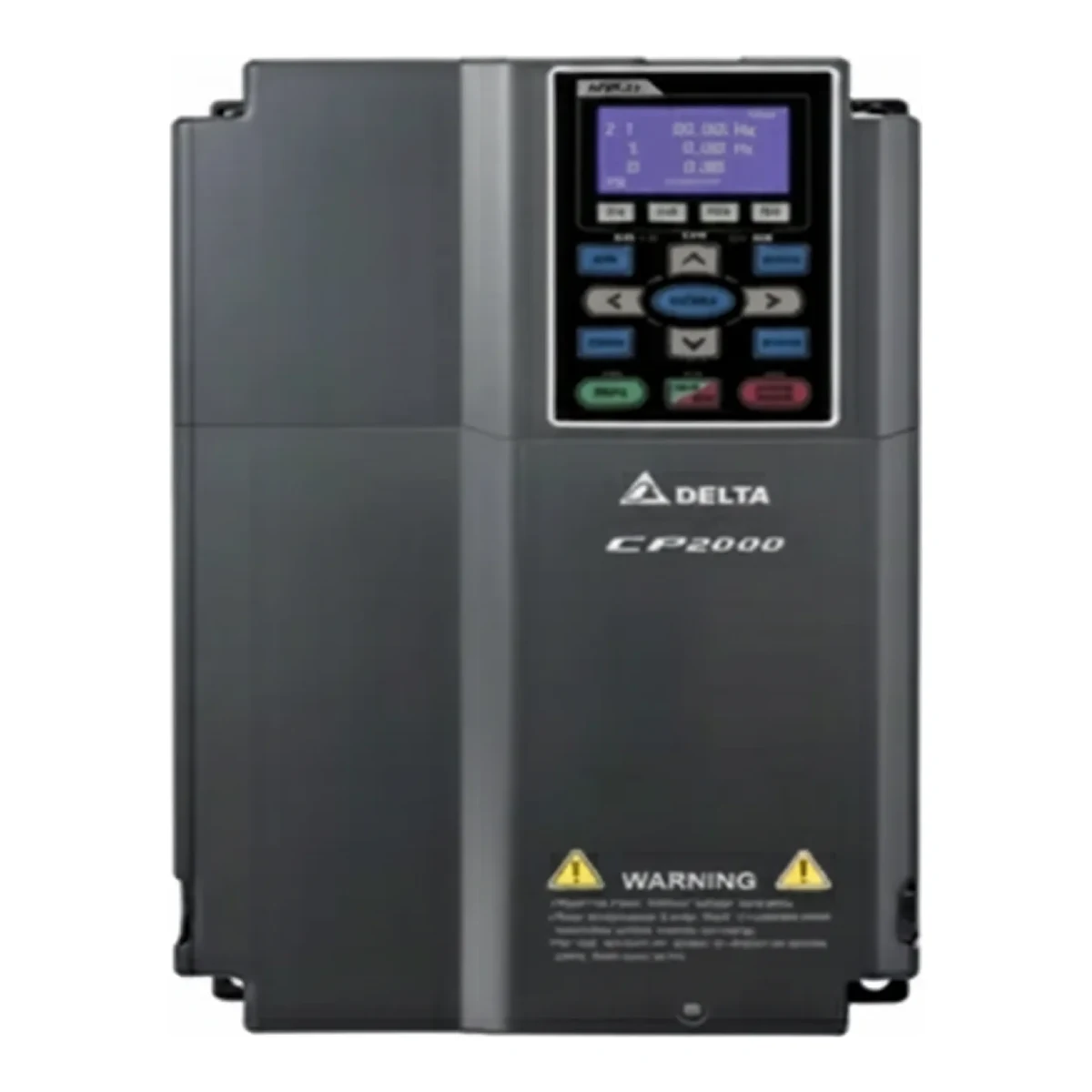

VFD1600CP43A-21 — Delta VFD-CP2000 потужністю 160 кВт, трифазне живлення 380 В, номінальний струм 310 А. Варіаторний привод під насос/вентилятор зі стелею перевантаження близько 120% і HVAC-прошивкою — інтелектуальний PID, режими sleep/wake, вбудований ПЛК на 10 000 кроків.
Типові застосування:
Магістральний насос водоканалу або КНС
Великий витяжний/димовидаляючий вентилятор
Насос/вентилятор котельні чи промоб'єкта
На цих потужностях під CP2000 закладають окрему секцію шафи й вентиляцію — IP20 розрахований на монтаж усередині шафи КНС чи ОВіК.
Зверніть увагу: модель тримає Modbus RS-485 і BACnet MS/TP «з коробки» (інтеграція в диспетчеризацію без шлюзу); гальмівний модуль зовнішній (опційний блок гальмування). Максимальна вихідна частота — 400 Гц. Це 3-ф 380 В клас, однофазного варіанту немає.
Delta VFD-CP2000 — частотник під насоси, вентилятори та ОВіК
CP2000 — це профільна «насосно-вентиляторна» лінійка Delta. Якщо завдання звучить як «тримати тиск у мережі», «гнати повітря в AHU» або «диригувати каскадом насосів» — це саме вона. На відміну від універсального C2000 (важкий пуск 150–200% для кранів і верстатів), CP2000 заточений під варіаторне навантаження зі стелею перевантаження близько 120% і фірмовою ОВіК-прошивкою. У нашому асортименті це 460-вольтовий клас (3-ф 380 В) у діапазоні від 0.7 до 160 кВт.
Для яких задач підходить CP2000
Каскад насосів водопідкачки: один CP2000 синхронно керує групою до 8 двигунів з ротацією — окремий каскадний контролер не потрібен.
Градирні та циркуляційні насоси чилерів: плавне керування витратою, економія електрики на часткових режимах.
Димовидалення: вбудований fire mode тримає вентилятор у роботі під час пожежної тривоги.
Що відрізняє CP2000
Параметр
Delta CP2000
Delta C2000
Veichi AC310
Профіль
Насоси/вентилятори (VT)
Загальнопром., важкий пуск
Універсальний
Перевантаження
~120% (варіаторне)
150–200% (важке)
G/P-режими
Вбудований ПЛК
так, 10 000 кроків
так
так
Каскад насосів
до 8 двигунів вбудовано
обмежено
обмежено
BACnet MS/TP
вбудований
опція
немає
Висновок з нашої практики: для насоса чи вентилятора CP2000 доречніший і дешевший за C2000, бо вам не потрібен важкий 200% пуск. А ось дві «фішки», за які його беруть для будівель — вбудований BACnet MS/TP (заходить у диспетчеризацію Metasys/Delta Controls без шлюзу) і готовий каскад на 8 насосів.
Керування та зв'язок
CP2000 веде і асинхронні, і PM-двигуни: режими V/F (4-точкова та квадратична крива), SVC (безсенсорний векторний). Зв'язок «з коробки» — Modbus RS-485 і BACnet MS/TP; опційними картами додаються PROFIBUS DP (CMC-PD01), CANopen (CMC-COP01), DeviceNet, Modbus TCP, EtherNet/IP. Гальмівний модуль вбудований до 37 кВт включно; від 45 кВт ставиться зовнішній (опційний) блок гальмування. Виконання IP20, LCD-пульт, лаковані плати, сертифікати CE/UL/cUL/EAC.
Коли CP2000 НЕ підходить
Важкий пуск або постійний момент (крани, дробарки, екструдери) — дивіться Delta C2000 або Veichi AC310 у G-режимі.
Однофазна мережа 220 В — у цій лінійці лише 3-ф 380 В; для 1-ф об'єктів беріть Veichi AC10.
Проста підкачка без інтеграції в BMS і з тісним бюджетом — Veichi AC310 закриває це дешевше.
Наш досвід з CP2000
Беруть його переважно під ОВіК торгових центрів і насосні станції водоканалу — там, де цінують вбудований BACnet і каскад. Найчастіше питають дві речі: «чи потягне каскад без контролера» (так, до 8 насосів) і «чим відрізняється від C2000» (CP2000 — варіаторний під насос/вентилятор, C2000 — важкий загальнопром). Поставки стабільні, по 460-вольтовому класу закриваємо весь діапазон до 160 кВт.
Взяли цей частотник Delta VFD-CP2000 на 160 кВт для нашої компресорної станції. Раніше стояли пускачі, але скачки були страшні. Тут є вбудований гальмівний модуль, це дуже важливо для динамічних навантажень. Потужність видає заявлену, 310 А номінального струму цілком вистачає для роботи двигуна. Дуже сподобалась можливість керування векторним методом, дає точний контроль обертів навіть на малих швидкостях. А ще, що важливо, є ПЛК всередині. Це спрощує інтеграцію в існуючу систему, бо частину логіки вдалось перенести прямо на ПЧ. RS485 одразу запустили, далі будемо підключати через Profibus модуль. ЕМС-фільтр теж не зайвий, менше проблем з наводками. Все працює стабільно, як і очікувалось від Delta.
