Tехнічна підтримка| Бренд | Siemens |
| Серія | S7-300 |
| тип модуля | EXT |

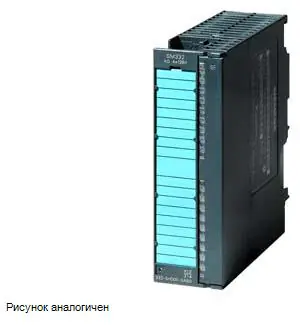

| sku | 6ES7332-7ND02-0AB0 |
| supply_voltage_V | 24DC |
| Число дискретних входів | - |
| Число аналогових входів | - |
| Число дискретних виходів | - |
| Число аналогових виходів | 4 |
| Примітка | <tr><td>SIMATIC S7,SM 332 ANALOG OUTPUT CHANNEL TO CHANNEL ISOLATION, 4 AO, 16 BIT RESOLUTION, 0 10V, 1 5V, +/ 10V, +/ 20MA, 0/4 20MA, 20 PIN, FIT FOR ISOCHRONE MODE IMPROVED DP CYCLE TIME FOR ISOCHRONE MODE</td></tr><tr><td>Напряжение питания</td></tr><tr><td>Напряжение нагрузки L+</td></tr><tr><td>Номинальное значение (пост. ток)<td><td>24 V</td></tr><tr><td>Защита от перепутывания полярности<td><td>Да</td></tr><tr><td>Входной ток</td></tr><tr><td>из источника напряжения нагрузки L+ (без нагрузки), макс.<td><td>290 mA</td></tr><tr><td>из шины на задней стойке 5 В пост. тока, макс.<td><td>120 mA</td></tr><tr><td>Рассеиваемая мощность</td></tr><tr><td>Нормальная рассеиваемая мощность<td><td>3 W</td></tr><tr><td>Аналоговые выводы</td></tr><tr><td>Число аналоговых выходов<td><td>4; Режим тактовой синхронизации</td></tr><tr><td>Макс. выходное напряжение, ток короткого замыкания<td><td>40 mA</td></tr><tr><td>Макс. выходной ток, напряжение при работе без нагрузки<td><td>18 V</td></tr><tr><td>Диапазоны выходных параметров, напряжение</td></tr><tr><td>от 0 до 10 В<td><td>Да</td></tr><tr><td>от 1 В до 5 В<td><td>Да</td></tr><tr><td>от 10 до +10 В<td><td>Да</td></tr><tr><td>Диапазоны выходных параметров, ток</td></tr><tr><td>от 0 до 20 мА<td><td>Да</td></tr><tr><td>от 20 мА до +20 мА<td><td>Да</td></tr><tr><td>от 4 мА до 20 мA<td><td>Да</td></tr><tr><td>Сопротивление нагрузки (в номинальном диапазоне выхода)</td></tr><tr><td>при выходных напряжениях мин.<td><td>1 k</td></tr><tr><td>при выходных напряжениях, емкостная нагрузка, макс.<td><td>1 µF</td></tr><tr><td>при выходных токах, макс.<td><td>500 </td></tr><tr><td>при выходных токах, индуктивная нагрузка, макс.<td><td>1 mH</td></tr><tr><td>Длина провода</td></tr><tr><td>экранированные, макс.<td><td>200 m</td></tr><tr><td>Формирование аналоговой величины для выходов</td></tr><tr><td>Время интегрирования и преобразования/разрешение на канал</td></tr><tr><td>Макс. разрешение с диапазоном перегрузки (бит со знаком)<td><td>16 bit</td></tr><tr><td>Время преобразования (на канал)<td><td>200 µs; в режиме тактовой синхронизации 640 мкс</td></tr><tr><td>Время установления</td></tr><tr><td>для омической нагрузки<td><td>0,2 ms</td></tr><tr><td>для емкостной нагрузки<td><td>3,3 ms</td></tr><tr><td>для индуктивной нагрузки<td><td>0,5 ms</td></tr><tr><td>Погрешности/точность</td></tr><tr><td>Эксплуатационный предел погрешности во всем диапазоне температуры</td></tr><tr><td>Напряжение относительно диапазона выходных параметров, (+/ )<td><td>0,12 %</td></tr><tr><td>Ток относительно диапазона выходных параметров, (+/ )<td><td>0,18 %</td></tr><tr><td>Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)</td></tr><tr><td>Напряжение относительно диапазона выходных параметров, (+/ )<td><td>0,02 %</td></tr><tr><td>Ток относительно диапазона выходных параметров, (+/ )<td><td>0,02 %</td></tr><tr><td>Аварийные сигналы/диагностика/информация о состоянии</td></tr><tr><td>Диагностические функции<td><td>Да; параметрируемое</td></tr><tr><td>Возможность включения заменяющих значений<td><td>Да; параметрируемое</td></tr><tr><td>Аварийные сигналы</td></tr><tr><td>Диагностический сигнал<td><td>Да; параметрируемое</td></tr><tr><td>Диагностические сообщения</td></tr><tr><td>Считываемая диагностическая информация<td><td>Да</td></tr><tr><td>Диагностический светодиодный индикатор</td></tr><tr><td>Суммарная ошибки SF (красный)<td><td>Да</td></tr><tr><td>Гальваническая развязка</td></tr><tr><td>Гальваническая развязка аналоговых выводов</td></tr><tr><td>между каналами и шиной на задней стенке<td><td>Да</td></tr><tr><td>Изоляция</td></tr><tr><td>Изоляция, испытанная посредством<td><td>1500 В пост. тока</td></tr><tr><td>Соединения</td></tr><tr><td>Требуемый передний штекер<td><td>20 полюсный</td></tr><tr><td>Размеры</td></tr><tr><td>Ширина<td><td>40 mm</td></tr><tr><td>Высота<td><td>125 mm</td></tr><tr><td>Глубина<td><td>117 mm</td></tr><tr><td>Массы</td></tr><tr><td>Масса, прибл.<td><td>220 g</td></tr><tr><td>последнее изменение:<td><td>20.06.2016</td></tr> |
Відгуків поки немає. Будьте першим!
Щоб залишити відгук, будь ласка, увійдіть до системи.
| Характеристики | |||||
|---|---|---|---|---|---|
| Бренд | Delta Electronics | Mitsubishi Electric | Schneider Electric | Mitsubishi Electric | Mitsubishi Electric |
| Серія | S | L | SR3 | Alpha 2 | Alpha 2 |
| тип модуля | EXT | EXT | EXT | PLC | PLC |
```
