Tехнічна підтримка| Бренд | Siemens |
| Серія | S7-300 |
| тип модуля | EXT |

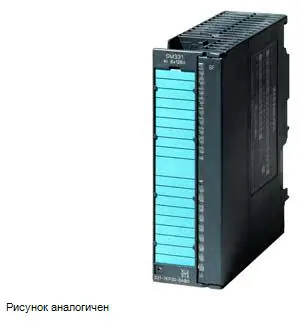

| sku | 6ES7331-7PF01-0AB0 |
| supply_voltage_V | 24DC |
| Число дискретних входів | - |
| Число аналогових входів | 8 |
| Число дискретних виходів | - |
| Число аналогових виходів | - |
| Примітка | <tr><td>SIMATIC S7 300, ANALOG INPUT SM 331, OPT. ISOL.,2/3/4 WIRE, 8AI, RESISTANCE, PT100/200/1000 NI100/120/200/500/1000, CU10, PLUS CHARACTERISTICS ACCORDING TO GOST STANDARD 16 (INTERN 24) BIT, 50MS, 1 X 40 PIN</td></tr><tr><td>Напряжение питания</td></tr><tr><td>Напряжение нагрузки L+</td></tr><tr><td>Номинальное значение (пост. ток)<td><td>24 V</td></tr><tr><td>Защита от перепутывания полярности<td><td>Да</td></tr><tr><td>Входной ток</td></tr><tr><td>из источника напряжения нагрузки L+ (без нагрузки), макс.<td><td>240 mA</td></tr><tr><td>из шины на задней стойке 5 В пост. тока, макс.<td><td>100 mA</td></tr><tr><td>Выходное напряжение</td></tr><tr><td>Электропитание измерительных преобразователей</td></tr><tr><td>Номинальное значение (пост. ток)</td></tr><tr><td>Рассеиваемая мощность</td></tr><tr><td>Нормальная рассеиваемая мощность<td><td>4,6 W</td></tr><tr><td>Аналоговые вводы</td></tr><tr><td>Число аналоговых входов<td><td>8</td></tr><tr><td>при измерении сопротивления<td><td>8</td></tr><tr><td>Макс. допустимое входное напряжение для входа напряжения (предел разрушения)<td><td>75 V; 35 В при длительной нагрузке; 75 В макс. в течение 1 с (коэффициент заполнения 1:20)</td></tr><tr><td>Макс. допустимый входной ток для токового входа (предел разрушения)</td></tr><tr><td>Входные диапазоны</td></tr><tr><td>Напряжение<td><td>Нет</td></tr><tr><td>Ток<td><td>Нет</td></tr><tr><td>Термоэлемент<td><td>Нет</td></tr><tr><td>Резистивный термометр<td><td>Да</td></tr><tr><td>Сопротивление<td><td>Да</td></tr><tr><td>Входные диапазоны (номинальные значения), напряжения</td></tr><tr><td>от 0 до +10 В<td><td>Нет</td></tr><tr><td>Сопротивление на входе (от 0 до 10 В)</td></tr><tr><td>от 1 В до 5 В<td><td>Нет</td></tr><tr><td>Входное сопротивление (от 1 В до 5 В)</td></tr><tr><td>От 1 В до 10 В<td><td>Нет</td></tr><tr><td>Входное сопротивление (от 1 В до 10 В)</td></tr><tr><td>от 1 до +1 В<td><td>Нет</td></tr><tr><td>Сопротивление на входе (от 1 до 1 В)</td></tr><tr><td>от 10 до +10 В<td><td>Нет</td></tr><tr><td>Сопротивление на входе (от 10 до 10 В)</td></tr><tr><td>от 2,5 до +2,5 В<td><td>Нет</td></tr><tr><td>Сопротивление на входе (от 2,5 до 2,5 В)</td></tr><tr><td>от 250 до +250 мВ<td><td>Нет</td></tr><tr><td>Сопротивление на входе (от 250 до +250 мВ)</td></tr><tr><td>от 5 до +5 В<td><td>Нет</td></tr><tr><td>Сопротивление на входе (от 5 до +5 В)</td></tr><tr><td>от 50 до +50 мВ<td><td>Нет</td></tr><tr><td>Сопротивление на входе (от 50 до +50 мВ)</td></tr><tr><td>от 500 до +500 мВ<td><td>Нет</td></tr><tr><td>Сопротивление на входе (от 500 до +500 мВ)</td></tr><tr><td>от 80 до +80 мВ<td><td>Нет</td></tr><tr><td>Сопротивление на входе (от 80 до 80 мВ)</td></tr><tr><td>Диапазоны входных параметров (номинальные значения), ток</td></tr><tr><td>от 0 до 20 мА<td><td>Нет</td></tr><tr><td>Сопротивление на входе (от 0 до 20 мА)</td></tr><tr><td>от 10 мА до +10 мА<td><td>Нет</td></tr><tr><td>Входное сопротивление (от 10 мА до +10 мА)</td></tr><tr><td>от 20 мА до +20 мА<td><td>Нет</td></tr><tr><td>Входное сопротивление (от 20 мА до +20 мА)</td></tr><tr><td>от 3,2 до +3,2 мА<td><td>Нет</td></tr><tr><td>Входное сопротивление (от 3,2 до +3,2 мА)</td></tr><tr><td>от 4 мА до 20 мA<td><td>Нет</td></tr><tr><td>Входное сопротивление (от 4 мА до 20 мA)</td></tr><tr><td>Диапазоны входных параметров (номинальные значения), термоэлементы</td></tr><tr><td>Тип B<td><td>Нет</td></tr><tr><td>Сопротивление на входе (тип B)</td></tr><tr><td>Тип C<td><td>Нет</td></tr><tr><td>Сопротивление на входе (тип C)</td></tr><tr><td>Тип E<td><td>Нет</td></tr><tr><td>Сопротивление на входе (тип E)</td></tr><tr><td>Тип J<td><td>Нет</td></tr><tr><td>Сопротивление на входе (тип J)</td></tr><tr><td>Тип K<td><td>Нет</td></tr><tr><td>Сопротивление на входе (тип K)</td></tr><tr><td>Тип L<td><td>Нет</td></tr><tr><td>Сопротивление на входе (тип L)</td></tr><tr><td>Тип N<td><td>Нет</td></tr><tr><td>Сопротивление на входе (тип N)</td></tr><tr><td>Тип R<td><td>Нет</td></tr><tr><td>Сопротивление на входе (тип R)</td></tr><tr><td>Тип S<td><td>Нет</td></tr><tr><td>Сопротивление на входе (тип S)</td></tr><tr><td>Тип T<td><td>Нет</td></tr><tr><td>Сопротивление на входе (тип T)</td></tr><tr><td>Тип U<td><td>Нет</td></tr><tr><td>Сопротивление на входе (тип U)</td></tr><tr><td>Тип TXK/TXK(L) согласно ГОСТ<td><td>Нет</td></tr><tr><td>Сопротивление на входе (тип TXK/TXK(L) согласно ГОСТ)</td></tr><tr><td>Диапазоны входных параметров (номинальные значения), термометр сопротивления</td></tr><tr><td>Cu 10<td><td>Да</td></tr><tr><td>Сопротивление на входе (Cu 10)</td></tr><tr><td>Ni 100<td><td>Да</td></tr><tr><td>Сопротивление на входе (Ni 100)</td></tr><tr><td>Ni 1000<td><td>Да</td></tr><tr><td>Сопротивление на входе (Ni 1000)</td></tr><tr><td>LG Ni 1000<td><td>Да</td></tr><tr><td>Сопротивление на входе (LG Ni 1000)</td></tr><tr><td>Ni 120<td><td>Да</td></tr><tr><td>Сопротивление на входе (Ni 120)</td></tr><tr><td>Ni 200<td><td>Да</td></tr><tr><td>Сопротивление на входе (Ni 200)</td></tr><tr><td>Ni 500<td><td>Да</td></tr><tr><td>Сопротивление на входе (Ni 500)</td></tr><tr><td>Pt 100<td><td>Да</td></tr><tr><td>Сопротивление на входе (Pt 100)</td></tr><tr><td>Pt 1000<td><td>Да</td></tr><tr><td>Сопротивление на входе (Pt 1000)</td></tr><tr><td>Pt 200<td><td>Да</td></tr><tr><td>Сопротивление на входе (Pt 200)</td></tr><tr><td>Pt 500<td><td>Да</td></tr><tr><td>Сопротивление на входе (Pt 500)</td></tr><tr><td>Диапазоны входных параметров (номинальные значения), сопротивления</td></tr><tr><td>от 0 до 150 Ом<td><td>Да</td></tr><tr><td>Сопротивление на входе (от 0 до 150 Ом)</td></tr><tr><td>от 0 до 300 Ом<td><td>Да</td></tr><tr><td>Сопротивление на входе (от 0 до 300 Ом)</td></tr><tr><td>от 0 до 600 Ом<td><td>Да</td></tr><tr><td>Сопротивление на входе (от 0 до 600 Ом)</td></tr><tr><td>от 0 до 6000 Ом</td></tr><tr><td>Сопротивление на входе (от 0 до 6000 Ом)</td></tr><tr><td>Термоэлемент (TC)</td></tr><tr><td>Температурная компенсация</td></tr><tr><td>— параметрируемое</td></tr><tr><td>— внутренняя температурная компенсация</td></tr><tr><td>— внешняя температурная компенсация с компенсационным датчиком</td></tr><tr><td>— внешняя температурная компенсация с Pt100</td></tr><tr><td>Линеаризация характеристики</td></tr><tr><td>параметрируемое<td><td>Да</td></tr><tr><td>— для термоэлементов</td></tr><tr><td>— для резистивного термометра<td><td>Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10; (стандарт/киматический)</td></tr><tr><td>Длина провода</td></tr><tr><td>экранированные, макс.<td><td>200 m</td></tr><tr><td>Формирование аналоговой величины для входов</td></tr><tr><td>Принцип измерения<td><td>встроен.</td></tr><tr><td>Время интегрирования и преобразования/разрешение на канал</td></tr><tr><td>Макс. разрешение с диапазоном перегрузки (бит со знаком)<td><td>16 bit; Дополнительный двоичный код</td></tr><tr><td>Настраиваемое время интегрирования<td><td>Да</td></tr><tr><td>Основное время преобразования (мс)<td><td>до 4 каналов: 10 мс на узел, от 5 каналов: 190 мс на узел, 8 каналов: 80 мс</td></tr><tr><td>Время интегрирования (мс)</td></tr><tr><td>Подавление напряжения помех для частоты помех f1 в Гц<td><td>400 / 60 / 50 Hz</td></tr><tr><td>Датчики</td></tr><tr><td>Соединение сигнального датчика</td></tr><tr><td>для измерения напряжения в качестве 2 проводного измерительного преобразователя</td></tr><tr><td>для измерения напряжения в качестве 4 проводного измерительного преобразователя</td></tr><tr><td>для измерения сопротивления с двухпроводным соединением<td><td>Да; без корректировки сопротивления</td></tr><tr><td>для измерения сопротивления с трехпроводным соединением<td><td>Да</td></tr><tr><td>для измерения сопротивления с четырехпроводным соединением<td><td>Да</td></tr><tr><td>Погрешности/точность</td></tr><tr><td>Эксплуатационный предел погрешности во всем диапазоне температуры</td></tr><tr><td>Напряжение относительно диапазона входных параметров, (+/ )</td></tr><tr><td>Ток относительно диапазона входных параметров, (+/ )</td></tr><tr><td>Сопротивление относительно диапазона входных параметров, (+/ )<td><td>0,1 %</td></tr><tr><td>Термометр сопротивления относительно диапазона входных параметров, (+/ )<td><td>+/ 1 K</td></tr><tr><td>Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)</td></tr><tr><td>Напряжение относительно диапазона входных параметров, (+/ )</td></tr><tr><td>Ток относительно диапазона входных параметров, (+/ )</td></tr><tr><td>Сопротивление относительно диапазона входных параметров, (+/ )<td><td>0,05 %</td></tr><tr><td>Термометр сопротивления относительно диапазона входных параметров, (+/ )<td><td>+/ 0,5 K</td></tr><tr><td>Аварийные сигналы/диагностика/информация о состоянии</td></tr><tr><td>Диагностические функции<td><td>Да; параметрируемое</td></tr><tr><td>Аварийные сигналы</td></tr><tr><td>Диагностический сигнал<td><td>Да; параметрируются в зависимости от группы</td></tr><tr><td>Сигнал предельного значения<td><td>Да; параметрируемое</td></tr><tr><td>Диагностические сообщения</td></tr><tr><td>Считываемая диагностическая информация<td><td>Да</td></tr><tr><td>Диагностический светодиодный индикатор</td></tr><tr><td>Суммарная ошибки SF (красный)<td><td>Да</td></tr><tr><td>Гальваническая развязка</td></tr><tr><td>Гальваническая развязка аналоговых вводов</td></tr><tr><td>между каналами и шиной на задней стенке<td><td>Да</td></tr><tr><td>Изоляция</td></tr><tr><td>Изоляция, испытанная посредством<td><td>500 В пост. тока</td></tr><tr><td>Стандарты, допуски, сертификаты</td></tr><tr><td>Маркировка CE</td></tr><tr><td>Допуск UL</td></tr><tr><td>Допуск FM</td></tr><tr><td>RCM (ранее C TICK)</td></tr><tr><td>Допуск КС</td></tr><tr><td>EAC (ранее ГОСТ Р)</td></tr><tr><td>Для использования на железной дороге</td></tr><tr><td>EN 50121 4</td></tr><tr><td>EN 50155</td></tr><tr><td>Окружающие условия</td></tr><tr><td>Температура окружающей среды при эксплуатации</td></tr><tr><td>мин.</td></tr><tr><td>макс.</td></tr><tr><td>Температура окружающей среды при хранении/транспортировке</td></tr><tr><td>мин.</td></tr><tr><td>макс.</td></tr><tr><td>Расширенные условия окружающей среды</td></tr><tr><td>относительно температуры окружающей среды, давления воздуха, высоты установки</td></tr><tr><td>Относительная влажность воздуха</td></tr><tr><td>— при конденсации, испытания согласно IEC 60068 2 38, макс.</td></tr><tr><td>Устойчивость</td></tr><tr><td>— к биологически активным веществам/соответствие EN 60721 3 3</td></tr><tr><td>— к химически активным веществам/соответствие EN 60721 3 3</td></tr><tr><td>— к механически активным веществам/соответствие EN 60721 3 3</td></tr><tr><td>Соединения</td></tr><tr><td>40 полюсный</td></tr><tr><td>Размеры</td></tr><tr><td>Ширина<td><td>40 mm</td></tr><tr><td>Высота<td><td>125 mm</td></tr><tr><td>Глубина<td><td>120 mm</td></tr><tr><td>Массы</td></tr><tr><td>Масса, прибл.<td><td>272 g</td></tr><tr><td>последнее изменение:<td><td>13.07.2016</td></tr> |
