Tехнічна підтримка| Бренд | Siemens |
| Серія | S7-300 |
| тип модуля | EXT |

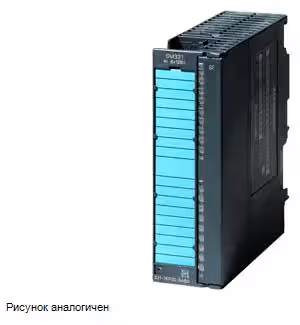

| sku | 6ES7331-7KF02-0AB0 |
| supply_voltage_V | 24DC |
| Число дискретних входів | - |
| Число аналогових входів | 8 |
| Число дискретних виходів | - |
| Число аналогових виходів | - |
| Примітка | <tr><td>SIMATIC S7 300, ANALOG INPUT SM 331, FLOATING, 8AI, RESOLUTION 9/12/14 BITS, U/I/THERMOCOUPLE/RESISTANCE ALERT, DIAGNOSTICS; 1X20PIN REMOVE/INSERT W. BACKPLANE BUS</td></tr><tr><td>Напряжение питания</td></tr><tr><td>Напряжение нагрузки L+</td></tr><tr><td>Номинальное значение (пост. ток)<td><td>24 V</td></tr><tr><td>Защита от перепутывания полярности<td><td>Да</td></tr><tr><td>Входной ток</td></tr><tr><td>из источника напряжения нагрузки L+ (без нагрузки), макс.<td><td>30 mA</td></tr><tr><td>из шины на задней стойке 5 В пост. тока, макс.<td><td>50 mA</td></tr><tr><td>Рассеиваемая мощность</td></tr><tr><td>Нормальная рассеиваемая мощность<td><td>1 W</td></tr><tr><td>Аналоговые вводы</td></tr><tr><td>Число аналоговых входов<td><td>8</td></tr><tr><td>при измерении сопротивления<td><td>4</td></tr><tr><td>Макс. допустимое входное напряжение для входа напряжения (предел разрушения)<td><td>20 V; при длительной нагрузке; 75 В макс. в течение 1 с (коэффициент заполнения 1:20)</td></tr><tr><td>Макс. допустимый входной ток для токового входа (предел разрушения)<td><td>40 mA</td></tr><tr><td>Входные диапазоны</td></tr><tr><td>Напряжение<td><td>Да</td></tr><tr><td>Ток<td><td>Да</td></tr><tr><td>Термоэлемент<td><td>Да</td></tr><tr><td>Резистивный термометр<td><td>Да</td></tr><tr><td>Сопротивление<td><td>Да</td></tr><tr><td>Входные диапазоны (номинальные значения), напряжения</td></tr><tr><td>от 0 до +10 В<td><td>Нет</td></tr><tr><td>от 1 В до 5 В<td><td>Да</td></tr><tr><td>Входное сопротивление (от 1 В до 5 В)<td><td>100 k</td></tr><tr><td>От 1 В до 10 В<td><td>Нет</td></tr><tr><td>от 1 до +1 В<td><td>Да</td></tr><tr><td>Сопротивление на входе (от 1 до 1 В)<td><td>10 M</td></tr><tr><td>от 10 до +10 В<td><td>Да</td></tr><tr><td>Сопротивление на входе (от 10 до 10 В)<td><td>100 k</td></tr><tr><td>от 2,5 до +2,5 В<td><td>Да</td></tr><tr><td>Сопротивление на входе (от 2,5 до 2,5 В)<td><td>100 k</td></tr><tr><td>от 250 до +250 мВ<td><td>Да</td></tr><tr><td>Сопротивление на входе (от 250 до +250 мВ)<td><td>10 M</td></tr><tr><td>от 5 до +5 В<td><td>Да</td></tr><tr><td>Сопротивление на входе (от 5 до +5 В)<td><td>100 k</td></tr><tr><td>от 50 до +50 мВ<td><td>Нет</td></tr><tr><td>от 500 до +500 мВ<td><td>Да</td></tr><tr><td>Сопротивление на входе (от 500 до +500 мВ)<td><td>10 M</td></tr><tr><td>от 80 до +80 мВ<td><td>Да</td></tr><tr><td>Сопротивление на входе (от 80 до 80 мВ)<td><td>10 M</td></tr><tr><td>Диапазоны входных параметров (номинальные значения), ток</td></tr><tr><td>от 0 до 20 мА<td><td>Да</td></tr><tr><td>Сопротивление на входе (от 0 до 20 мА)<td><td>25 </td></tr><tr><td>от 10 мА до +10 мА<td><td>Да</td></tr><tr><td>Входное сопротивление (от 10 мА до +10 мА)<td><td>25 </td></tr><tr><td>от 20 мА до +20 мА<td><td>Да</td></tr><tr><td>Входное сопротивление (от 20 мА до +20 мА)<td><td>25 </td></tr><tr><td>от 3,2 до +3,2 мА<td><td>Да</td></tr><tr><td>Входное сопротивление (от 3,2 до +3,2 мА)<td><td>25 </td></tr><tr><td>от 4 мА до 20 мA<td><td>Да</td></tr><tr><td>Входное сопротивление (от 4 мА до 20 мA)<td><td>25 </td></tr><tr><td>Диапазоны входных параметров (номинальные значения), термоэлементы</td></tr><tr><td>Тип B<td><td>Нет</td></tr><tr><td>Тип C<td><td>Нет</td></tr><tr><td>Тип E<td><td>Да</td></tr><tr><td>Сопротивление на входе (тип E)<td><td>10 M</td></tr><tr><td>Тип J<td><td>Да</td></tr><tr><td>Сопротивление на входе (тип J)<td><td>10 M</td></tr><tr><td>Тип K<td><td>Да</td></tr><tr><td>Сопротивление на входе (тип K)<td><td>10 M</td></tr><tr><td>Тип L<td><td>Да</td></tr><tr><td>Сопротивление на входе (тип L)<td><td>10 M</td></tr><tr><td>Тип N<td><td>Да</td></tr><tr><td>Сопротивление на входе (тип N)<td><td>10 M</td></tr><tr><td>Тип R<td><td>Нет</td></tr><tr><td>Тип S<td><td>Нет</td></tr><tr><td>Тип T<td><td>Нет</td></tr><tr><td>Тип U<td><td>Нет</td></tr><tr><td>Тип TXK/TXK(L) согласно ГОСТ<td><td>Нет</td></tr><tr><td>Диапазоны входных параметров (номинальные значения), термометр сопротивления</td></tr><tr><td>Cu 10<td><td>Нет</td></tr><tr><td>Ni 100<td><td>Да; Стандарт</td></tr><tr><td>Сопротивление на входе (Ni 100)<td><td>10 M</td></tr><tr><td>Ni 1000<td><td>Нет</td></tr><tr><td>LG Ni 1000<td><td>Нет</td></tr><tr><td>Ni 120<td><td>Нет</td></tr><tr><td>Ni 200<td><td>Нет</td></tr><tr><td>Ni 500<td><td>Нет</td></tr><tr><td>Pt 100<td><td>Да; Стандарт</td></tr><tr><td>Сопротивление на входе (Pt 100)<td><td>10 M</td></tr><tr><td>Pt 1000<td><td>Нет</td></tr><tr><td>Pt 200<td><td>Нет</td></tr><tr><td>Pt 500<td><td>Нет</td></tr><tr><td>Диапазоны входных параметров (номинальные значения), сопротивления</td></tr><tr><td>от 0 до 150 Ом<td><td>Да</td></tr><tr><td>Сопротивление на входе (от 0 до 150 Ом)<td><td>10 M</td></tr><tr><td>от 0 до 300 Ом<td><td>Да</td></tr><tr><td>Сопротивление на входе (от 0 до 300 Ом)<td><td>10 M</td></tr><tr><td>от 0 до 600 Ом<td><td>Да</td></tr><tr><td>Сопротивление на входе (от 0 до 600 Ом)<td><td>10 M</td></tr><tr><td>от 0 до 6000 Ом<td><td>Нет</td></tr><tr><td>Термоэлемент (TC)</td></tr><tr><td>Температурная компенсация</td></tr><tr><td>— параметрируемое<td><td>Да</td></tr><tr><td>— внутренняя температурная компенсация<td><td>Да</td></tr><tr><td>— внешняя температурная компенсация с компенсационным датчиком<td><td>Да</td></tr><tr><td>Линеаризация характеристики</td></tr><tr><td>параметрируемое<td><td>Да</td></tr><tr><td>— для термоэлементов<td><td>Тип E, J, K, L, N</td></tr><tr><td>— для резистивного термометра<td><td>Pt100 (стандарт, климатическая зона), Ni100 (стандарт, климатическая зона)</td></tr><tr><td>Длина провода</td></tr><tr><td>экранированные, макс.<td><td>200 m; 50 м для 80 мВ и термоэлементов</td></tr><tr><td>Формирование аналоговой величины для входов</td></tr><tr><td>Принцип измерения</td></tr><tr><td>Время интегрирования и преобразования/разрешение на канал</td></tr><tr><td>Макс. разрешение с диапазоном перегрузки (бит со знаком)<td><td>15 bit; однополюсный: 9/12/12/14 бит; двухполюсный: 9 бит + знак/12 бит + знак/12 бит + знак/14 бит + знак</td></tr><tr><td>Настраиваемое время интегрирования<td><td>Да; 2,5 / 16,67 / 20 / 100 ms</td></tr><tr><td>Основное время преобразования (мс)<td><td>3 / 17 / 22 / 102 ms</td></tr><tr><td>Подавление напряжения помех для частоты помех f1 в Гц<td><td>400 / 60 / 50 / 10 Гц</td></tr><tr><td>Датчики</td></tr><tr><td>Соединение сигнального датчика</td></tr><tr><td>для измерения напряжения в качестве 2 проводного измерительного преобразователя<td><td>Да</td></tr><tr><td>для измерения напряжения в качестве 4 проводного измерительного преобразователя<td><td>Да</td></tr><tr><td>для измерения сопротивления с двухпроводным соединением<td><td>Да</td></tr><tr><td>для измерения сопротивления с трехпроводным соединением<td><td>Да</td></tr><tr><td>для измерения сопротивления с четырехпроводным соединением<td><td>Да</td></tr><tr><td>Погрешности/точность</td></tr><tr><td>Эксплуатационный предел погрешности во всем диапазоне температуры</td></tr><tr><td>Напряжение относительно диапазона входных параметров, (+/ )<td><td>1 %; ±1 % (80 мВ); ±0,6 % (от 250 до 1 000 мВ); ±0,8 % (от 2,5 до 10 В)</td></tr><tr><td>Ток относительно диапазона входных параметров, (+/ )<td><td>0,7 %; от 3,2 до 20 мА</td></tr><tr><td>Сопротивление относительно диапазона входных параметров, (+/ )<td><td>0,7 %; 150, 300, 600 Ом</td></tr><tr><td>Термометр сопротивления относительно диапазона входных параметров, (+/ )<td><td>0,7 %; +/ 0,7 % (Pt100/Ni100); +/ 0,8 % (Pt100 климатический)</td></tr><tr><td>Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)</td></tr><tr><td>Напряжение относительно диапазона входных параметров, (+/ )<td><td>0,6 %; ±0,4 % (от 250 до 1 00 мВ); ±0,6 % (от 2,5 до 10 мВ); ±0,7 % (80 мВ)</td></tr><tr><td>Ток относительно диапазона входных параметров, (+/ )<td><td>0,5 %; от 3,2 до 20 мА</td></tr><tr><td>Сопротивление относительно диапазона входных параметров, (+/ )<td><td>0,5 %; 150, 300, 600 Ом</td></tr><tr><td>Термометр сопротивления относительно диапазона входных параметров, (+/ )<td><td>0,6 %; ±0,5 % (Pt100/Ni100), ±0,6 % (Pt100 климатический)</td></tr><tr><td>Аварийные сигналы/диагностика/информация о состоянии</td></tr><tr><td>Диагностические функции<td><td>Да; параметрируемое</td></tr><tr><td>Аварийные сигналы</td></tr><tr><td>Диагностический сигнал<td><td>Да; параметрируемый, каналы 0 и 2</td></tr><tr><td>Сигнал предельного значения<td><td>Да; параметрируемое</td></tr><tr><td>Диагностические сообщения</td></tr><tr><td>Считываемая диагностическая информация<td><td>Да</td></tr><tr><td>Диагностический светодиодный индикатор</td></tr><tr><td>Суммарная ошибки SF (красный)<td><td>Да</td></tr><tr><td>Гальваническая развязка</td></tr><tr><td>Гальваническая развязка аналоговых вводов</td></tr><tr><td>между каналами и шиной на задней стенке<td><td>Да</td></tr><tr><td>Изоляция</td></tr><tr><td>Изоляция, испытанная посредством<td><td>500 В пост. тока</td></tr><tr><td>Соединения</td></tr><tr><td>Требуемый передний штекер<td><td>20 полюсный</td></tr><tr><td>Размеры</td></tr><tr><td>Ширина<td><td>40 mm</td></tr><tr><td>Высота<td><td>125 mm</td></tr><tr><td>Глубина<td><td>117 mm</td></tr><tr><td>Массы</td></tr><tr><td>Масса, прибл.<td><td>250 g</td></tr><tr><td>последнее изменение:<td><td>20.06.2016</td></tr> |
