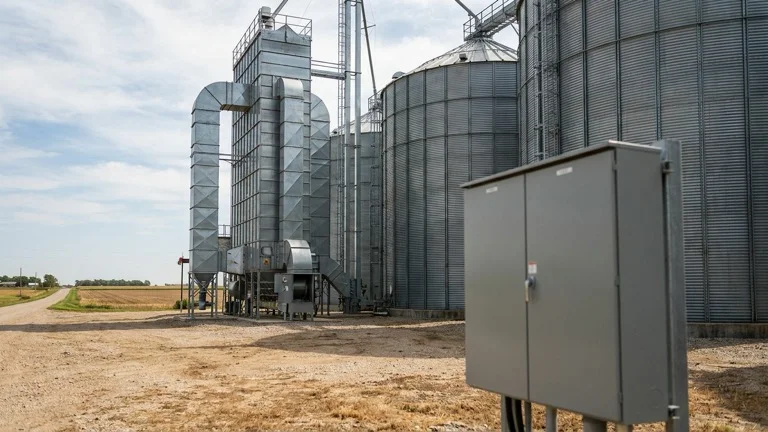

Щит управління зерносушкою

Q: Навіщо ставити частотні приводи в щит управління сушаркою?

Приводи механізмів, тобто вентилятори, норії й шнеки, отримують плавний пуск без ударів по механіці, а вентиляторне навантаження ще й економить електроенергію за законом кубів P пропорційна n у кубі. Плюс можливість регулювати продуктивність під культуру й режим сушіння.

Щит управління зерносушаркою: автоматизація шахтної сушарки на ПЛК, частотних приводах і HMI

Шахтна зерносушарка типу ДСП це кілька приводів (норії, вентилятори, шнеки, засувки) плюс контроль температури й вологості, які треба вести злагоджено. Без щита управління оператор крутить пускачі вручну, не бачить процес цілісно, а механізми отримують ударні пуски. На прикладі шафи управління сушаркою (ШУС) ділимося тим, як збираємо щит на ПЛК із частотними приводами й панеллю оператора, щоб сушіння йшло за технологією й під контролем.

Завдання

Шафа управління шахтної сушарки відповідає за дві речі: контроль дотримання технологічних параметрів сушіння й керування механізмами сушарки через електроприводи. До автоматизації ці функції розпорошені: температуру й вологість дивляться окремими приладами, механізми вмикають релейно-контакторною схемою з ударними пусками, а послідовність запуску й блокування тримає в голові оператор. Це ризик помилки, нерівне сушіння й прискорений знос норій і вентиляторів. Завдання було зібрати все керування в один щит, додати плавний пуск приводів і дати оператору наскрізну індикацію та діагностику.

Рішення

Щит будуємо навколо програмованого логічного контролера, який веде послідовності запуску, блокування й контроль технологічних параметрів за датчиками температури й вологості. Приводи механізмів (вентилятори, норії, шнеки) ставимо на частотні перетворювачі: це дає плавний пуск без ударів по механіці й можливість регулювати продуктивність під культуру й режим сушіння. Оператор працює з сушаркою через панель HMI: режими, поточні параметри, журнал аварій. Конструктив щита підпорядкований надійності й зручності обслуговування: компонування на DIN-рейках для швидкого ремонту, монтаж проводів у коробах, кабельні наконечники для з'єднань усередині, світлова індикація стану й підсвічування кнопок керування механізмами, ступінь захисту корпусу під умови топкової, додатковий обігрів і службова розетка. Щит установлюють у топковій із підключенням за наявною схемою.

Використане обладнання

Програмований логічний контролер (ПЛК) — послідовності, блокування, контроль температури й вологості.
Панель оператора (HMI) — режими, поточні параметри, журнал аварій.
Частотні перетворювачі для вентиляторів — плавний пуск і регулювання тяги сушарки.
Частотні перетворювачі для двигунів — приводи норій і шнеків із плавним пуском.
Перетворювачі 3-фази 380 В — для трифазних двигунів механізмів сушарки.

Повний каталог приводів у розділі частотні перетворювачі, контролери в розділі ПЛК.

Результат

Щит управління на ПЛК із частотними приводами дає кілька стабільних ефектів, які ми бачимо на сушильному господарстві. Процес стає керованим: ПЛК тримає технологічні параметри й блокування, тож роль оператора зводиться до завдання режиму, а не ручного жонглювання пускачами. Плавний пуск приводів прибирає ударні навантаження на норії, вентилятори й шнеки, що за нашою практикою типово продовжує їх ресурс. Регулювання продуктивності вентиляторів і механізмів дає економію електроенергії за рахунок роботи під реальну потребу, а не на повних обертах (для вентиляторного навантаження тут діє закон кубів P ∝ n³). Конкретні цифри економії й приросту ресурсу залежать від типу сушарки, культури й режиму, тож реальні значення ми називаємо лише після обстеження. Головний результат тут це керованість, повторюваність якості сушіння й зниження ризику помилки оператора.

Функціональні можливості

Контроль технологічних параметрів сушіння на ПЛК (температура, вологість).
Керування механізмами сушарки через частотні приводи з плавним пуском.
Панель HMI: режими, поточні параметри, журнал аварій.
Послідовності запуску й блокування для безпечної роботи.
Зручне обслуговування: DIN-рейки, короби, кабельні наконечники, світлова індикація.
Виконання під умови топкової: захист корпусу, додатковий обігрів, службова розетка.

Поширені запитання

Навіщо ставити частотні приводи в щит управління сушаркою?
Приводи механізмів (вентилятори, норії, шнеки) отримують плавний пуск без ударів по механіці, а вентиляторне навантаження ще й економить електроенергію за законом кубів (P ∝ n³). Плюс можливість регулювати продуктивність під культуру й режим сушіння.

Чи можна автоматизувати наявну сушарку, а не міняти повністю?
Так, заміна релейно-контакторної схеми на щит з ПЛК і частотними приводами це типова модернізація. Механізми сушарки зазвичай зберігають, оновлюючи керування, приводи й безпеку.

Під які сушарки підходить такий щит?
Підхід застосовний до шахтних сушарок типу ДСП та подібних: контроль параметрів на ПЛК, механізми на частотних приводах, керування з HMI. Конкретну конфігурацію визначаємо за складом механізмів і вимогами до сушіння.

Чи витримає щит умови топкової?
Так, конструктив підбираємо під умови експлуатації: відповідний ступінь захисту корпусу, додатковий обігрів проти конденсату, монтаж на DIN-рейках і в коробах для надійності й зручного обслуговування.

Скільки коштує щит управління сушаркою?
Вартість залежить від складу механізмів, контролера, приводів і HMI. Орієнтуйтеся на ціни в розділах ПЛК, панелі оператора та частотні перетворювачі. Точний кошторис розрахуємо після обстеження.

Скільки триває впровадження?
Орієнтовні етапи: обстеження сушарки й механізмів, проєктування щита й логіки, підбір ПЛК, приводів і HMI, складання щита, монтаж і пусконалагодження. Терміни залежать від складу обладнання й називаються після обстеження.
