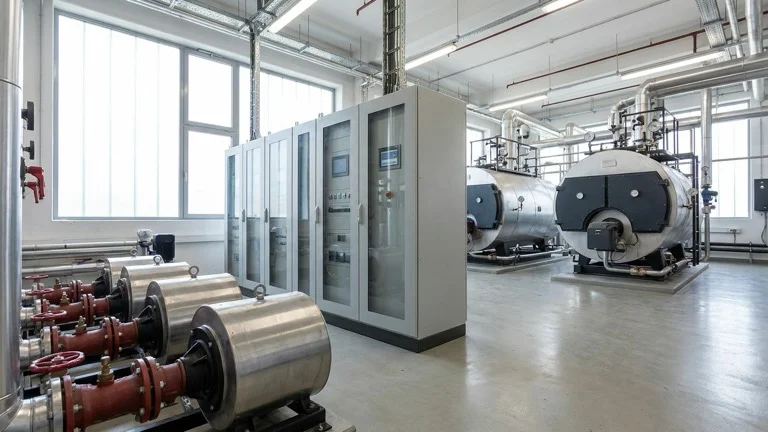

Автоматизація котельні: керування пальником, насосами й тягою з частотним регулюванням

Котельня підприємства чи багатоконтурна котельня будівлі без автоматики живе на ручному «піддати газу — прикрутити»: оператор ловить температуру градусником і манометром, а циркуляційні насоси й тягові вентилятори крутяться на повних обертах незалежно від реальної потреби. Це нерівне тепло, перевитрата палива й електроенергії. На прикладі типової котельні ділимося тим, як зводимо керування на автоматику з частотним регулюванням насосів і тяги й що це дає за нашою практикою.

Завдання

До автоматизації котельня має кілька типових проблем. Температуру регулюють вручну, тому в приміщеннях то жарко, то холодно, а паливо витрачається нераціонально. Циркуляційні насоси й тягові вентилятори працюють на повних обертах постійно, навіть коли потреба в теплі чи тязі впала, тобто електроенергію витрачають даремно. Контури опалення (тепла підлога, радіатори, різні приміщення) потребують різних режимів, але без керування їх ведуть «усереднено». Аварійні ситуації оператор помічає із запізненням. Завдання було автоматизувати пальник і контури, додати частотне регулювання насосів і тяги й дати погодозалежне керування.

Рішення

Керування пальником, аварійною зупинкою й контурами зводимо на автоматику котельні: система тримає задану температуру в кожному контурі окремо (наприклад, тепла підлога й радіатори на різних режимах) і враховує дані зовнішнього вуличного датчика для погодозалежного регулювання. Залежно від моделі керування підключають від 10 до 15 контурів, тож у різних приміщеннях тримають різну температуру. Циркуляційні насоси переводимо на частотні перетворювачі: привод регулює подачу теплоносія під реальну потребу, а не молотить на повних обертах, що знижує і споживання насоса, і знос. Тяговий і дуттьовий вентилятори так само ставимо на частотне регулювання замість заслінок, де економія особливо помітна через вентиляторну криву. Для модульних котелень закладаємо можливість дорощувати контури згодом (наприклад, додати теплу підлогу після ремонту) без переробки всієї системи.

Використане обладнання

Частотні перетворювачі для насосів — регулювання подачі теплоносія циркуляційними насосами.
Частотні перетворювачі для вентиляторів — регулювання тяги дуттьового й тягового вентиляторів.
Частотний перетворювач Veichi AC310 — насоси й вентилятори котельні з підтримкою параметрів.
ПЛК — логіка контурів, пальника й аварійних ланцюгів для складних котелень.
Зовнішній вуличний датчик температури та датчики по контурах для погодозалежного керування.

Повний каталог приводів у розділі частотні перетворювачі, контролери в розділі ПЛК.

Результат

Автоматизація котельні дає економію з двох джерел. Перше це паливо: погодозалежне керування й окремі режими по контурах прибирають «перетоп», коли тепло жене незалежно від потреби, тож витрата палива йде під реальні умови. Друге це електроенергія на насосах і вентиляторах: частотне регулювання спирається на закон кубів для відцентрового навантаження (P ∝ n³), тому навіть невелике зниження обертів насоса чи вентилятора дає помітне падіння споживання, чого дроселювання заслінкою не забезпечує. Конкретний відсоток економії палива й електроенергії залежить від схеми котельні, кількості контурів, профілю навантаження й тарифів, тож реальні цифри ми називаємо лише після заміру об'єкта. Крім економії, за нашою практикою автоматика дає рівне тепло по приміщеннях, плавний пуск насосів і вентиляторів та своєчасну реакцію на аварії.

Функціональні можливості

Автоматичне керування пальником і аварійною зупинкою.
Окреме регулювання температури по контурах (10–15 контурів залежно від системи).
Погодозалежне керування за зовнішнім датчиком температури.
Частотне регулювання циркуляційних насосів під реальну потребу.
Частотне регулювання тяги вентиляторів замість заслінок.
Модульність: дорощування контурів без переробки всієї системи.

Поширені запитання

Навіщо ставити частотні перетворювачі в котельні?
Циркуляційні насоси й тягові вентилятори це відцентрове навантаження, де частотне регулювання економить електроенергію за законом кубів (P ∝ n³). Привод працює під реальну потребу в теплоносії чи тязі, а не на повних обертах, плюс дає плавний пуск і знижує знос.

Скільки контурів можна автоматизувати?
Залежно від системи керування підключають від 10 до 15 контурів, тож у різних приміщеннях тримають різну температуру (наприклад, тепла підлога й радіатори на різних режимах). Конфігурацію визначаємо під вашу котельню.

Чи можна дорощувати систему згодом?
Так, для цього й закладаємо модульну архітектуру. Якщо спочатку теплої підлоги не було, а потім її встановили, новий контур інтегрується без переробки всієї системи опалення.

Яка економія від автоматизації котельні?
Економія йде з двох джерел: паливо (погодозалежне керування прибирає перетоп) і електроенергія (частотне регулювання насосів і вентиляторів за законом кубів). Точний відсоток залежить від схеми котельні й тарифів, тож називаємо його лише після заміру.

Скільки коштує автоматизація котельні?
Вартість залежить від кількості контурів, контролера, приводів насосів і вентиляторів. Орієнтуйтеся на ціни в розділах частотні перетворювачі для насосів, для вентиляторів та ПЛК. Точний кошторис розрахуємо після аудиту.

Скільки триває впровадження?
Орієнтовні етапи: обстеження котельні, проєктування логіки контурів, підбір приводів і контролера, монтаж, програмування й пусконалагодження. Терміни залежать від кількості контурів і називаються після обстеження.
