Модернізація мобільної зерносушарки частотним перетворювачем: економія енергії й якісніше сушіння
Мобільна зерносушарка зі шнековим перемішуванням це навантаження, де двигун зазвичай крутиться на одній швидкості «зірка/трикутник», а швидкість проходу зерна через зону теплого повітря не регулюють. Через це або зерно сушиться нерівномірно, або доводиться ганяти його в кілька проходів. На прикладі модернізації мобільної зерносушарки ділимося тим, як частотний перетворювач дозволяє підібрати оптимальну швидкість шнека й помітно зрізати споживання електроенергії.
Завдання

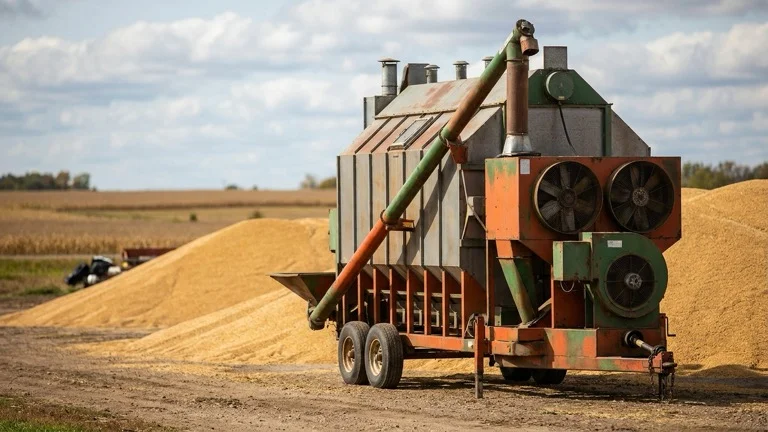

Зерносушарка працює так: зерно завантажують у ємність, тепле повітря подають через бічну трубу, а всередині обертається вертикальний шнек, що перемішує зерно. Двигун потужністю 18,5 кВт (з фактичним споживанням близько 17,5 кВт) працював на постійній швидкості через пуск «зірка/трикутник». Швидкість шнека не регулювалася, тож зерно проходило зону нагріву надто швидко, а ефективність сушіння в один прохід була нижчою за можливу. Завдання було дати плавне регулювання швидкості шнека, підвищити якість сушіння в один прохід і знизити споживання електроенергії.
Рішення
На двигун шнека встановили частотний перетворювач потужністю 18,5 кВт і активували режим енергозбереження для вентиляторно-насосного типу навантаження. Ідея модернізації проста: під час сушіння знижуємо швидкість обертання шнека, тож зерно проходить зону теплого повітря повільніше й висихає ефективніше за один прохід. Перетворювач забезпечив і плавний пуск двигуна, що зняло ударні навантаження на механічні вузли шнека.
На об'єкті ми зафіксували показові цифри споживання двигуна: на частоті 50 Гц близько 17,5 кВт, а на зниженій до 23 Гц (визнаній оптимальною для сушіння) споживання впало приблизно до 4,3 кВт. Тобто на оптимальній швидкості двигун споживав у рази менше, ніж на повних обертах. Вихідний проєкт виконувався на серії Delta серії B, яку знято з виробництва, тому сьогодні ту саму задачу реалізуємо на актуальних серіях частотних перетворювачів нашого каталогу з функцією енергозбереження.
Використане обладнання
- Частотний перетворювач Veichi AC310 — актуальна серія з режимом енергозбереження для шнека.
- Частотні перетворювачі для двигунів — підбір під потужність двигуна шнека.
- Перетворювачі 3-фази 380 В — для трифазного двигуна 18,5 кВт.
- Частотні перетворювачі — повний каталог приводів під різні потужності.
Уся серія зібрана на сторінці бренду Veichi.
Результат
Падіння споживання двигуна шнека з повних обертів до оптимальної швидкості пояснюється фізикою навантаження: для механізмів насосно-вентиляторного типу споживана потужність різко падає зі зниженням обертів, тож робота на нижчій швидкості коштує помітно менше. На цьому об'єкті споживання двигуна впало з близько 17,5 кВт на повних обертах до приблизно 4,3 кВт на оптимальній для сушіння частоті 23 Гц. Паралельно швидкість проходу зерна знизилася приблизно на 20%, що підняло якість сушіння в один прохід і зменшило частку битого зерна. Окупність такого впровадження залежить від річного напрацювання сушарки, обсягів зерна й тарифу на електроенергію, тож конкретну цифру коректно називати лише після розрахунку під ваш режим: за нашою практикою на сушарках з інтенсивним сезонним завантаженням вона виходить швидкою.
Функціональні можливості
- Плавне регулювання швидкості шнека під оптимальний режим сушіння.
- Режим енергозбереження для насосно-вентиляторного навантаження.
- Плавний пуск двигуна без ударних навантажень на механіку.
- Підвищення якості сушіння в один прохід.
- Зменшення частки битого зерна за рахунок повільнішого перемішування.
- Налаштування оптимальної робочої частоти під конкретну культуру й вологість.
Поширені запитання
Чому зниження швидкості шнека економить енергію?
Двигун шнека працює на навантаження насосно-вентиляторного типу, де споживана потужність різко падає зі зниженням обертів. На цьому об'єкті споживання впало з близько 17,5 кВт на повних обертах до приблизно 4,3 кВт на оптимальній частоті 23 Гц. Точні цифри залежать від конкретної сушарки.
Чи не погіршиться сушіння при повільнішому шнеку?
Навпаки. Повільніший прохід зерна через зону теплого повітря підвищує ефективність сушіння в один прохід, а частка битого зерна зменшується. Оптимальну частоту підбираємо під культуру й вологість.
Серію Delta B знято з виробництва, чим замінити?
Ту саму задачу (регулювання швидкості шнека плюс режим енергозбереження) реалізуємо на актуальних серіях каталогу, наприклад Veichi AC310. Привод добираємо під потужність двигуна шнека.
За який час окупиться перетворювач?
Окупність залежить від річного напрацювання сушарки, обсягів зерна й тарифу. За нашою практикою на сушарках з інтенсивним сезонним завантаженням вона виходить швидкою, але конкретну цифру коректно називати лише після розрахунку під ваш режим.
Скільки коштує таке рішення?
Вартість визначає потужність перетворювача під двигун шнека. Орієнтуйтеся на ціни в розділах частотні перетворювачі для двигунів та частотні перетворювачі. Точну суму й окупність розрахуємо після обстеження.
Скільки триває впровадження?
Орієнтовні етапи: обстеження сушарки й двигуна, підбір перетворювача, монтаж, налаштування оптимальної частоти й режиму енергозбереження, перевірка сушіння. Терміни залежать від об'єкта й називаються після обстеження.
