Економія на димососі за допомогою частотного перетворювача: енергозбереження на тяговому вентиляторі
Димосос і дуттьовий вентилятор на котельні чи пелетному виробництві це класичне «вентиляторне» навантаження, де регулювання потоку заслінкою спалює гроші. Двигун крутиться на повних обертах, а зайве повітря просто перекривається засувкою, тобто енергію витрачають, щоб тут же її задушити. На прикладі тягового вентилятора потужністю близько 160 кВт ділимося тим, як переводимо димосос на частотне регулювання й чому тут економія особливо помітна.
Завдання
До модернізації регулювання потоку повітря (диму) на димососі виконувалося заслінками. Двигун постійно працював на повних обертах незалежно від реальної потреби в тязі, а надлишковий потік гасився механічно. Це прямі втрати енергії: вентилятор споживає максимум, а корисна частина роботи менша. Окремо стояло завдання інтеграції: систему треба було завести у вже наявну диспетчеризацію, щоб оператор керував тягою з комп'ютера й бачив параметри в реальному часі, а не бігав до заслінки.
Рішення

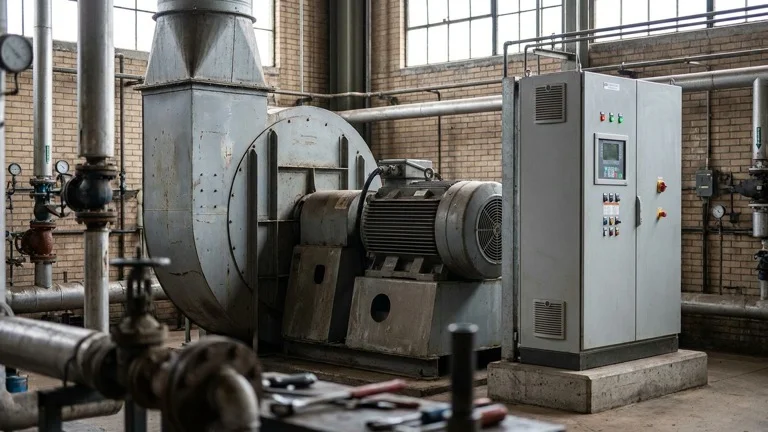

На димосос встановили частотний перетворювач потужністю близько 160 кВт з налаштованою кривою під вентиляторне навантаження. Тепер привод регулює тягу обертами вентилятора, а не заслінкою: за зміни продуктивності виробництва чи в режимі розпалювання котла оператор задає потрібну витрату повітря, і перетворювач плавно виводить вентилятор на цей режим. У робочому діапазоні швидкість обертання трималася в межах 38–42 Гц, тобто вентилятор більшість часу працював нижче номіналу, де вже зʼявляється відчутна економія. Перетворювач інтегрували в наявну систему диспетчеризації по вбудованому інтерфейсу RS-485: команди частоти й пуск/стоп ідуть із комп'ютера, а оператор моніторить вихідний струм, напругу на виході та споживану двигуном потужність і отримує повідомлення про аварії.
Сьогодні таку задачу реалізуємо на актуальних серіях частотних перетворювачів нашого каталогу з вентиляторною кривою й інтерфейсами для диспетчеризації, добираючи привод під потужність вентилятора й вимоги до зв'язку.
Використане обладнання
- Частотні перетворювачі для вентиляторів — вентиляторна крива, плавний пуск, регулювання тяги обертами.
- Перетворювачі 3-фази 380 В — для трифазного двигуна димососа.
- Частотний перетворювач Veichi AC310 — актуальна серія з інтерфейсами для диспетчеризації.
- Частотні перетворювачі — підбір під потужність вентилятора, у тому числі на високі потужності.
- Інтерфейс RS-485 для інтеграції в наявну систему диспетчеризації.
Уся серія зібрана на сторінці бренду Veichi.
Результат
Економія на димососі при частотному регулюванні особливо помітна через фізику вентиляторного навантаження. За законами подібності для відцентрового вентилятора потік пропорційний швидкості (Q ∝ n), тиск квадрату (H ∝ n²), а споживана потужність кубу швидкості (P ∝ n³). Через кубову залежність навіть невелике зниження обертів дає відчутне падіння споживання, чого регулювання заслінкою не забезпечує: там двигун залишається на повних обертах. На цьому об'єкті вентилятор більшість часу працював у діапазоні 38–42 Гц, тобто нижче номіналу, де вже зʼявляється відчутна економія. Конкретна окупність і відсоток економії залежать від профілю навантаження вентилятора, частки часу на зниженій тязі й тарифу, тож реальні цифри коректно називати лише після заміру конкретного об'єкта. Додатковий ефект це керованість через диспетчеризацію й плавний пуск, який знижує ударні навантаження на вентилятор і двигун.
Функціональні можливості
- Регулювання тяги обертами вентилятора замість заслінки.
- Вентиляторна крива для енергозбереження на частковому навантаженні.
- Плавний пуск і зупинка без ударних навантажень.
- Інтеграція в диспетчеризацію по RS-485, керування з комп'ютера.
- Моніторинг струму, напруги й потужності двигуна, повідомлення про аварії.
- Ручне задання витрати повітря під режим розпалювання чи зміну продуктивності.
Поширені запитання
Чому економія на димососі більша, ніж на насосі?
Принцип той самий, закон кубів (P ∝ n³), але вентилятори часто працюють у ширшому діапазоні зниження обертів і довше тримаються нижче номіналу, тому в абсолютних цифрах економія буває помітнішою. Точний ефект залежить від профілю навантаження конкретного вентилятора.
Чим частотне регулювання краще за заслінку?
Заслінка душить потік, але двигун залишається на повних обертах і споживає максимум. Частотний перетворювач знижує оберти, і споживана потужність падає за кубовою залежністю. Плюс плавний пуск і керування з диспетчеризації.
Чи можна завести перетворювач у наявну диспетчеризацію?
Так. На цьому об'єкті інтеграцію зробили по вбудованому RS-485: команди частоти й пуск/стоп ідуть із комп'ютера, оператор бачить струм, напругу й потужність. Актуальні серії підтримують поширені промислові інтерфейси.
Який перетворювач потрібен на вентилятор 160 кВт?
Привод добираємо під потужність двигуна й тип навантаження (вентиляторна крива). На високі потужності підбираємо серію з відповідним діапазоном і інтерфейсами. Конкретну модель визначаємо після обстеження.
Скільки коштує таке рішення?
Вартість визначає потужність перетворювача під ваш вентилятор. Орієнтуйтеся на ціни в розділі частотні перетворювачі для вентиляторів та в загальному каталозі частотні перетворювачі. Точну суму й оцінку економії розрахуємо після аудиту.
Скільки триває впровадження?
Орієнтовні етапи: обстеження вентилятора й режиму, підбір перетворювача, монтаж, налаштування кривої й інтеграція в диспетчеризацію, перевірка режимів. Терміни залежать від об'єкта й називаються після обстеження.
