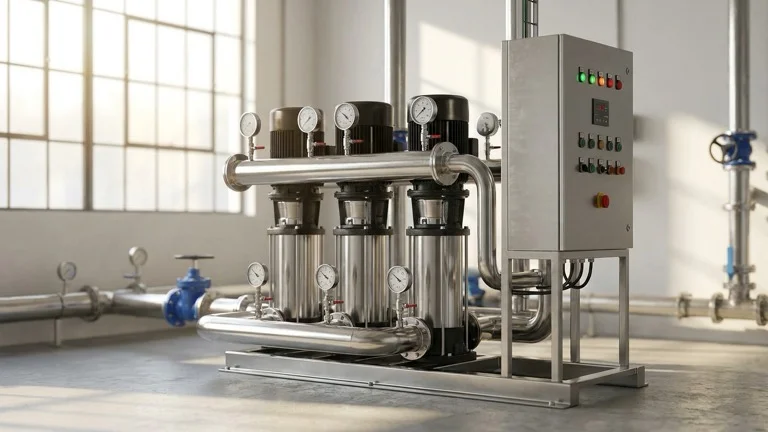

Підтримка постійного тиску у водопостачанні: насосна станція на частотному перетворювачі з ПІД-регулятором
Водопостачання житлового масиву чи виробництва без частотного регулювання живе в режимі пуск/стоп: насос вмикається на повних обертах, тисне «з запасом», а зайвий тиск гаситься засувкою або реле. Тиск стрибає за водорозбором, арматура й труби зношуються, а лічильник крутить електроенергію незалежно від реальної потреби. На прикладі типового об'єкта водопостачання ділимося тим, як переводимо станцію на підтримку заданого тиску частотним перетворювачем із ПІД-регулятором і що це дає за нашою практикою.
Завдання
Стара схема, що дійшла ще з радянських часів, тримала два насоси й реле тиску: один працює постійно, другий підхоплює на піку. Через це тиск у мережі залежав від водорозбору, а вночі або в години простою один насос усе одно створював надлишковий тиск. Це призводило до перевитрати води, гідроударів і поломок водозапірної арматури, труб та побутової техніки. Енергоспоживання трималося на максимумі: різниці у витратах при 5% чи 30% водорозборі система не робила. Завдання було стабілізувати тиск незалежно від розбору, прибрати гідроудари й знизити рахунок за електроенергію.
Рішення
Ми перевели станцію на підтримку заданого тиску частотним перетворювачем. У мережу поставили датчик тиску (4–20 мА) зі зворотним зв'язком на вбудований ПІД-регулятор перетворювача. Тепер привод сам тримає уставку: за зростання водорозбору насос додає обертів, за падіння знижує, а на тривалому низькому розборі переходить у режим економії. Для станцій із кількома насосами використовуємо каскад: основний насос на перетворювачі тримає тиск, додаткові підключаються лише тоді, коли одного не вистачає, із чергуванням для рівномірного напрацювання.
Послідовність робіт така: аудит станції з вимірюванням тиску, витрати й енергоспоживання; підбір перетворювача під потужність насоса; монтаж у шафу керування, монтаж датчика тиску й кабелів; програмування ПІД та параметрів каскаду; перевірка в різних режимах і введення в експлуатацію з інструктажем. Окремо налаштовуємо захист від «сухого ходу» за тиском чи струмом і плавний пуск, що прибирає гідроудари.
Використане обладнання
- Частотний перетворювач Veichi AC310 — із вбудованим ПІД-регулятором для підтримки тиску.
- Частотні перетворювачі для насосів — підбір під потужність і тип насоса.
- Перетворювачі 3-фази 380 В — для трифазних насосів станції.
- Перетворювачі для мережі 1 фаза 220 В — якщо насос живиться від однофазної мережі.
- Датчик тиску 4–20 мА для зворотного зв'язку на ПІД-регулятор; шафа керування з автоматикою.
Уся серія зібрана на сторінці бренду Veichi, повний каталог приводів у розділі частотні перетворювачі.
Результат
У старих матеріалах за цим рішенням фігурували «економія води близько 10%» і «економія електроенергії до 40%». Це орієнтовні діапазони для систем зі змінним водорозбором, а не виміряний результат конкретного об'єкта. Фізична підстава тут інженерна: за законами подібності для відцентрового насоса потік пропорційний швидкості (Q ∝ n), напір квадрату (H ∝ n²), а споживана потужність кубу швидкості (P ∝ n³). Через кубову залежність навіть невелике зниження обертів дає помітну економію, чого дроселювання засувкою не забезпечує, бо двигун залишається на повних обертах. Економія води з'являється тому, що стабільний тиск без «передавлювання» прибирає зайвий розбір. Реальні цифри залежать від статичного напору системи, профілю водорозбору й тарифу, і ми їх називаємо лише після заміру. Крім енергії, за нашою практикою плавний пуск і стабільний тиск типово продовжують ресурс насосів, ущільнень і трубопроводу та знижують аварійність.
Функціональні можливості
- Автоматична підтримка заданого тиску (вбудований ПІД-регулятор).
- Каскадне керування насосами з чергуванням напрацювання.
- Плавний пуск і зупинка без гідроударів.
- Захист від «сухого ходу» та перевантажень.
- Режим економії за тривалого низького водорозбору.
- Відображення параметрів на дисплеї перетворювача, дистанційне керування за потреби.
Поширені запитання
Чи підійде це рішення для моєї системи водопостачання?
Для відцентрових насосів зі змінним водорозбором так, це класичний сценарій підтримки тиску частотником із ПІД. Для систем із постійним великим статичним напором ефект економії менший, але стабільний тиск, плавний пуск і захист корисні в будь-якому разі. Точну оцінку даємо після заміру системи.
Яка економія електроенергії?
Для відцентрових насосів зі змінним навантаженням типовий діапазон 20–40% залежно від профілю водорозбору, статичного напору й тарифу. Цифра спирається на закон кубів (P ∝ n³). Точне значення коректно називати лише після заміру конкретної станції.
Один перетворювач на всю систему чи по одному на насос?
Обидві схеми робочі. Один потужний перетворювач на всю станцію дешевший за кілька малих, але окремий перетворювач на кожен насос дає гнучкіший каскад, рівномірне напрацювання й резервування. Оптимальну схему обираємо під ваш режим роботи.
Чи захистить це від «сухого ходу» й гідроударів?
Так. Захист від «сухого ходу» налаштовується за тиском або струмом і зупиняє насос за відсутності води, а плавний пуск і зупинка прибирають гідроудари, що рятує арматуру й труби.
Скільки коштує таке рішення?
Вартість складається з перетворювача під потужність насоса й датчика тиску. Актуальні ціни на приводи дивіться в розділі частотні перетворювачі для насосів та на сторінці Veichi AC310. Точну суму під вашу станцію розрахуємо після аудиту.
Скільки триває впровадження?
Орієнтовні етапи: аудит станції, підбір перетворювача, монтаж і програмування ПІД та каскаду, перевірка режимів і введення в експлуатацію. Терміни залежать від стану станції й називаються після обстеження.
