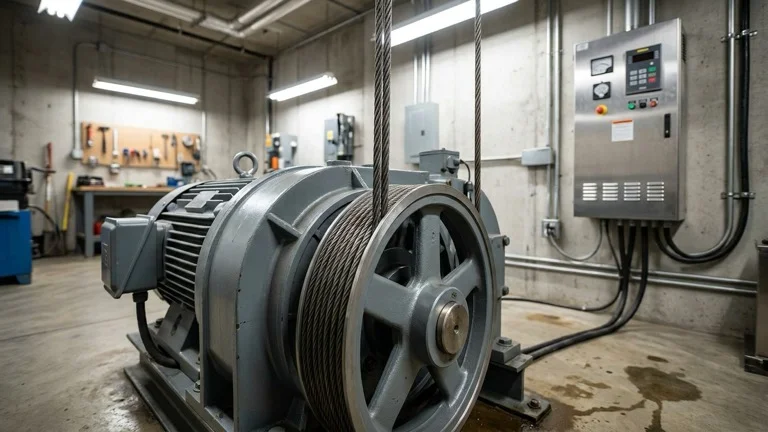

Частотный преобразователь для лифта: зачем он нужен и что дает при модернизации
Современный лифт без частотного регулирования сегодня почти не проектируют. Еще двадцать лет назад привод работал по схеме «две скорости»: быстро разогнаться, затем жестко переключиться на ползучую скорость перед этажом. Пассажир чувствовал толчок, точность остановки гуляла, а двигатель потреблял пиковые токи на каждом пуске. Частотный преобразователь убирает эти проблемы: он плавно управляет и скоростью, и моментом двигателя на протяжении всего цикла движения кабины.
Когда к нам обращаются по модернизации старого лифта, вопрос обычно стоит так: оставить проверенную механику и лебедку, но заменить релейно-контакторное управление на современный привод. В большинстве случаев это оправдано и дешевле полной замены. Частотный преобразователь становится сердцем обновленной системы управления движением.
Классификация лифтов и типы приводов
Пассажирские лифты - самый распространенный класс. Их скорость обычно лежит в пределах от 45 до 105 метров в минуту, а грузоподъемность - от 450 до 1350 кг, что соответствует шести-двадцати пассажирам. Грузовые лифты имеют близкую скорость, но большую грузоподъемность, от 600 до 2500 кг. Отдельно стоят автомобильные подъемники в многоуровневых паркингах и эскалаторы в супермаркетах, на вокзалах и в метро.
По типу привода самый распространенный вариант - тяговый (лебедка с канатами), где кабина и противовес движутся тросами через канатоведущий шкив. Второй тип - гидравлический, с плунжером и гидроцилиндром. Исторически в тяговых лифтах ставили редукторные асинхронные двигатели. Сегодня все чаще применяют безредукторные синхронные машины на постоянных магнитах (PMSM, gearless): они компактнее, тише и точнее в управлении. Под оба типа двигателей подбирают свой преобразователь частоты для электродвигателя.
S-кривая разгона и комфорт пассажира
То, что пассажир воспринимает как «плавный лифт», инженерно описывается профилем разгона. Простой линейный разгон дает резкое изменение ускорения на старте и в точке торможения - это и есть рывок, или jerk. Частотный преобразователь формирует S-образную кривую: ускорение нарастает и спадает постепенно, без ступенек. Кабина трогается мягко, выходит на рабочую скорость, а перед этажом так же плавно тормозит.
На практике настраивают несколько участков профиля: начальное сглаживание, темп разгона, постоянную скорость, темп торможения и финальное дотягивание. Правильно подобранная S-кривая - это компромисс между комфортом и временем поездки: слишком пологий профиль делает лифт «медленным» субъективно, слишком резкий - некомфортным.
Точность остановки и замкнутый векторный контур
Остановка точно вровень с этажом - отдельная инженерная задача. Если кабина становится на несколько сантиметров выше или ниже порога, это и неудобно, и небезопасно для людей с тележками и чемоданами. Здесь решает тип управления двигателем.
Простой частотно-регулируемый привод (разомкнутая V/f-схема) держит скорость приблизительно, без обратной связи о реальном положении вала. Для лифтов применяют замкнутый векторный контур (closed-loop vector): на двигатель ставят энкодер, привод в реальном времени знает скорость и положение, держит момент даже на нулевой скорости и заводит кабину точно на уровень этажа. Именно такой контур дает стабильное дотягивание и повторяемость остановки независимо от загрузки кабины. Энкодер в такой схеме - дополнительная опция к приводу, которую подбирают под конкретный двигатель.
Рекуперация энергии и аварийный привод
Лифт - механизм, который регулярно работает в генераторном режиме: когда тяжелая кабина идет вниз или легкая поднимается, противовес «перевешивает» и двигатель вращается как генератор. Эту энергию надо куда-то деть. Есть два подхода. Тормозной резистор просто рассеивает избыток в тепло - проще и дешевле, подходит для небольшого трафика. Активный рекуператор возвращает энергию обратно в сеть - дороже в оборудовании, но экономит электроэнергию на лифтах с интенсивным движением. Выбор между резистором и рекуперацией делают по фактическому трафику здания и тарифу.
Отдельный вопрос - поведение при пропадании питания. Многие современные лифты имеют режим аварийного спасения (rescue / evacuation drive): от резервного источника привод на малой скорости довозит кабину до ближайшего этажа и открывает двери, чтобы люди не оставались запертыми между этажами. Важно понимать границу: частотный преобразователь управляет движением, но механическая безопасность - тормоз лебедки, ловители, ограничитель скорости - это отдельные узлы лифта со своими нормами. Привод и эти системы дополняют друг друга, а не заменяют.
Как понять, что пора, и с чего начать
Базовый принцип подбора прост: мощность преобразователя должна соответствовать номинальной мощности двигателя, а тип питания - сети объекта (чаще всего трехфазная 380 В, реже однофазная 220-240 В для небольших приводов). Дальше смотрят на нужный диапазон регулирования, наличие векторного режима с энкодером и способ утилизации тормозной энергии.
Когда выбирать модернизацию, а когда полную замену? Если лебедка, канаты и направляющие в хорошем состоянии, а проблема - в старом релейном управлении, рывках и неточных остановках, то замена привода на частотный дает большую часть эффекта за меньшие деньги. Если же изношена сама механика или лифт не соответствует действующим нормам, целесообразнее менять лифт целиком. Чтобы не ошибиться с выбором привода под конкретную лебедку и двигатель, лучше посчитать вместе с инженером - напишите нам в разделе Контакты, подберем решение под ваш объект.
Частые вопросы
Зачем лифту частотный преобразователь?
Он плавно управляет скоростью и моментом двигателя на протяжении всего цикла движения. Это убирает рывки на старте и торможении, дает точную остановку на уровне этажа, снижает пусковые токи и износ механики и экономит электроэнергию по сравнению со старой двухскоростной схемой.
Что дает рекуперация энергии?
Когда лифт работает в генераторном режиме (тяжелая кабина вниз или противовес вверх), двигатель отдает энергию. Активный рекуператор возвращает ее в сеть вместо того, чтобы сжигать на тормозном резисторе. На зданиях с интенсивным трафиком это заметно уменьшает счет за электричество; для редких поездок чаще достаточно резистора.
Безопасно ли при пропадании питания?
Современные системы имеют режим аварийного спасения: от резервного источника привод на малой скорости довозит кабину до ближайшего этажа и открывает двери. При этом механическая безопасность - тормоз, ловители, ограничитель скорости - обеспечивается отдельными узлами лифта, а не самим преобразователем.
Чем PMSM лучше асинхронного двигателя?
Безредукторные синхронные машины на постоянных магнитах компактнее, тише и имеют более высокий КПД на малых скоростях. В паре с векторным приводом и энкодером они дают лучшую точность остановки и комфорт. Асинхронный привод дешевле и до сих пор распространен, особенно в редукторных лифтах и при бюджетной модернизации.
Модернизировать старый лифт или менять полностью?
Если механика (лебедка, канаты, направляющие) в хорошем состоянии, а проблема в устаревшем управлении - модернизация привода на частотный дает больший эффект за меньшие деньги. Если изношена сама механика или лифт не соответствует нормам - целесообразнее полная замена. Решение принимают после осмотра конкретного объекта.
