Bosch Rexroth IndraDrive ML: универсальный инвертор для морских и шельфовых месторождений нефти и газа

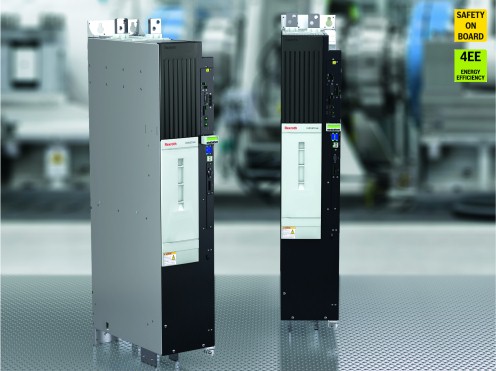

Bosch Rexroth IndraDrive ML — модульный привод для морских и нефтегазовых объектов

Морские платформы, буровые установки и суда обеспечения работают в жесточайших условиях: соленый воздух, вибрация, перепады температуры от –25 до +55 °C, постоянная влажность свыше 95 %. Любой отказ привода на шельфовой платформе означает не просто простой, а угрозу безопасности экипажа и окружающей среде. Именно для таких задач компания Bosch Rexroth разработала линейку инверторов IndraDrive ML — модульную систему частотных преобразователей большой мощности, которая выдерживает самые сложные морские и промышленные условия.

Что такое IndraDrive ML и для чего он нужен

IndraDrive ML — это серия универсальных частотных преобразователей (VFD), созданных для управления электродвигателями мощностью от 110 кВт до 500 кВт на одном модуле. Благодаря возможности параллельного соединения до 8 устройств система обеспечивает суммарную мощность до 4 МВт. Это позволяет использовать один унифицированный привод для широкого диапазона задач: от вращения якорных лебёдок и судовых кранов до управления буровыми насосами и компрессорными станциями.

В отличие от обычных промышленных преобразователей частоты, IndraDrive ML специально разработан для работы в морской и нефтегазовой среде. Каждый модуль проходит сертификацию по стандартам DNV GL, Американского бюро судоходства (ABS) и Lloyd's Register (LR), что подтверждает его надёжность при повышенных вибрациях, экстремальных температурах и электромагнитных помехах.

Технические характеристики IndraDrive ML

Основные параметры, определяющие возможности IndraDrive ML для морских и шельфовых применений:

• Диапазон мощности одного модуля: 110–500 кВт
• Максимальная мощность при параллельном соединении: до 4 МВт (8 модулей)
• Напряжение питания: 3 фазы AC 380–500 В или 525–690 В / 50–60 Гц
• Поддерживаемые сети: TN, TT и IT (изолированная нейтраль — стандарт для морских объектов)
• Охлаждение: жидкостное или воздушное (в зависимости от конфигурации)
• Функция рекуперации: возврат энергии торможения в сеть или в аккумуляторные системы хранения
• Встроенная безопасность: сертифицированная технология Safety on Board (STO, SS1, SLS по EN 61800-5-2)
• Встроенный контроллер: Motion Logic для автономной синхронизации осей
• Сертификаты: CE, UL, CSA, DNV GL, ABS, LR

Расширенный диапазон напряжения 525–690 В — ключевое преимущество для шельфовых платформ, где стандартом являются именно 690-вольтовые электросети. Это снижает ток в кабелях, позволяет использовать проводники меньшего сечения и сокращает потери энергии на длинных трассах от генератора до привода.

Почему 690 В — стандарт для морских объектов

На судах и платформах электросети работают преимущественно на 690 В (IT-сеть с изолированной нейтралью). Это связано с несколькими причинами:

1. Снижение тока. При той же мощности 690-вольтовая сеть даёт в 1,8 раза меньший ток, чем 380-вольтовая. Меньший ток — тоньше кабели, меньше масса, меньше потери.
2. Длинные кабельные трассы. На крупных судах и платформах расстояние от распределительного щита до двигателя может превышать 200 м. При 690 В падение напряжения в кабеле остаётся ниже критического.
3. IT-сеть. Изолированная нейтраль обеспечивает питание даже при первом замыкании на корпус — двигатель продолжает работать, пока экипаж устраняет неисправность.

IndraDrive ML поддерживает оба диапазона — 380–500 В для промышленных объектов на суше и 525–690 В для морских платформ. Переключение между диапазонами не требует аппаратных изменений, только перенастройка параметров.

Модульная архитектура: от 110 кВт до 4 МВт

Главная конструктивная особенность IndraDrive ML — модульная конструкция. Один модуль питания (Power Supply Unit) и один или несколько модулей инвертора (Inverter Unit) комбинируются в зависимости от задачи:

• Одномоторный привод: 1 модуль питания + 1 инвертор → до 500 кВт
• Многоосевая система: 1 модуль питания + несколько инверторов с общей шиной DC
• Параллельное соединение: до 8 инверторов на один двигатель → суммарная мощность до 4 МВт

Общая DC-шина позволяет передавать энергию торможения одного двигателя для разгона другого. На судовом кране, например, при опускании груза энергия возвращается в шину и используется для подъёма стрелы. По данным Bosch Rexroth, рекуперативное торможение снижает общее потребление электроэнергии на 20–30 % по сравнению с резисторным торможением.

Морские применения IndraDrive ML

Частотный преобразователь IndraDrive ML применяется на судах и платформах для управления приводами различного назначения:

• Якорные и швартовные лебёдки — нагрузка до 2 МВт, работа с рывками и динамическими нагрузками
• Судовые краны — синхронизация подъёма, поворота и наклона стрелы через Motion Logic
• Трубоукладочные барабаны — точное позиционирование при прокладке подводных трубопроводов
• Буровые лебёдки и роторные столы — регулирование крутящего момента при бурении скважин
• Насосы и компрессоры — оптимизация расхода топлива на платформах (подробнее: настройка частотного преобразователя для компрессора)
• Вентиляционные системы — поддержание микроклимата в закрытых помещениях платформы (VFD для вентиляции)

Сертификация DNV GL, ABS и Lloyd's Register

Для работы на морских объектах оборудование должно иметь type approval — типовое одобрение от классификационного общества. IndraDrive ML прошёл полный цикл испытаний по трём программам:

• DNV GL (Det Norske Veritas — Germanischer Lloyd): испытания на вибрацию (IEC 60068-2-6), удар (IEC 60068-2-27), влажность 95 % без конденсата, электромагнитную совместимость (серия IEC 61000-4)
• ABS (American Bureau of Shipping): тесты на температурный диапазон –25…+55 °C, устойчивость к наклону ±22,5° и качке ±7,5°
• LR (Lloyd's Register): проверка конструкции и производственного процесса на соответствие морским стандартам

Наличие тройной сертификации (DNV GL + ABS + LR) означает, что IndraDrive ML можно устанавливать на судах и платформах, зарегистрированных практически в любой юрисдикции — от Норвегии до Южной Кореи.

Сравнение морских VFD: IndraDrive ML vs ABB ACS880 vs Siemens SINAMICS

На рынке морских и шельфовых частотных преобразователей конкурируют несколько производителей. Сравним ключевые параметры:

ABB ACS880 имеет более широкий диапазон мощности снизу (от 0,55 кВт) и больше морских сертификатов, что делает его более универсальным выбором для судостроительных верфей. Siemens SINAMICS G150 предлагает более высокую мощность одного модуля (до 800 кВт), но уступает по вариантам охлаждения. IndraDrive ML от Bosch Rexroth выделяется встроенным контроллером Motion Logic, который позволяет реализовать сложные алгоритмы синхронизации осей без внешнего ПЛК — это критически важно для судовых кранов и трубоукладочных систем.

Для выбора между этими решениями рекомендуем ознакомиться с типичными вопросами при выборе частотного преобразователя, а также рассмотреть возможность использования устройств плавного пуска для вспомогательных механизмов.

Рекуперативное торможение и сбережение энергии

На морских платформах расходы на топливо для генераторов составляют значительную часть операционных затрат. Каждый киловатт-час, возвращённый в сеть вместо рассеивания на тормозных резисторах, — это прямая экономия дизельного топлива.

IndraDrive ML поддерживает два режима рекуперации:

1. Возврат в сеть: энергия торможения возвращается в судовую электросеть через активный выпрямитель модуля питания. Генератор при этом снижает выработку на соответствующую мощность.
2. Хранение в аккумуляторах: для платформ с системами накопления энергии IndraDrive ML может заряжать промышленные аккумуляторы. Это особенно актуально для трёхфазных электрических систем, где пиковые нагрузки чередуются с периодами простоя.

По расчётам Bosch Rexroth, рекуперативное торможение на якорной лебёдке мощностью 1,5 МВт за год эксплуатации возвращает в сеть около 120–180 МВт·ч. При стоимости генерации на платформе ~0,30 $/кВт·ч это даёт экономию $36 000–$54 000 ежегодно только на одном приводе.

Требования к VFD для нефтегазовых объектов

Частотные преобразователи на нефтегазовых платформах должны соответствовать дополнительным требованиям, связанным со взрывоопасными зонами:

• ATEX (Европа): директивы 2014/34/EU для оборудования, управляющего двигателями во взрывоопасных зонах (Zone 1, Zone 2)
• IECEx (международный): глобальная система сертификации для оборудования во взрывоопасных атмосферах, признанная в более чем 80 странах
• Расположение VFD: частотный преобразователь обычно устанавливается в безопасной зоне (safe area), а кабели прокладываются к взрывозащищённому двигателю в опасной зоне
• Длина кабеля: при 690 В максимальная длина моторного кабеля без дополнительных фильтров — до 300 м (в зависимости от типа кабеля и частоты ШИМ)

IndraDrive ML не является взрывозащищённым устройством сам по себе — он устанавливается в чистых помещениях (clean room) или закрытых электрощитовых. Однако его конструкция учитывает электромагнитную совместимость (EMC) в соответствии с IEC 61800-3, что предотвращает генерацию помех, способных повлиять на системы безопасности платформы.

Safety on Board: встроенная функциональная безопасность

IndraDrive ML оснащён встроенной сертифицированной системой безопасности Safety on Board, соответствующей требованиям EN 61800-5-2 и обеспечивающей уровень безопасности до SIL 3 / PL e. Ключевые функции:

• STO (Safe Torque Off): безопасное снятие момента без отключения питания
• SS1 (Safe Stop 1): управляемый останов с последующим STO
• SLS (Safely-Limited Speed): ограничение максимальной скорости для безопасного обслуживания
• SOS (Safe Operating Stop): удержание позиции с мониторингом отклонения

Для судовых кранов и лебёдок эти функции критически важны: SLS позволяет ограничить скорость подъёма при приближении к верхнему ограничителю, а STO мгновенно останавливает привод при срабатывании аварийного выключателя.
