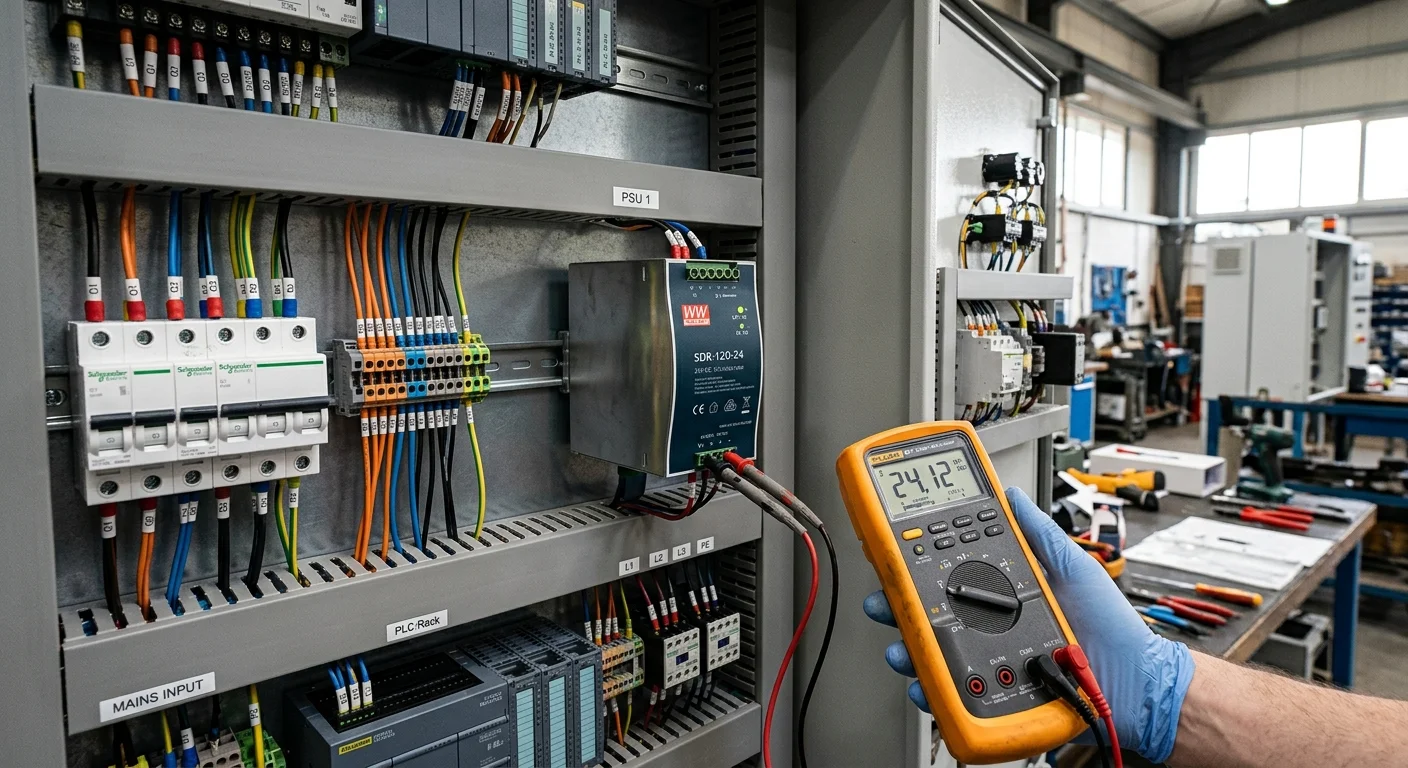

Рахуйте струм, а не ватти
Найпоширеніша помилка при підборі блока — намагатися скласти ватти з паспортів. Працює це погано: паспортна потужність давача чи реле часто вказана неоднозначно, а реальне споживання плаває. Надійніший шлях — рахувати струм на стороні 24 В у амперах, а ватти отримати множенням наприкінці. Так ви бачите реальне навантаження на вихід блока, а не оцінку «зверху».
Логіка проста: блок характеризується вихідним струмом при своїй напрузі. Якщо ви знаєте, скільки ампер сумарно тягнуть споживачі, ви одразу бачите, який блок потрібен. Ватти — похідна величина.
Алгоритм розрахунку за чотири кроки
- Випишіть споживачів. Усе, що сидить на лінії 24 В: ПЛК, панель оператора, давачі, реле, модулі вводу-виводу, індикація.
- Складіть струми. Візьміть струм споживання кожного в амперах і додайте. Це базове навантаження.
- Додайте запас 20-30 %. На пускові кидки індуктивних навантажень, на дозрівання проєкту й щоб блок не висів на максимумі.
- Перемножте на напругу. Отриманий струм × 24 В = мінімальна потужність блока у ватах.
Формула одним рядком: P = (сума струмів × коефіцієнт запасу) × U. Для 24 В і запасу 25 % це P = ΣI × 1,25 × 24.
Числовий приклад на реальній шафі
Візьмемо типову шафу середнього розміру й порахуємо за алгоритмом:
- ПЛК (процесор + базові модулі) — 0,5 А
- Панель оператора HMI — 0,7 А
- 12 індуктивних давачів × 0,2 А — 2,4 А
- 4 проміжних реле × 0,05 А — 0,2 А
Сума струмів: 0,5 + 0,7 + 2,4 + 0,2 = 3,8 А на 24 В. Додаємо 25 % запасу: 3,8 × 1,25 ≈ 4,75 А. У ватах це 4,75 × 24 ≈ 114 Вт, але орієнтуємося на струм. Висновок: потрібен блок із виходом щонайменше 5 А.
Під цю задачу підходять, наприклад, Mean Well NDR-120-24 (5 А, 120 Вт, на DIN-рейку) або трохи вільніший Mean Well LRS-150-24 (6,5 А, 156 Вт, закритий корпус, 771 ₴). LRS-150 дає більший запас за нижчу ціну за рахунок закритого (корпусного) виконання, NDR-120 — акуратніший монтаж у ряд із ПЛК.
Пускові кидки: чому запас не «про всяк випадок»
Запас 20-30 % — не страховка від невпевненості, а компенсація реальної фізики. Індуктивні навантаження — котушки реле, електромагнітні клапани, контактори, гальмівні катушки — у момент увімкнення споживають пусковий струм, помітно вищий за робочий. Якщо порахувати блок «упритул» за робочими струмами, перший же одночасний пуск кількох клапанів просадить напругу й може кинути блок у захист.
Тому в розрахунку базовий струм беруть із запасом. Чим більше в шафі індуктивних споживачів, що вмикаються разом, тим ближче запас до 30 %, а не до 20 %.
Падіння напруги на довгих лініях
Ще один чинник, який легко проґавити, — падіння напруги на самому кабелі. Якщо давачі рознесені по великому об'єкту й живляться довгими тонкими лініями, частина 24 В «осідає» на опорі дроту, і до споживача доходить менше. Давач, чутливий до нижньої межі напруги, може почати збоїти.
Практично це означає дві речі: закладати достатній переріз жил на довгих ділянках і не планувати блок на саму нижню межу. Той самий запас за струмом тут теж допомагає — блок тримає номінал упевненіше. Якщо лінії дуже довгі, інколи раціональніше підняти напругу живлення цієї групи (детальніше — у статті про вибір 12/24/48 В).
Дерейтинг за температурою: ватти стають теплом
ККД блока — це частка вхідної потужності, що дійшла до навантаження; решта розсіюється теплом усередині шафи. Що нижчий ККД і вища потужність, то більше тепла. А тепло запускає дерейтинг — зниження допустимої віддачі зі зростанням температури. Паспортні ампери блок видає до якоїсь межі (часто +50 °C), вище — за графіком із datasheet віддачу треба знижувати.
Висновок для розрахунку: у гарячій шафі (на сонці, біля печі, щільно набита) реальний доступний струм нижчий за паспортний. Запас 20-30 % частково це страхує, але якщо умови справді гарячі — беріть із більшим запасом або забезпечуйте вентиляцію.
Запас на розширення
Шафа рідко лишається незмінною: додають давач, реле, ще один модуль вводу-виводу. Якщо блок узято «впритул», кожне розширення впирається в заміну блока. Закладений із самого початку запас 20-30 % зазвичай покриває кілька майбутніх дрібних доповнень без переробки живлення. Це частина того самого коефіцієнта запасу, а не окрема надбавка.
Чому не варто брати 2× із запасом
Здається логічним узяти блок «з великим запасом, щоб напевно». Але дворазовий запас — це не безпека, а три мінуси:
- Гірший ККД на малому навантаженні. Імпульсні блоки найефективніші ближче до номіналу; блок на 20 А під навантаженням 4 А працює в невигідній зоні й гріє шафу.
- Зайве місце. Потужніший блок більший — на DIN-рейці й панелі це реальні сантиметри.
- Зайві гроші. Ви платите за ватти, які ніколи не використаєте.
Здоровий запас — 20-30 %. Він покриває пуск, дерейтинг і розширення, але не заганяє блок у неефективний режим.
Селекційна таблиця: від струму до моделі
Зведемо логіку підбору в таблицю. Орієнтуйтеся на колонку розрахункового струму (вже із запасом).
| Базовий струм 24 В | Із запасом 25 % | Брати блок від | Приклад моделі | Від, ₴ |
|---|---|---|---|---|
| до 2 А | до 2,5 А | 2,5 А | Mean Well HDR-60-24 (2,5 А) | 868 |
| 3,8 А (наш приклад) | 4,75 А | 5 А | NDR-120-24 (5 А) / LRS-150-24 (6,5 А) | 1252 / 771 |
| 6-8 А | 7,5-10 А | 10 А | Mean Well NDR-240-24 (10 А) | 2265 |
| 15-16 А | ~20 А | 20 А | Mean Well NDR-480-24 (20 А) | 4782 |
Якщо коротко: складіть струми всіх споживачів на 24 В, додайте 20-30 % на пуск і розширення, оберіть найближчу більшу модель — без дворазового перебору. Уся номенклатура з амперажами й цінами зібрана в категорії Промислові блоки живлення; за напругою — 24 В; за форм-фактором — на DIN-рейку. Загальну логіку вибору блока за всіма критеріями розписано в гайді як вибрати блок живлення для шафи автоматики. Оригінальна продукція з гарантією, відвантаження зі складу. Маєте перелік навантажень зі струмами — надішліть, підберемо модель за схемою за 1 робочий день.
