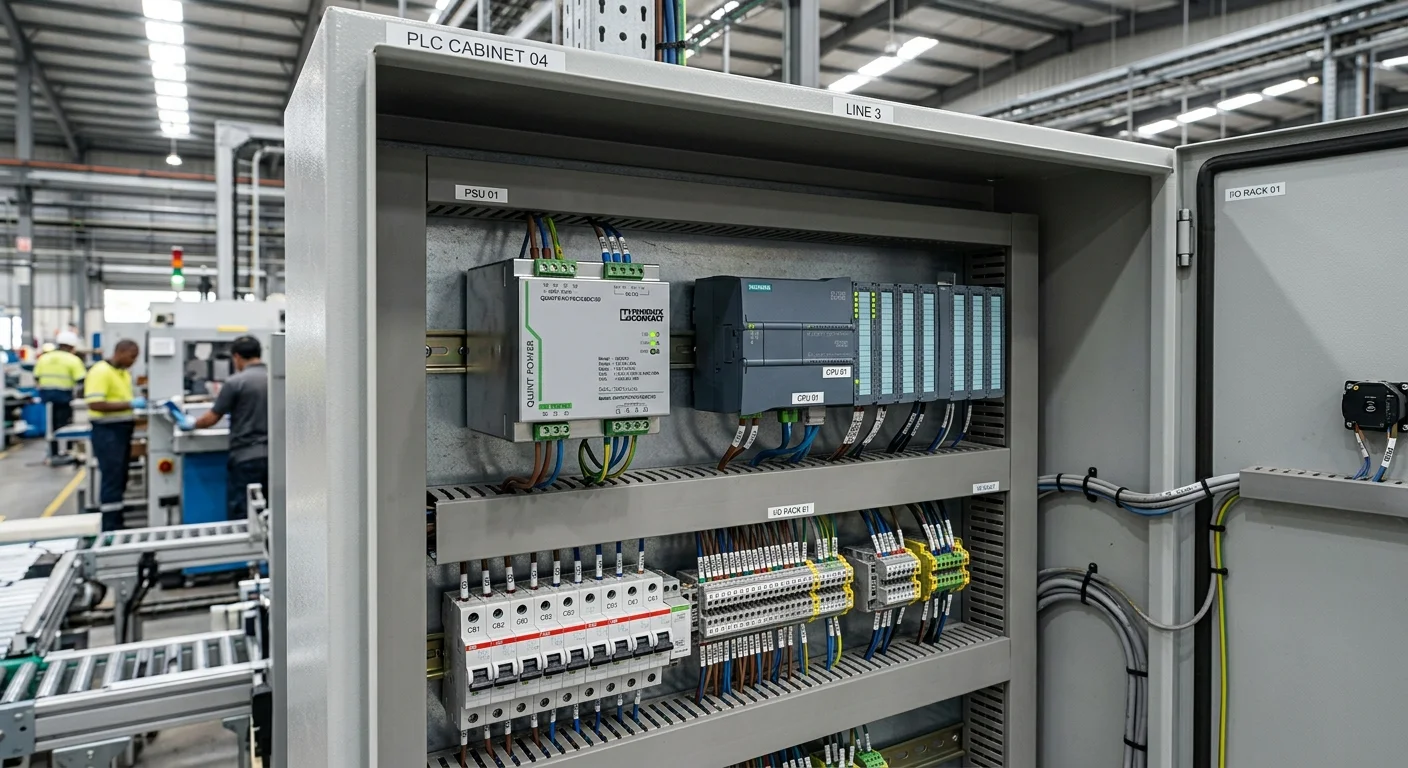

Як вибрати блок живлення для шафи автоматики

Навіщо шафі окремий блок живлення на 24 В

У будь-якій шафі автоматики є дві різні мережі. Силова — це 230 чи 400 В, від якої живляться двигуни, контактори, нагрівачі. І слабкострумова — стабільні 24 В постійного струму, на яких працює «мозок»: ПЛК, панель оператора, давачі, проміжні реле, входи й виходи модулів. Промисловий блок живлення — це якраз той вузол, що бере одну фазу 230 В і видає чисті 24 В DC для цієї логіки.

Чому саме 24 В стали стандартом de-facto? Це компроміс, до якого галузь прийшла за десятиліття. Напруга достатньо низька, щоб бути безпечною для рук монтажника й не вимагати спецзаходів як 400 В, але достатньо висока, щоб струми лишалися помірними, а падіння напруги на довгих лініях у великій шафі не з'їдало корисний сигнал. Майже вся номенклатура давачів, реле й входів ПЛК провідних виробників орієнтована саме на 24 В DC. Тому коли ми говоримо «блок живлення для шафи», у дев'яти випадках з десяти йдеться про блок живлення 24 В.

Решта напруг лишаються нішевими: 5 і 12 В беруть під окрему електроніку чи давачі старого парку, 48 В — під деякі сервоприводи й телеком, 36 В трапляється рідко. Якщо технічне завдання не каже інакше — починайте з 24 В і відступайте від нього лише тоді, коли цього прямо вимагає конкретний споживач.

Як розрахувати потужність: рахуємо струм, а не ват

Найпоширеніша помилка на старті — намагатися скласти ватажі з паспортів. Це працює погано, бо паспортна потужність давача чи реле часто вказана неоднозначно. Надійніший шлях — рахувати струм споживання на стороні 24 В, а потужність отримати множенням наприкінці.

Алгоритм простий: випишіть кожен споживач, що сидить на лінії 24 В, і його струм у амперах. Складіть усі струми. До суми додайте запас 20–30 % — на пускові кидки реле й контакторів, на майбутнє розширення шафи й на те, щоб блок не працював вічно «у поличку» на максимумі. Отриманий струм перемножте на 24 В — це і буде мінімальна потужність блока.

Числовий приклад на реальній шафі

Візьмемо типову шафу середнього розміру:

• ПЛК (процесор + базові модулі) — 0,5 А
• Панель оператора HMI — 0,7 А
• 12 індуктивних давачів × 0,2 А — 2,4 А
• 4 проміжних реле × 0,05 А — 0,2 А

Сума: 0,5 + 0,7 + 2,4 + 0,2 = 3,8 А на 24 В. Додаємо 25 % запасу: 3,8 × 1,25 ≈ 4,75 А. У ватах це близько 114 Вт, але орієнтуватися краще на струм. Нам потрібен блок із виходом щонайменше 5 А. Під цю задачу йдуть, наприклад, Mean Well NDR-120-24 (5 А, 120 Вт, на DIN-рейку) або трохи потужніший Mean Well LRS-150-24 (6,5 А, 156 Вт) — він дає вільніший запас і коштує дешевше за рахунок закритого корпусу.

Не женіться за кратним запасом «на всякий випадок»: блок на 20 А під навантаження 3,8 А працюватиме у зоні низького ККД і займе зайве місце на рейці. Запас 20–30 % — здоровий, двократний — це переплата й гірша теплова робота.

Яку напругу обрати: 12, 24 чи 48 В

Якщо ви проєктуєте шафу з нуля й вибір вільний — беріть 24 В. Усі аргументи вище. Інші напруги розглядайте лише за прямою потребою:

• 5 і 12 В — окремі плати, старі давачі, деякі контролери доступу. Часто простіше поставити маленький окремий блок на цю напругу, ніж тягнути перетворювач від 24 В.
• 48 В — окремі сервоприводи малої потужності, телеком-обладнання, деякі двигуни постійного струму. Тут струми вдвічі менші за ту саму потужність, що зручно для довгих ліній.
• 13,8 і 27,6 В — це «буферні» номінали під системи з акумулятором (резервне живлення, сигналізація): напруга підібрана під заряд свинцево-кислотної батареї.

Головне правило — не змішувати без потреби. Кожна додаткова напруга в шафі це ще один блок, ще одна лінія й ще одна точка відмови.

Форм-фактор: DIN-рейка чи закритий корпус

Конструктивно блоки діляться на дві великі групи, і вибір між ними майже завжди диктує сама шафа.

Блоки на DIN-рейку

Це робоча конячка промавтоматики. Корпус із кріпленням на стандартну 35-мм рейку, клеми зверху й знизу, ставиться поряд із ПЛК та автоматами в один ряд. Серії Mean Well HDR, MDR, DR, NDR; у Delta — DRL, DRM, DRP. Плюс — акуратний монтаж, зрозуміла обслуга, легка заміна. Саме блоки на DIN-рейку ми рекомендуємо за замовчуванням для будь-якої шафи автоматики.

Закриті (панельні) блоки

Корпус із перфорацією, кріпиться на монтажну панель гвинтами. Серії Mean Well LRS, RSP; Delta PMC, PMT. Беруть їх, коли потрібна висока потужність у компактному об'ємі за привабливою ціною — той самий LRS-150-24 дешевший за DIN-аналог тієї ж потужності. Мінус — займають місце на панелі, не стають у ряд на рейку, тож монтаж менш «модульний».

Практичне правило: мала й середня шафа з акуратним монтажем — DIN. Потрібно багато ват за мінімальні гроші й місце на панелі є — закритий корпус.

Чому всі промислові блоки імпульсні

Сучасний промисловий блок живлення — імпульсний (switching). Замість важкого трансформатора 50 Гц він перетворює вхідну напругу на високій частоті, тому за тієї самої потужності він у рази легший, менший і має ширший діапазон входу. Практичний наслідок, який вас прямо стосується: універсальний вхід 85–264 В. Той самий блок працює і від 230 В, і від просілих 180 В у промзоні, і витримує стрибки — це критично там, де мережа нестабільна.

Зворотний бік імпульсного принципу — він генерує високочастотні завади й сам реагує на форму вхідного струму. Звідси наступне питання.

PFC — і чому ним не варто нехтувати

PFC (Power Factor Correction, корекція коефіцієнта потужності) вирівнює форму струму, який блок споживає з мережі. Без PFC імпульсний блок «висмикує» струм короткими піками на верхівках синусоїди — це дає низький коефіцієнт потужності (0,5–0,65) і засмічує мережу гармоніками.

Чому це ваша проблема, а не лише енергетика:

• Блок із активним PFC має коефіцієнт потужності близько 0,95. Це означає, що з тієї самої лінії 230 В і того самого автомата ви знімаєте більше корисної потужності.
• Кілька блоків без PFC в одній шафі дають сумарні гармоніки, через які гріються нульовий провідник і трансформатор живлення цеху.
• На об'єктах із власним обліком і вимогами до якості електроенергії PFC буває прямою вимогою ТЗ.

У номенклатурі активний PFC мають потужніші DIN-серії (Mean Well NDR) і закриті RSP, а також трифазні Delta DRP. Правило просте: один невеликий блок 60 Вт — можна без PFC; кілька блоків або один потужний — беріть із PFC. У лінійці Mean Well NDR активний PFC починається з NDR-240-24 (240 Вт, 10 А); серед закритих PFC мають серії RSP.

Одна фаза чи три

Переважна більшість шаф живиться однофазним блоком від 230 В — цього вистачає аж до сотень ват. Трифазний вхід (380/400 В) має сенс у двох випадках: коли потужність блока велика (сотні ват і вище) і однофазна лінія вже не тягне рівномірно, або коли в шафі взагалі немає виведеної однофази, а є тільки трифазне підведення.

Трифазні блоки в нашій номенклатурі — це Delta серії DRP з індексом 3BN у назві (наприклад, DRP024V240W3BN, 10 А / 240 Вт) і Schneider ABL з індексом U3A. Вони рівномірно навантажують усі три фази й мають вищий запас за потужністю. Для типової шафи на ПЛК і давачі трифаза не потрібна — це рішення під потужні навантаження.

Захисти: що має бути «на борту»

Нормальний промисловий блок захищає і себе, і навантаження. Чотири абревіатури, які варто розуміти:

• OVP (Over-Voltage Protection) — відсікає вихід, якщо напруга підскочила вище норми. Рятує дорогий ПЛК від пробою.
• OCP (Over-Current Protection) — обмежує струм при перевантаженні, блок не згорає, а йде в захист.
• OTP (Over-Temperature Protection) — вимикає блок при перегріві, поки не вистигне.
• Захист від КЗ (short-circuit) — витримує коротке замикання на виході без виходу з ладу.

У серій Mean Well, Delta й Schneider цей набір є за замовчуванням — це не опція, за яку доплачують, а гігієнічний мінімум. Звертайте увагу радше на поведінку після спрацювання: одні блоки самостійно відновлюються (auto-recovery), коли причина зникла, інші вимагають перезапуску живленням. Для безлюдних об'єктів auto-recovery зручніший. Усі блоки в категорії Промислові блоки живлення мають цей базовий набір захистів.

ККД і дерейтинг за температурою

ККД (efficiency) — частка вхідної потужності, що дійшла до навантаження. Решта йде в тепло всередині шафи. У сучасних блоків ККД сягає до 92,5 % — стільки на повній потужності тримають топові DIN-серії (наприклад, потужний Mean Well NDR-480-24). Здавалося б, пара відсотків — дрібниця, але в закритій шафі це десятки зайвих ват тепла, які доведеться відводити.

Дерейтинг (derating) — зниження допустимої вихідної потужності зі зростанням температури. Паспортні ампери блок видає до якоїсь межі (часто +50 °C), вище — віддачу треба знижувати за графіком із datasheet. Практичний висновок: якщо шафа стоїть на сонці, біля печі чи просто щільно набита й гріється, не плануйте блок «під зав'язку». Той самий запас 20–30 % за струмом частково страхує й від дерейтингу, але в гарячих умовах беріть із більшим запасом або забезпечуйте вентиляцію.

Резервування: коли ставлять два блоки

Для відповідальних об'єктів — там, де зупинка живлення логіки означає зупинку лінії чи аварію — застосовують резервування. Найпоширеніша схема: два однакових блоки працюють паралельно через діодний розв'язувальний модуль (redundancy module). Якщо один блок виходить з ладу, другий миттєво бере все навантаження на себе, лінія не зупиняється.

Щоб така схема працювала, кожен блок має тягнути повне навантаження поодинці, а не половину. Тобто два блоки беруть із запасом, а не «ділять» струм навпіл. Під резервування зазвичай ставлять потужніші моделі — закриті на кшталт LRS-350-24 (350 Вт) або потужні DIN. Для звичайної шафи це надлишок, але для безперервного виробництва, насосних станцій чи систем безпеки — виправдана інвестиція.

Типові помилки при виборі

• Рахувати ват замість ампер. Струм споживачів на 24 В — це база; ват отримуєте множенням наприкінці.
• Брати блок «упритул». Без запасу 20–30 % перший же пусковий кидок або додатковий давач виведе блок у захист.
• Дворазовий запас «щоб напевно». Зайва потужність — це низький ККД, зайве місце й зайві гроші.
• Ігнорувати PFC при кількох блоках. Сумарні гармоніки гріють мережу й валять коефіцієнт потужності всього об'єкта.
• Не враховувати температуру шафи. У гарячій шафі паспортні ампери недосяжні — потрібен дерейтинг.
• Економити на захистах. Безіменний блок без OVP при пробої вб'є ПЛК, дорожчий за десяток блоків.

Як підібрати під конкретну шафу: коротка таблиця

Зведемо логіку в робочу таблицю. Це орієнтир під типові сценарії — точну модель добирайте під свій струм і умови.

Якщо коротко: визначте сумарний струм на 24 В, додайте чверть, оберіть DIN-форм-фактор, перевірте наявність PFC для потужних блоків — і дивіться в наявності за брендом. Уся номенклатура з цінами й фільтрами зібрана в категорії Промислові блоки живлення; за виробником — Mean Well, Delta Electronics, Schneider Electric. Оригінальна продукція з гарантією, відвантаження зі складу. Маєте перелік навантажень зі струмами — надішліть, підберемо модель за схемою за 1 робочий день.
