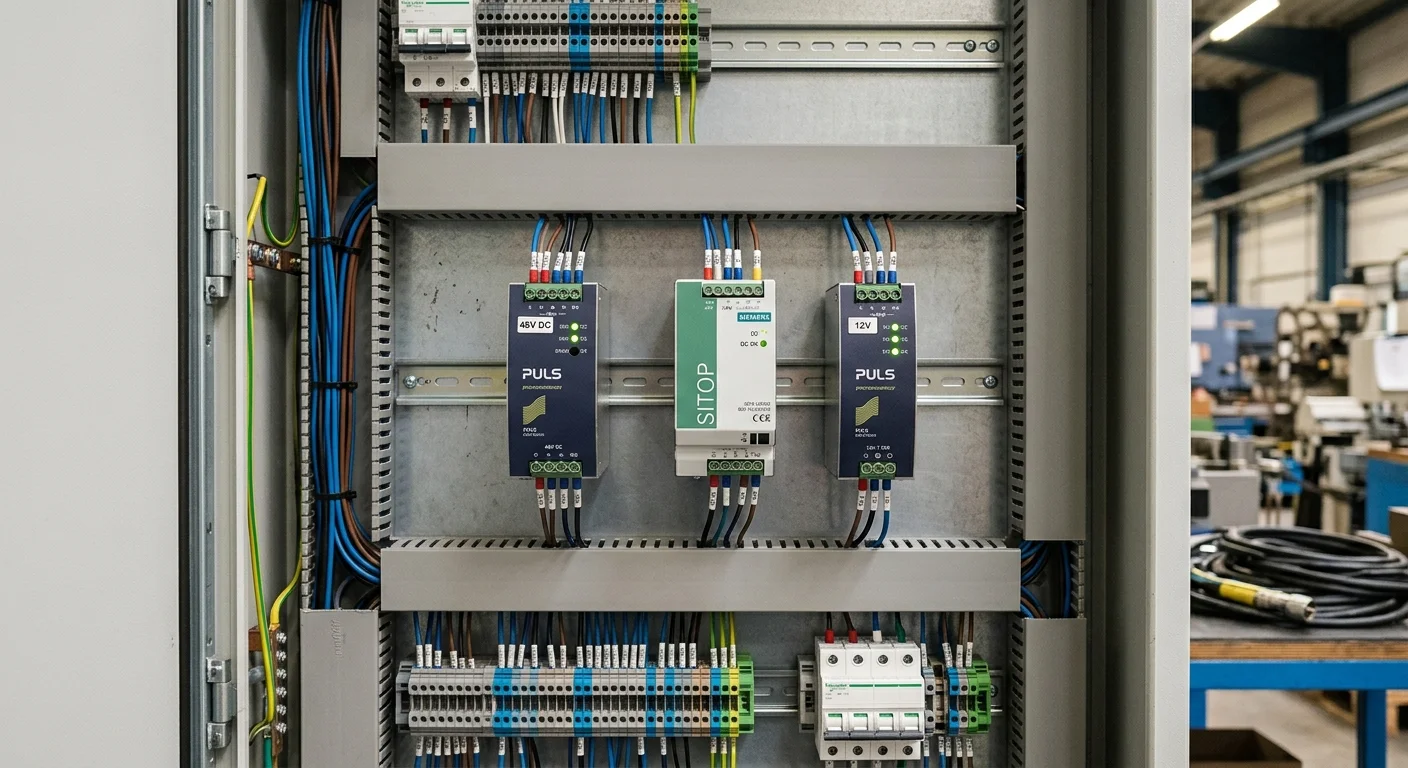

Чому напруга — це перше питання, а не потужність
Коли підбирають блок живлення, спершу думають про ватти. Але напругу варто визначити раніше: саме вона диктує, з якою номенклатурою давачів, реле й контролерів ви працюватимете, які перерізи кабелю закладете й наскільки дорогим вийде монтаж. Помилка з напругою — це не «трохи не та модель», це переробка всієї слабкострумової частини шафи.
Промислові блоки видають кілька стандартних номіналів: 5, 12, 24, 48 В (плюс буферні 13,8 і 27,6 В під акумуляторні системи). Кожен має свою зону, де він на місці. Розберемо їх за реальним застосуванням, а не за абстрактними «перевагами».
24 В — стандарт промислової автоматики
Якщо коротко: у дев'яти шафах із десяти відповідь — 24 В. Це фактичний стандарт, до якого галузь прийшла за десятиліття. Майже вся номенклатура ПЛК, панелей оператора, індуктивних і оптичних давачів, проміжних реле й модулів вводу-виводу провідних виробників орієнтована саме на 24 В постійного струму.
Чому саме 24 В виграли. Напруга достатньо низька, щоб бути безпечною для рук монтажника й не вимагати спецзаходів, як силові 400 В. І водночас достатньо висока, щоб струми лишалися помірними, а падіння напруги на довгих лініях у великій шафі не з'їдало корисний сигнал. Це робочий компроміс між безпекою й практичністю.
Під 24 В у нас найширший вибір: закриті Mean Well LRS-100-24 (4,5 А, 108 Вт, 640 ₴) для бюджетного монтажу на панель і DIN-блоки на кшталт NDR-120-24 (5 А, 120 Вт) у ряд із ПЛК. Якщо проєктуєте шафу з нуля й вибір вільний — беріть блок живлення 24 В і відступайте від нього лише за прямою потребою.
12 В — слабкострумова автоматика й периферія
12 В лишаються живими там, де споживачі історично зроблені під цю напругу. Це:
- відеоспостереження — більшість IP- й аналогових камер живляться 12 В DC;
- світлодіодне підсвічування шаф, індикація, LED-стрічки;
- давачі й платформи старого парку, де вже стоїть 12-вольтова обв'язка;
- окремі плати й контролери доступу.
Часто простіше поставити окремий невеликий блок живлення 12 В на цю групу споживачів, ніж тягнути DC-DC перетворювач від основної 24-вольтової лінії. Під 12 В беруть компактні DIN-блоки Mean Well HDR-15-12 для маленьких навантажень або потужніший закритий LRS-100-12, коли камер і підсвічування багато.
48 В — телеком, PoE й довгі лінії
48 В — це напруга, яку беруть свідомо, під конкретну задачу. Чотири типові випадки:
- Телеком і мережеве обладнання — 48 В історичний стандарт зв'язку.
- PoE-інфраструктура — живлення мережевих камер і точок доступу по кабелю Ethernet.
- Сервоприводи й потужні приводи малої та середньої потужності, що працюють від 48 В DC.
- Довгі лінії живлення. Це головний технічний аргумент: за тієї самої потужності струм на 48 В удвічі менший, ніж на 24 В. Менший струм — менше падіння напруги на довгому кабелі й тонший переріз жил. На розгалуженому об'єкті це прямо економить на міді.
У промислових шафах 48 В беруть не лише під телеком: це живлення приводного контуру (сервоприводи, крокові двигуни) і польових пристроїв, рознесених на 20+ метрів від шафи. Менший струм за тієї ж потужності дає менші втрати в довгій лінії й дозволяє взяти тонший кабель — на розгалуженому об'єкті це відчутна економія.
Під 48 В беремо закриті Mean Well LRS-100-48 (2,3 А, 709 ₴) для невеликих навантажень і DIN-блоки NDR-240-48 (5 А, 2373 ₴), коли треба тримати 48 В на потужнішому споживачі чи довгій магістралі.
5 В і 36 В — нішеві номінали
5 В беруть під логіку й окрему електроніку — мікроконтролерні плати, старі давачі, інтерфейсні модулі, яким потрібен саме цей рівень. Тягнути 5 В через усю шафу немає сенсу: ставлять локальний блок просто поряд зі споживачем.
36 В трапляється рідко — під окремі двигуни постійного струму та спеціалізоване обладнання. Якщо в ТЗ немає прямої вимоги на 36 В, до нього не варто й братися.
Порівняння напруг: коротка таблиця
Зведемо логіку в одну таблицю. Колонка «струм за потужності» показує, чому висока напруга вигідна на довгих лініях — за тих самих ват струм падає.
| Напруга | Типове застосування | Струм за 100 Вт | Типові серії |
|---|---|---|---|
| 5 В | Логіка, окрема електроніка, інтерфейсні плати | ~20 А | Mean Well LRS, MDR |
| 12 В | Відеоспостереження, LED, давачі старого парку | ~8,3 А | Mean Well HDR, LRS |
| 24 В | ПЛК, давачі, реле, HMI — стандарт автоматики | ~4,2 А | Mean Well HDR, MDR, NDR, LRS; Delta DRP, DRL |
| 48 В | Телеком, PoE, сервоприводи, довгі лінії | ~2,1 А | Mean Well LRS, NDR; Delta DRP, PMT; Schneider ABLU3A48 (3-фази) |
Видно головне: на 48 В струм за тих самих 100 Вт удвічі менший, ніж на 24 В, і вчетверо менший, ніж на 12 В. Тому для довгих ліній і потужних приводів вища напруга означає тонший кабель і менші втрати.
Як вирішити для своєї шафи
Алгоритм простий. Подивіться на основну масу споживачів: якщо це ПЛК, давачі, реле й HMI — це 24 В, далі не думайте. Якщо в шафі є окрема група під 12 В (камери, LED) або 48 В (телеком, привід, довга магістраль) — дайте їй окремий блок цієї напруги, а не перетворювач від 24 В. 5 В лишайте локальним споживачам біля плати.
Номенклатура з напругами, цінами й фільтрами зібрана в категорії блоків живлення; за напругою — 24 В, 48 В, 12 В; за форм-фактором — на DIN-рейку. Коли з напругою визначилися, наступний крок — порахувати потужність; це детально розписано в гайді як вибрати блок живлення для шафи автоматики. Оригінальна продукція з гарантією, відвантаження зі складу. Маєте перелік навантажень — надішліть, підберемо напругу й модель за 1 робочий день.
