Сонячні перетворювачі частоти для насосів: повний гід з вибору та застосування

Що таке сонячний перетворювач частоти для насосів

Сонячний перетворювач частоти (інвертор) для насосів — це спеціалізований частотний привод, який перетворює постійний струм від фотоелектричних панелей у змінний струм потрібної частоти та напруги для живлення насосного двигуна. На відміну від звичайних частотних перетворювачів, які працюють виключно від мережі змінного струму, сонячні моделі мають вхід постійного струму (DC) з вбудованим алгоритмом MPPT для максимального відбору енергії від сонячних панелей.

Ключова відмінність від звичайного ПЧ полягає у трьох аспектах:

• DC-вхід — прямий прийом постійного струму від фотоелектричних панелей без зовнішнього інвертора чи випрямляча
• Алгоритм MPPT (Maximum Power Point Tracking) — автоматичний пошук точки максимальної потужності сонячних панелей
• Подвійне живлення — можливість роботи як від сонячних панелей, так і від електромережі (гібридний режим AC/DC)

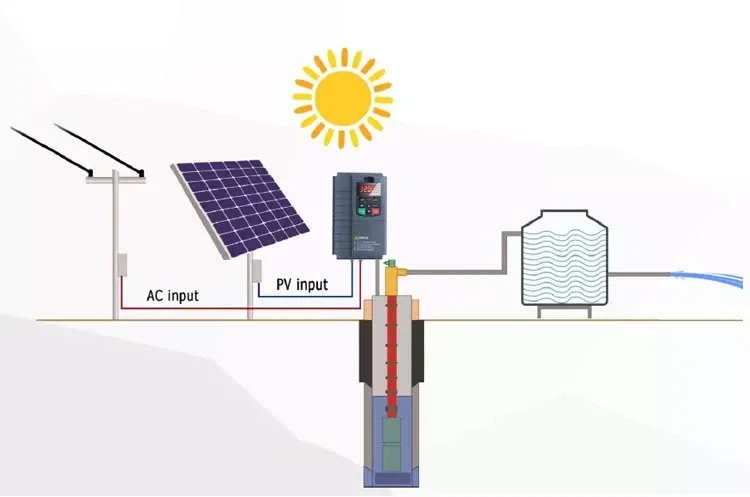

Схема роботи системи проста: сонячні панелі генерують постійний струм → він надходить на DC-шину перетворювача → вбудований інвертор формує трифазну напругу потрібної частоти → двигун обертає насос. Уся система працює без акумуляторів — насос качає воду тоді, коли світить сонце.

Принцип роботи: MPPT та подвійне живлення

Серце будь-якого сонячного інвертора для насоса — алгоритм MPPT (Maximum Power Point Tracking, відстеження точки максимальної потужності). Фотоелектричні панелі генерують різну напругу та струм залежно від інтенсивності сонячного випромінювання, температури та кута падіння променів. Вольт-амперна характеристика панелі має одну точку, в якій добуток напруги на струм (тобто потужність) є максимальним — це і є MPP.

Алгоритм MPPT постійно аналізує параметри сонячного масиву та адаптує робочу точку перетворювача. Наприклад, серія Veichi SI23 забезпечує ефективність MPPT на рівні 99,9%, що означає майже нульові втрати при відборі енергії. На практиці це означає: навіть при частковій хмарності перетворювач автоматично знаходить оптимальний режим і забезпечує максимально можливу продуктивність насоса.

Окрім MPPT, сонячні ПЧ підтримують режим CVT (Constant Voltage Tracking) — відстеження сталої напруги. Цей режим корисний для стабільних умов освітлення, коли панелі працюють у відомому діапазоні параметрів.

Подвійне живлення (гібридний режим) — одна з найважливіших функцій для українських реалій. Перетворювач автоматично перемикається між джерелами живлення:

• Вдень, коли сонця достатньо — живлення від фотоелектричних панелей (безкоштовна енергія)
• У хмарну погоду — комбінований режим (частково PV + частково мережа)
• Вночі або при відключенні електрики — повний перехід на мережу (або зупинка, якщо мережі немає)

Перемикання відбувається автоматично, без зупинки насоса. Для сільськогосподарських підприємств це означає безперервне водопостачання від світанку до заходу сонця з мережевим резервуванням.

Переваги сонячних інверторів для насосів

Порівняно з традиційними схемами водопостачання (дизельний генератор + насос або мережеве живлення), сонячні перетворювачі частоти мають низку суттєвих переваг:

Нульова вартість палива — на відміну від дизельних генераторів, сонячна енергія безкоштовна після початкових інвестицій. Для фермерського господарства з насосом 7,5 кВт це економія 50 000–80 000 грн на рік лише на електроенергії

Не потрібні акумулятори — насос працює напряму від панелей. Вода накопичується в баку, який сам є «акумулятором» енергії. Це знижує вартість системи на 30–40%

Мінімальне обслуговування — немає рухомих частин (окрім самого насоса), немає палива, немає масла. Термін служби панелей — 25+ років, перетворювача — 10–15 років

Масштабованість — потрібно більше продуктивності? Додайте панелей. Система легко розширюється без заміни основного обладнання

Екологічність — нульові викиди CO2, відсутність шуму (на відміну від дизельного генератора)

Швидка окупність — для аграрного застосування типовий термін окупності складає 2–3 роки залежно від потужності та інтенсивності використання

Енергетична незалежність — критично важливо для України, де перебої з електропостачанням стали реальністю. Сонячна насосна станція працює автономно

Сфери застосування в Україні

Україна має відмінні умови для сонячних насосних систем: від 1 700 до 2 200 годин сонячного сяйва на рік, великі площі сільськогосподарських угідь та потреба в автономному водопостачанні.

Сільськогосподарська іригація — найбільший сегмент застосування. Поля пшениці, кукурудзи, соняшнику, овочевих культур у південних та центральних областях потребують зрошення саме в сонячні місяці, коли продуктивність панелей максимальна. Сезон зрошення ідеально збігається з піком генерації.

Тваринництво — водопостачання ферм великої рогатої худоби, свинокомплексів, птахофабрик. Тварини потребують воду щодня, а сонячна система забезпечує стабільну подачу без залежності від мережі.

Рибні господарства та аквакультура — циркуляція води в ставках, аерація, підтримка рівня води. Тут особливо важлива функція подвійного живлення: рибі потрібна постійна аерація.

Побутове водопостачання — приватні будинки та села з артезіанськими свердловинами. Комбінація свердловинного насоса та сонячних панелей забезпечує автономну воду навіть у віддалених населених пунктах без стабільного електропостачання.

Системи краплинного зрошення — ідеальне поєднання: сонячний інвертор для насоса регулює тиск у системі краплинного зрошення, оптимізуючи витрату води та енергії одночасно.

Ландшафтні та фонтанні системи — парки, муніципальні об'єкти, приватні садиби. Фонтани та зрошення газонів працюють саме тоді, коли є сонце.

Промислове водопостачання у віддалених локаціях — будівельні майданчики, кар'єри, тимчасові об'єкти, де підведення електромережі економічно недоцільне.

Як обрати сонячний перетворювач частоти

Правильний вибір сонячного ПЧ для насоса потребує врахування кількох ключових параметрів. Ось покроковий алгоритм:

Крок 1: Визначте потужність насоса та тип двигуна. Подивіться на шильдик насоса: потужність у кВт та тип двигуна (асинхронний, синхронний, з постійними магнітами). Перетворювач повинен відповідати або перевищувати потужність двигуна.

Крок 2: Оберіть напругу живлення. Для побутових насосів до 2,2 кВт підійде однофазне живлення 220 В. Для промислових та аграрних застосувань від 3 кВт — трифазне 380 В. Трифазне живлення забезпечує кращий ККД та більший діапазон потужностей.

Крок 3: Розрахуйте масив сонячних панелей. Загальне правило: сумарна потужність панелей має бути в 1,3–1,5 рази більшою за потужність перетворювача. Наприклад, для ПЧ 4 кВт потрібно 5,2–6,0 кВт (кВп) панелей. Запас компенсує втрати та забезпечує роботу при неідеальних умовах.

Крок 4: Перевірте діапазон DC-напруги. Кожен перетворювач має допустимий діапазон вхідної DC-напруги. Наприклад, для трифазних 380 В моделей типовий діапазон — 250–750 VDC (Veichi SI23) або 280–778 VDC (Schneider Altivar 320 Solar). Кількість панелей у послідовному з'єднанні (стрінгу) визначає напругу — вона повинна потрапляти у цей діапазон.

Крок 5: Оцініть функції захисту. Для насосних систем критично важливі:

• Захист від сухого ходу (dry run protection) — зупиняє насос, якщо вода закінчилася
• Захист від заклинювання (jam protection)
• Захист від переливу (overwater/full tank detection)
• Автоматичний сплячий режим при низькому сонячному випромінюванні

Крок 6: Врахуйте комунікаційні потреби. Для віддалених об'єктів важливий дистанційний моніторинг: GPRS, Wi-Fi, IoT-платформа. Серія Veichi SI23 підтримує хмарний моніторинг через GPRS/Wi-Fi/GPS, що дозволяє контролювати роботу насоса зі смартфона.

Порівняння серій: Veichi SI23 vs Schneider Electric Altivar 320 Solar

На українському ринку представлені дві основні серії сонячних перетворювачів частоти для насосів. Розглянемо їх детальне порівняння:

Veichi SI23 — оптимальний вибір для масштабних проєктів. Діапазон до 200 кВт покриває навіть промислові насосні станції. Вбудований ПЛК та IoT-моніторинг через хмарну платформу дозволяють будувати повністю автоматизовані системи з дистанційним контролем. Якщо ваш проєкт передбачає насоси від 15 кВт або потребує віддалений моніторинг — SI23 не має рівних у своєму ціновому сегменті.

Schneider Electric Altivar 320 Solar — преміальне рішення для малих та середніх систем. Головна перевага — вбудовані функції безпеки STO, SLS, SS1, що критично важливо для об'єктів з підвищеними вимогами до безпеки. Додатковий формат живлення 3x220 В розширює варіанти підключення. Schneider Electric також забезпечує широку мережу сервісних центрів в Україні. Детальні характеристики конкретної моделі можна переглянути на сторінці продукту ATV320.

Підключення та введення в експлуатацію

Типова схема підключення сонячної насосної системи виглядає так:

• Масив сонячних панелей — послідовно-паралельне з'єднання для отримання потрібної напруги та потужності
• DC-роз'єднувач — обов'язковий елемент безпеки для відключення панелей від перетворювача
• Сонячний перетворювач частоти — встановлюється у захищеному від прямих сонячних променів та дощу місці (IP20 вимагає шафного монтажу або навісу)
• Моторний кабель — від перетворювача до двигуна насоса (рекомендується екранований)
• Насос — свердловинний, поверхневий або занурювальний

Заземлення — обов'язкове. Металеві рами панелей, корпус перетворювача та двигун повинні бути надійно заземлені. Для свердловинних насосів також потрібне заземлення обсадної труби.

Перший запуск включає:

• Автоматичне визначення параметрів сонячного масиву (кількість панелей, напруга холостого ходу)
• Налаштування режиму MPPT або CVT
• Встановлення мінімальної частоти (захист від роботи на занадто низьких обертах)
• Калібрування датчика сухого ходу
• Тест переключення PV ↔ мережа (для гібридного режиму)
• Детальні інструкції з налаштування доступні в технічній документації на сторінках відповідних продуктів: Veichi SI23 та Schneider ATV320 Solar.
