VM-0800END Модуль розширення Veichi VM-0800END: 8 входів / 0 виходів, сумісний із серією VM.

VM-0800END — модуль розширення серії VM на 8 дискретних входів, живлення 24 В DC. Чисто вхідний модуль: ставите його у вузол VM на адаптері VM-RTU-ECT або VM-RTU-PN, коли на віддаленій станції не вистачає точок під кнопки, кінцевики й безконтактні датчики.

Типові застосування:

• Додаткові кнопки керування, кінцевики й аварійні контакти.
• Безконтактні (індуктивні, ємнісні) та оптичні датчики положення.
• Зчитування «сухих контактів» від зовнішніх реле й автоматів.

Зверніть увагу: це лише входи, без виходів, і це модуль I/O — без адаптера VM-RTU-ECT або VM-RTU-PN він не працює. Потрібно вдвічі більше входів — беріть VM-1600END на 16 каналів. Якщо разом із входами треба ще й транзисторні виходи в одному корпусі — дивіться VM-0808ETN або VM-0808ETP.

Veichi VM — розподілені модулі віддаленого вводу-виводу

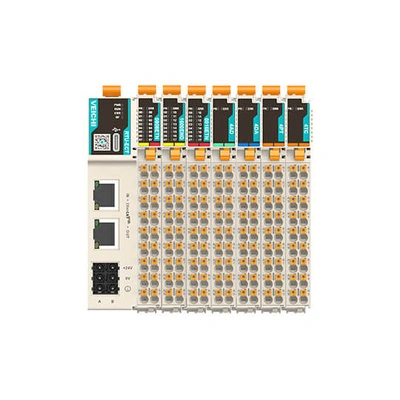

VM — це не самостійний контролер і не локальне розширення на праву шину процесора, а сімейство віддаленого вводу-виводу. Вузол VM будується так: береться шинний адаптер (bus coupler) VM-RTU-ECT під EtherCAT або VM-RTU-PN під Profinet, на нього начіпляється до 16 модулів вводу-виводу VM, і весь вузол заводиться в польову шину до майстра — наприклад VC5/VH500/VH600 або сторонній EtherCAT/Profinet-майстер. Для майстра такий вузол виглядає як одна віддалена станція I/O. У наборі модулів — цифрові виходи на транзисторах (NPN і PNP), цифрові входи, аналог (вхід і вихід), температурні модулі під Pt100 й термопари.

Головна особливість VM проти серії VC — дискретні виходи тут саме транзисторні, NPN або PNP. Це швидка комутація 24 В DC без зносу контактів: соленоїди, пневмоклапани, входи частотників і реле. Реле в дискретних модулях VM немає — під «сухий контакт» і мішане AC/DC навантаження дивіться релейні модулі лінійки VC.

Як обрати модуль VM під свою задачу

• Шинний адаптер (обовʼязково): VM-RTU-ECT (EtherCAT) або VM-RTU-PN (Profinet) — без нього модулі I/O не працюють. Тип беріть під протокол майстра.
• Цифрові виходи: VM-0008ETN / VM-0008ETP (8 виходів) і VM-0016ETN / VM-0016ETP (16 виходів). Літера N в кінці — це NPN (загальний плюс), P — PNP (загальний мінус). Тип беріть під логіку датчиків і виконавчих елементів на машині.
• Цифрові входи: VM-0800END (8 входів) і VM-1600END (16 входів) — суто під кнопки, кінцевики, безконтактні датчики.
• Змішаний I/O: VM-0808ETN і VM-0808ETP — 8 входів + 8 транзисторних виходів в одному корпусі, зручно для компактного вузла.
• Аналог і температура: VM-4AD (4 аналогові входи), VM-4DA (4 аналогові виходи), VM-4PT (4 канали Pt100), VM-4TC (4 термопари).

Цифрові модулі VM — порівняння

На практиці раджу спершу порахувати реальні точки на схемі з невеликим запасом, а вже потім добирати кількість і тип модулів — переплачувати за зайві канали сенсу немає. Один адаптер тримає до 16 модулів, тож великий вузол часто закривається однією станцією.

Що важливо памʼятати з VM

• Це віддалений I/O, а не локальне розширення процесора. Сам модуль (VM-0008ETN тощо) НЕ кріпиться напряму до CPU й окремо не працює — йому обовʼязково потрібен адаптер VM-RTU-ECT або VM-RTU-PN, який і заводить вузол у польову шину до майстра.
• Потрібне саме локальне розширення на праву шину процесора — це інші родини: дивіться VC або VH-R модулі поруч із ПЛК Veichi.
• Потрібен релейний вихід чи мішане AC/DC навантаження — транзисторні VM не підійдуть, беріть релейні модулі серії VC.
• Розглядаєте іншу екосистему — порівняйте з Delta чи Fatek.

Наш досвід з VM

VM беруть, коли вводи-виводи треба винести від процесора й зібрати у віддалену станцію на шині — наприклад розкидати I/O по великій машині й звести все в один EtherCAT- або Profinet-вузол. Найчастіше питають про різницю NPN/PNP — тут орієнтуйтеся на логіку вже наявних датчиків, щоб не плодити проміжні реле. Поруч на ту саму машину часто йдуть частотники Veichi й панелі оператора.
