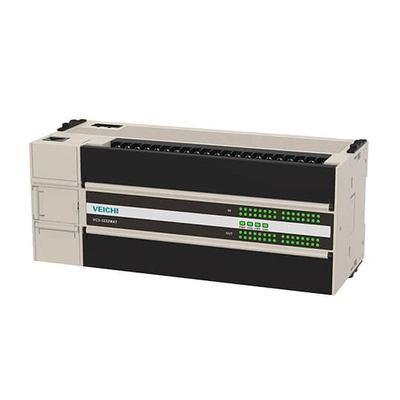

VC3M-1616MDT ПЛК Veichi VC3M-1616MDT: 16 входів / 16 виходів, транзисторні виходи, живлення 24В DC, RS232/485, CANopen, Ethernet.

VC3M-1616MDT — той самий процесор VC3M на 16 входів і 16 транзисторних виходів, але з живленням 24 В DC. Вісім каналів імпульсу 200 кГц (вихід), два послідовні порти, CANopen, Ethernet і функція руху з інтерполяцією та синхронізацією осей. Беремо цей варіант там, де шафа працює на 24 В DC і немає сенсу вести окреме 220 В на контролер.

Типові застосування:

• Координоване імпульсне керування кроковим/серво на компактній машині з 24-вольтовим живленням.
• Мобільні чи вбудовані вузли, де доступне лише DC.
• Подача й синхронізація осей з Ethernet-обміном даними.

Зверніть увагу: єдина відмінність від VC3M-1616MAT — живлення (24 В DC проти 220 В AC); функціонал і виходи однакові. Якщо потрібно більше точок — є VC3M-3232MDT із тим самим DC-живленням.

Veichi VC3M — імпульсний контролер руху на базі VC3

VC3M — це VC3, доведений до повноцінного контролера руху. Ті самі два ядра й 64 000 кроків програми, усі виходи транзисторні, вісім каналів імпульсу 200 кГц (вихід) і апаратна функція руху. Беремо її, коли на машині треба не просто логіка, а керування кроковими чи сервоприводами по імпульсу: дволінійна та кругова інтерполяція по двох осях, електронний кулачок до чотирьох осей, електронний редуктор і синхронізація кількох осей. Усе це працює через імпульсні канали, без польової шини. Ethernet (Modbus-TCP), CANopen, два послідовні порти й RS485 на борту, тож контролер легко вписується в існуючу мережу.

Головна причина брати саме VC3M, а не базовий VC3 — це готовий рух у коробці плюс гарантовано транзисторні швидкі виходи під ШІМ та імпульс. На звичайному VC3 ви теж маєте 8×200 кГц і базове позиціювання, але VC3M зібрано саме під координований рух: інтерполяція, e-cam, e-gear і синхронізація осей закладені в прошивку.

Для яких задач підходить VC3M

• Інтерполяція по двох осях: лінійна й кругова траєкторія для XY-столів, нескладних різальних і дозувальних вузлів.
• Електронний кулачок і редуктор: до чотирьох осей e-cam, синхронні передачі без механічних кулачків — намотка, летюча подача, фасування.
• Багатовісьова синхронізація по імпульсу: ведені вали за ведучим, узгоджений рух кількох серво на пакувальній чи текстильній машині.
• Заміна зв'язки «логічний ПЛК + окремий контролер руху»: один VC3M закриває і дискретну логіку, і координований рух кількох осей із Ethernet-зв'язком до HMI.

Чим VC3M відрізняється від сусідніх серій

Наша думка: VC3M вже вміє інтерполяцію, електронний кулачок і синхронізацію осей — але по імпульсу. Для більшості координованих задач на 2–4 осях цього вистачає. Крок далі до VC5/VH600 — це більше осей, синхронізований серво по шині EtherCAT, 200 000 кроків програми й середовище CODESYS (VH600), коли потрібна жорстка детермінована синхронізація багатьох приводів.

Коли VC3M НЕ підходить

• Потрібна синхронізація багатьох серво по польовій шині з мікросекундним детермінізмом — беріть VC5 або VH500/VH600 з EtherCAT.
• Осей більше, ніж тягне імпульсне керування, або треба 200 000 кроків і CODESYS — це рівень VH600.
• Вам не потрібен рух, лише логіка й релейні виходи під мішані навантаження — дешевше взяти базовий VC3 або VC1.
• Працюєте в екосистемі іншого бренду — порівняйте з Delta чи Fatek.

Наш досвід з VC3M

VC3M беруть під конкретну задачу — коли на машині є серво чи крокові й треба не просто пуск-стоп, а координований рух кількох осей по імпульсу. Типове питання покупця — «чим відрізняється від звичайного VC3»: відповідь проста, тут усі виходи транзисторні й закладена motion-функція з інтерполяцією, e-cam і синхронізацією, тож не треба думати про релейні моделі чи зовнішній контролер руху. Тримаємо ходові розміри 16/16 і 32/32 у двох варіантах живлення; поруч часто беруть частотники Veichi й панелі оператора Veichi на ту саму машину.
