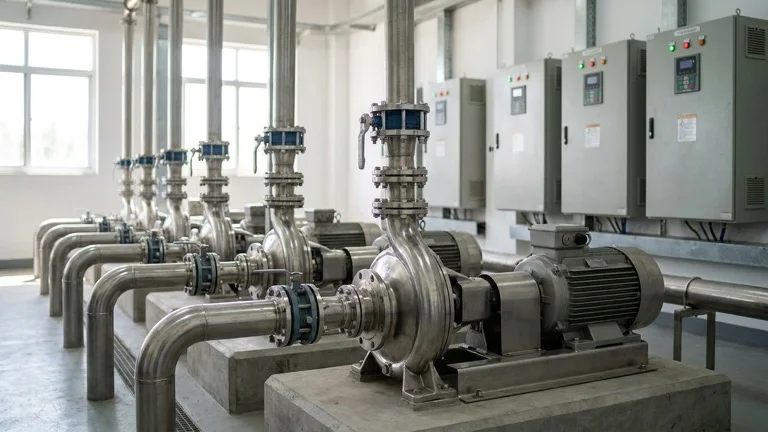

Каскадне керування насосами системи водопідготовки: стабільний тиск і чергування насосів
Система водопідготовки котеджного містечка чи виробництва марна без автоматики: вода готується, але якщо тиск на виході стрибає за водорозбором, а насоси зношуються нерівномірно, толку від дорогих фільтрів небагато. На прикладі вузла водопідготовки із трьома насосами ділимося тим, як будуємо каскадне керування частотними перетворювачами з підтримкою тиску й чергуванням насосів, і чому така схема надійніша за один великий привод.
Завдання
На об'єкті стояла готова система водопідготовки з трьома насосами потужністю по 1,5 кВт. Треба було додати автоматику, яка вирішує три задачі: тримати постійний тиск на виході незалежно від споживання води мешканцями; чергувати насоси для рівномірного зносу, щоб один не «вибивався» першим; прибрати гідроудари від пусків і зупинок, які руйнують труби й арматуру. Усе це без ручного втручання оператора.
Рішення
Рішення побудоване на каскаді частотних перетворювачів із датчиком тиску. Один перетворювач працює ведучим (майстром): до нього підключений датчик тиску, він тримає задану уставку вбудованим ПІД-регулятором і командує рештою приводів. Ведені (слейви) додаються в роботу лише тоді, коли одного насоса не вистачає для утримання тиску. За зростання водорозбору каскад нарощує продуктивність, за падіння знижує, на низькому розборі частина насосів зупиняється. Ведучий перетворювач керує насосами за обраним алгоритмом: почергове вмикання, перемикання на резервний насос у разі аварії основного, чергування за часом для рівномірного напрацювання.
Вихідний проєкт виконувався на серії Delta VFD-EL, яка дозволяла об'єднувати до чотирьох перетворювачів у групу. Серія знята з виробництва, тому сьогодні ту саму каскадну логіку з підтримкою тиску й чергуванням ми реалізуємо на актуальній серії Veichi AC310 з вбудованим ПІД-регулятором, або зводимо логіку каскаду на окремий ПЛК, коли потрібні складніші алгоритми чи диспетчеризація.
Використане обладнання
- Частотний перетворювач Veichi AC310 — ведучий із ПІД-регулятором плюс ведені приводи в каскаді.
- Частотні перетворювачі для насосів — підбір під потужність насосів вузла.
- Перетворювачі 3-фази 380 В — для трифазних насосів водопідготовки.
- ПЛК — коли каскад і диспетчеризацію виносять на окремий контролер.
- Датчик тиску для зворотного зв'язку на ведучий перетворювач; шафа керування.
Уся серія зібрана на сторінці бренду Veichi, повний каталог приводів у розділі частотні перетворювачі.
Результат
Каскад із кількох перетворювачів проти одного великого привода дає кілька стабільних переваг, які ми бачимо на таких об'єктах. Резервування: за виходу з ладу одного перетворювача решта тримає систему в роботі, бо насоси не залежать від єдиної точки відмови. Рівномірне напрацювання завдяки чергуванню продовжує ресурс усіх насосів, а не «вбиває» один. Плавний пуск і зупинка кожного насоса прибирають гідроудари. Енергоспоживання знижується, бо кожен насос працює рівно стільки, скільки треба для утримання тиску, а не на повних обертах: підстава тут закон кубів для відцентрового насоса (P ∝ n³). Конкретний відсоток економії й приріст ресурсу залежать від профілю водорозбору, статичного напору й тарифу, тож реальні цифри ми називаємо лише після заміру системи.
Функціональні можливості
- Підтримка постійного тиску на виході (ведучий ПІД-регулятор).
- Чергування насосів за часом для рівномірного напрацювання.
- Автоматичне перемикання на резервний насос у разі аварії основного.
- Плавний пуск і зупинка кожного насоса без гідроударів.
- Гнучке нарощування продуктивності каскаду під розбір води.
- Резервування завдяки розподіленому керуванню, а не єдиному приводу.
Поширені запитання
Чим каскад кращий за один великий перетворювач?
Каскад дає резервування й рівномірне напрацювання: відмова одного привода не зупиняє систему, а чергування зберігає ресурс усіх насосів. Один великий перетворювач дешевший за залізом, але стає єдиною точкою відмови. Схему обираємо під критичність об'єкта.
Що робити, якщо один перетворювач вийшов з ладу?
У каскаді решта приводів продовжує тримати тиск, а несправний перетворювач знімають і замінюють. Перепрограмувати фізично несправний привод не можна, у цьому й сенс резервування: система працює, поки ви міняєте один блок.
Серію Delta VFD-EL знято з виробництва, чим замінити?
Ту саму каскадну логіку з підтримкою тиску й чергуванням реалізуємо на актуальній серії Veichi AC310 з вбудованим ПІД-регулятором, а складніші алгоритми зводимо на окремий ПЛК. Функціонал не втрачається, обладнання сучасне й доступне.
Скільки насосів можна об'єднати в каскад?
Залежить від обраної серії перетворювачів і схеми. Типово це від двох до чотирьох насосів у групі, за потреби більше через окремий ПЛК. Конфігурацію визначаємо за кількістю й потужністю насосів вузла.
Скільки коштує таке рішення?
Вартість складається з перетворювачів під потужність насосів і датчика тиску. Актуальні ціни дивіться в розділі частотні перетворювачі для насосів та на сторінці Veichi AC310. Точну суму під ваш вузол розрахуємо після аудиту.
Скільки триває впровадження?
Орієнтовні етапи: обстеження вузла, підбір перетворювачів, монтаж і програмування каскаду й ПІД, перевірка режимів і введення в експлуатацію. Терміни залежать від кількості насосів і називаються після обстеження.
