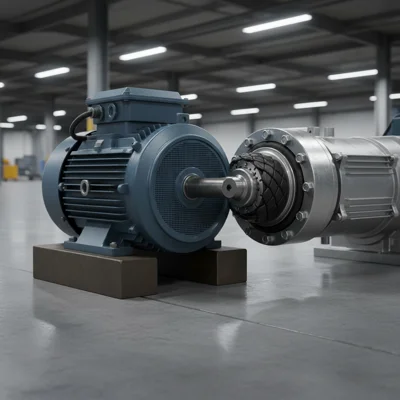

Электродвигатель АИР — рабочая лошадка промышленности
АИР — серия асинхронных трёхфазных двигателей, которая де-факто стала стандартом на постсоветском пространстве. Если на предприятии стоит общепромышленный привод — с вероятностью 70% это именно АИР или его предшественник 4А. Мощности от 0,18 до 315 кВт, габаритные размеры унифицированы под стандарт «Интерэлектро», а запчасти найдутся даже в райцентре. Почему эти двигатели держатся на рынке уже более 30 лет и как правильно выбрать модель — рассказываем ниже.
Маркировка и что за ней стоит
Название АИР расшифровывается просто: А — асинхронный, И — стандарт «Интерэлектро», Р — привод (раньше был индекс «С» для станочного исполнения). После букв идёт цифровой код — именно он определяет габарит и полюсность.
Пример: АИР 100L4 означает габарит 100 мм (высота оси), длинный корпус (L), 4 полюса — то есть 1500 об/мин при 50 Гц. Если видите букву S — корпус короткий, M — средний.
- Габариты 56–80 — мелкие приводы до 1,5 кВт: вентиляторы, небольшие насосы
- Габариты 90–132 — средний диапазон 1,5–11 кВт: компрессоры, транспортёры, мешалки
- Габариты 160–250 — мощные двигатели 15–90 кВт: крупные насосы, дробилки, мельницы
- Габариты 280–355 — тяжёлая промышленность до 315 кВт и выше
Серии АИР: чем отличаются модификации
Базовая серия АИР имеет несколько десятков модификаций. Главное — не путать их между собой, потому что монтажные размеры могут совпадать, а характеристики — нет.
| Серия | Особенность | Где применяют |
|---|---|---|
| АИР (базовая) | IP54, класс изоляции F, стандартный | Общепромышленное оборудование |
| АИРМ | Модернизированный, меньший габарит при той же мощности | Ограниченное пространство, замена старых 4А |
| АИРУ | Повышенная стойкость к влаге | Сельское хозяйство, водоканал |
| АИРП | Повышенная точность по вибрации | Станки, прецизионное оборудование |
| АИС (DIN) | Евростандарт IEC, другие присоединительные размеры | Импортное оборудование, EU-проекты |
На практике 90% заказов — это базовый АИР или АИРМ. При замене старого двигателя проверьте именно монтажные размеры: высоту оси, диаметр вала, расстояние между лапами. Пожалуй, это самая частая ошибка при замене.
Мощности и скорости: как читать таблицу
Каждый габарит АИР выпускается с разным количеством полюсов. Чем больше полюсов — тем меньше оборотов, но выше момент.
| Габарит | 2 полюса (3000 об/мин) | 4 полюса (1500 об/мин) | 6 полюсов (1000 об/мин) | 8 полюсов (750 об/мин) |
|---|---|---|---|---|
| 71 | 1,1 кВт | 0,75 кВт | 0,37 кВт | 0,25 кВт |
| 100 | 4,0 кВт | 3,0 кВт | 1,5 кВт | 1,1 кВт |
| 132 | 11 кВт | 7,5 кВт | 5,5 кВт | 4,0 кВт |
| 160 | 18,5 кВт | 15 кВт | 11 кВт | 7,5 кВт |
| 200 | 37 кВт | 30 кВт | 22 кВт | 15 кВт |
| 250 | 75 кВт | 55 кВт | 37 кВт | 30 кВт |
Обратите внимание: реальная скорость вращения всегда меньше синхронной. Двухполюсный двигатель даёт не ровно 3000, а примерно 2880–2920 об/мин. Эта разница — скольжение — нормальна для асинхронных машин.
Как выбрать количество полюсов
- 2 полюса (3000 об/мин) — центробежные насосы, вентиляторы высокого давления, шлифовальные станки
- 4 полюса (1500 об/мин) — самый распространённый вариант: конвейеры, компрессоры, большинство насосов
- 6 полюсов (1000 об/мин) — мешалки, тихоходное оборудование, некоторые вентиляторы
- 8 полюсов (750 об/мин) — редкий вариант: тихоходные приводы, специальное оборудование
АИР vs импортные двигатели: честное сравнение
АИР проигрывает современным двигателям WEG и ABB по энергоэффективности. Большинство АИР соответствуют классу IE1, тогда как WEG W22 и ABB M2AA уже идут с IE3. Разница в КПД — 2–5%, что на больших мощностях и непрерывной работе означает ощутимую экономию.
Но есть и обратная сторона. АИР стоит в 2–3 раза дешевле импортного аналога. Если двигатель работает не круглосуточно или мощность небольшая — переплата за IE3 окупится лет через 7–10. То есть не всегда.
- АИР выбирают когда: бюджет ограничен, замена «один в один», некритичная нагрузка
- Импортный (WEG, ABB) выбирают когда: круглосуточная работа, мощность от 15 кВт, требования EU-стандартов
Есть и третий путь — поставить АИР с частотным преобразователем. Частотник компенсирует низкий класс эффективности двигателя и позволяет регулировать скорость, что даёт экономию 20–40% на вентиляторах и насосах. Мы видим эту комбинацию у клиентов, пожалуй, чаще всего.
Подбор АИР: 5 шагов без ошибок
- Определите мощность нагрузки. При замене старого двигателя — посмотрите на шильдик или измерьте ток клещами.
- Выберите скорость вращения. Посмотрите на механизм: если есть редуктор — обычно 1500 об/мин, если прямой привод насоса — часто 3000 об/мин.
- Проверьте монтажный тип. Лапы (B3), фланец (B5) или комбинированный (B35). Измерьте высоту оси и диаметр вала.
- Уточните напряжение. 380В — стандарт для трёхфазных. Если сеть 220В однофазная — АИР не подойдёт без преобразователя.
- Учтите условия среды. Влажность, температура, пыль. Для агрессивных условий — АИРУ или двигатель с IP55.
И главное: если сомневаетесь — пришлите фото шильдика старого двигателя нашему менеджеру. Мы подберём замену за 10 минут — делаем это каждый день.
Плавный пуск АИР
Пусковой ток АИР — 5–7 номиналов. На двигателе 15 кВт это значит бросок 150–200 А при прямом пуске. Автомат может выбить, а если питание от генератора — генератор просто захлебнётся.
Решения два: софтстартер или частотный преобразователь. Софтстартер ограничивает пусковой ток до 2–3 номиналов и стоит дешевле. Частотник даёт плавный пуск + регулировку скорости, но дороже. Для простых задач (конвейер, вентилятор без регулирования) софтстартера достаточно.
Часто задаваемые вопросы
Чем отличается АИР от АИРМ?
АИРМ — модернизированная версия с меньшим габаритом при той же мощности. Например, АИР 132M4 (7,5 кВт) и АИРМ 112M4 (7,5 кВт) — одинаковая мощность, но АИРМ на один габарит меньше. Другие монтажные размеры — перед заменой сравните чертежи.
Можно ли подключить АИР к сети 220В?
Напрямую — нет, АИР рассчитан на трёхфазную сеть 380В. Но через частотный преобразователь с однофазным входом 220В — да, это работает. Преобразователь формирует трёхфазное напряжение на выходе.
Сколько служит двигатель АИР?
При нормальных условиях эксплуатации — 15–20 лет. Главный враг — перегрев и влажность. Если двигатель работает в запылённом помещении без обслуживания — ресурс подшипников сокращается до 3–5 лет.
Как узнать мощность, если стёрся шильдик?
Измерьте высоту оси вращения (от лапы до центра вала) и количество полюсов (или ток холостого хода клещами). По таблице габаритов АИР определите мощность с точностью до типоразмера.
АИР или WEG — что лучше для насоса?
Для бытового насоса на даче — АИР дешевле и проще найти. Для промышленного насоса на 30+ кВт с круглосуточной работой — WEG W22 IE3 окупится за 3–4 года за счёт экономии электроэнергии.
Итог
АИР — проверенный временем двигатель для задач, где не нужен максимальный КПД. Дешёвый, доступный, ремонтопригодный. Для новых проектов с высокой нагрузкой стоит рассмотреть WEG или ABB, а АИР оставить для замены существующих приводов или некритичных применений. Нужна помощь с подбором? Посмотрите наш каталог двигателей АИР или обратитесь к менеджеру — подберём модель под ваш механизм.
