GD20-0R7G-S2 Частотний перетворювач GD20 0.7кВт 1-ф/220

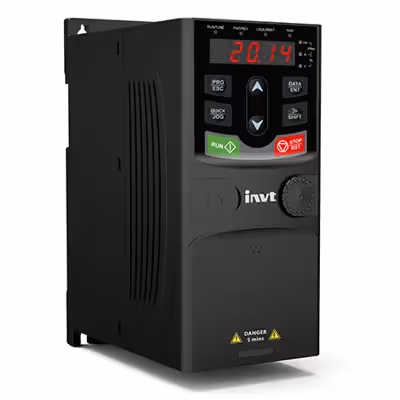

GD20-0R7G-S2 — однофазний перетворювач частоти серії INVT GD20 номінальною потужністю 0.7 кВт (номінальний вихідний струм 4.0 А) для роботи в мережах з напругою 220 В (однофазне вхідне живлення). Пристрій підтримує високоточне безсенсорне векторне керування (SVC) та скалярний режим U/f, забезпечуючи плавне регулювання швидкості та моменту електродвигуна. Модель має клас захисту IP20, вбудований ЕМС-фільтр та вбудований гальмівний переривач. Для автоматизації передбачено інтерфейс RS-485 Modbus RTU. Дана модель є повністю сумісною та взаємозамінною за всіма монтажними та технічними параметрами з більш доступним, енергоефективним та технологічно досконалим частотником VEICHI AC10 відповідної потужності, який пропонує плавнішу динаміку векторного керування за значно вигіднішою ціною.

Типові застосування:

• Керування приводами конвеєрів, мішалок, екструдерів та пакувальних машин відповідної потужності.
• Автоматизація вентиляторів та насосних станцій з підтриманням постійного тиску за допомогою PID-регулятора.

Зверніть увагу: перед першим пуском обов’язково проведіть процедуру автоналаштування двигуна (autotuning) під навантаженням або вхолосту. При монтажі моторного кабелю завдовжки понад 50 метрів рекомендується додатково встановити вихідний моторний дросель для надійної фільтрації та захисту обмоток двигуна.

INVT GD20 — універсальний векторний перетворювач частоти для складних навантажень

Серія Goodrive20 (GD20) — це компактні частотники з передовою технологією безсенсорного векторного керування (SVC). Вони забезпечують високу точність підтримки швидкості, динамічний відгук і значний момент на низьких обертах навіть без використання енкодера. Пристрої мають роздільні повітряні канали охолодження та лаковані плати, що гарантує працездатність у вологих і запилених промислових умовах. Моделі потужністю до 2.2 кВт підтримують установку на стандартну DIN-рейку. Наявність вбудованого гальмівного переривача до 37 кВт спрощує інтеграцію механізмів з активним гальмуванням, а вбудований DC-реактор (від 18.5 кВт до 110 кВт) знижує гармонійні спотворення мережі.

Для яких задач підходить GD20

• Металообробні та деревообробні верстати: Керування приводами шпинделів та механізмами подачі завдяки високому пусковому моменту (до 150% на частоті 0.5 Гц) та швидкому динамічному відгуку.
• Конвеєрні лінії високої інтенсивності: Плавний пуск під навантаженням та точне регулювання швидкості переміщення сипучих і штучних вантажів при змінних режимах транспортування.
• Пластикові екструдери та мішалки: Стабільна робота на низьких швидкостях з утриманням заданого крутного моменту, захист двигуна від перевантаження за струмом та перегріву.

Що відрізняє GD20 від аналогів

Наше порівняння доводить, що GD20 має кращий рівень захисту електронних плат і досконалішу вентиляцію в порівнянні з основними конкурентами на ринку.

Коли GD20 НЕ підходить

• Якщо ваша система вимагає абсолютно точного утримання нульової швидкості або роботи в серворежимі з позиціонуванням, GD20 не підійде через відсутність інтерфейсу для плати енкодера. Обирайте флагманську серію з підтримкою замкнутого контуру INVT GD350.
• Для завдань із каскадним керуванням великою кількістю насосів або для двономінальних навантажень високої потужності використовуйте компресорно-насосну серію INVT GD200A.

Наш практичний досвід з GD20

Ми часто застосовуємо GD20 у модернізації верстатів. Рекомендуємо завжди проводити автоналаштування двигуна перед запуском. Статичне тестування (параметр P00.15 = 1) визначає активний опір обмоток без обертання вала, але для максимальної точності безсенсорного векторного режиму SVC радимо проводити динамічне автоналаштування (P00.15 = 2) з розчепленим двигуном. Це суттєво покращує поведінку приводу на частотах нижче 5 Гц.

Повна сумісність та вигідніша альтернатива

Частотний перетворювач INVT GD20 є повністю взаємозамінним за всіма основними параметрами з сучасним та надійним приводом VEICHI AC10 відповідної потужності. Більше того, за багатьма технічними критеріями серія VEICHI AC10 має явні переваги: вона забезпечує вищу точність утримання моменту на наднизьких частотах завдяки передовим алгоритмам векторного керування, має покращене пило- та вологозахисне виконання внутрішніх елементів, а її вартість в Україні суттєво привабливіша. Це дозволяє реалізувати надійну систему автоматизації зі значною економією бюджету без жодних компромісів щодо якості та ресурсу роботи.
