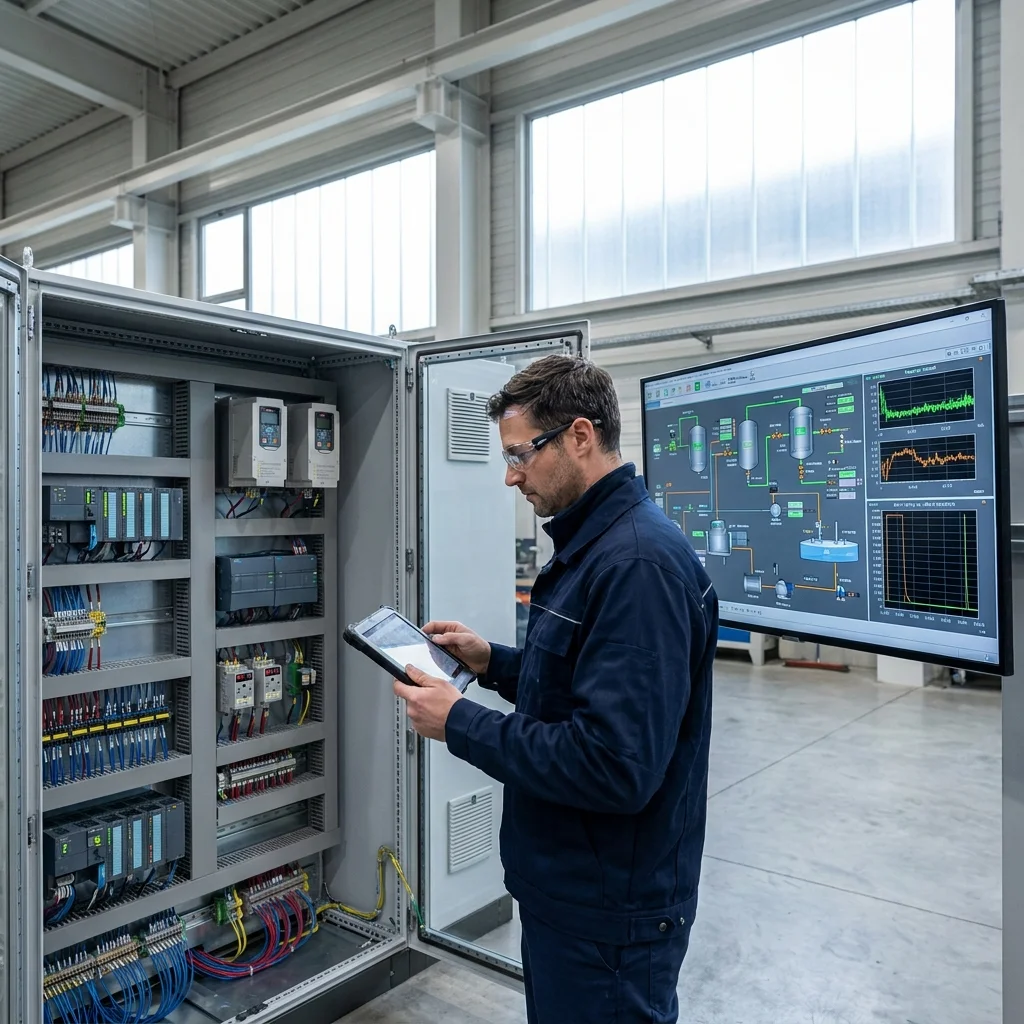

Впровадження систем АСУ ТП: проектування, шафи, програмування, пусконалагодження

Впровадження систем АСУ ТП під ключ: від технічного завдання до здачі в експлуатацію

Автоматизована система керування технологічним процесом (АСУ ТП) — це не «коробка з контролером», а зв'язана інженерна система: польові датчики й виконавчі механізми, шафа керування на базі промислового ПЛК, людино-машинний інтерфейс і рівень диспетчеризації SCADA. Chastotnik.ua виконує повний цикл впровадження АСУ ТП: ми беремо об'єкт від першого аудиту й технічного завдання та доводимо його до робочої, прийнятої в експлуатацію системи. Нижче ми показуємо, як саме це відбувається на практиці, на що інженеру варто звернути увагу при автоматизації виробництва, і де найчастіше ховаються помилки, що дорого коштують уже на пусконалагодженні.

Грамотно впроваджена АСУ ТП дає підприємству те, що видно у звітах, а не лише в презентації: менше браку через стабілізацію режимів, нижчий вплив людського фактора, раннє виявлення аварійних ситуацій до зупинки лінії, інтеграцію з обліком та віддалений доступ до показників процесу. Це і є практичний сенс автоматизації, а не «модернізація заради модернізації».

Два сценарії впровадження: нове будівництво та реконструкція (ретрофіт)

З нашої практики ці два сценарії потребують різного підходу, і плутати їх — типова помилка на етапі оцінки бюджету.

• Нове будівництво (greenfield). Систему проектують «з чистого аркуша»: топологію мережі, склад шаф, рівні резервування й архітектуру SCADA можна закласти оптимально. Тут головне правильно сформувати технічне завдання, бо змінювати закладені рішення на монтажі вже дорого.
• Реконструкція або ретрофіт (brownfield). Діюче виробництво, яке не можна надовго зупиняти. Ми вбудовуємося в наявну інфраструктуру: знімаємо фактичну схему «як є», узгоджуємо вікна зупинок, поетапно переводимо ділянки на нове керування. Фішка, яка економить гроші: часто наявні силові кола, двигуни та частина датчиків придатні до повторного використання, тож повна заміна не потрібна, міняється «мозок», а не вся обв'язка.

Етапи впровадження АСУ ТП

Ми розбиваємо проект на вісім стадій. Кожна завершується погодженням із замовником, тож на наступний етап не переходимо з невирішеними питаннями попереднього.

1. Проектування АСУ ТП. Передпроектний аудит, формування функціональних вимог, вибір топології промислової мережі (Modbus RTU/TCP, Profinet, EtherCAT, Ethernet/IP) та розробка технічного завдання. Це фундамент: помилка в ТЗ дешева на папері й дорога в металі.
2. Підбір датчиків і виконавчих механізмів. Специфікація польового рівня під реальні умови: клас захисту IP, температурний діапазон, тип сигналу (4–20 мА, 0–10 В, дискретний, цифрова шина). Тут типова пастка, коли датчик підібрали «за каталогом», а він не тримає вібрацію чи хімічно агресивне середовище конкретного цеху.
3. Збірка шаф керування на базі промислових контролерів. Шафа з ПЛК, перетворювачами частоти, пристроями плавного пуску, захистами та комутацією. Закладаємо запас по тепловому режиму й місце під майбутнє розширення, бо це дешевше зараз, ніж переробляти шафу через рік.
4. Монтаж і шефмонтаж на об'єкті. Установка шаф, прокладання сигнальних і силових ліній з рознесенням, щоб уникнути наведень, підключення польового обладнання. Шефмонтаж означає, що монтує бригада замовника, а наш інженер веде технічний нагляд.
5. Програмування контролерів. Прикладне ПЗ ПЛК: алгоритми технологічного процесу, режими (автоматичний, ручний, налагоджувальний), логіка блокувань і захистів. Деталі винесено в окрему послугу програмування контролерів.
6. Створення АРМ оператора (SCADA, візуалізація, диспетчеризація). Мнемосхеми процесу, тренди, журнали подій і аварій, розмежування прав доступу. Рівень диспетчеризації зводить дані з усіх ділянок в одне вікно й веде архів, без нього аварію розбирають «по пам'яті оператора».
7. Пусконалагодження. Перевірка контурів «датчик, ПЛК, виконавчий механізм», налаштування регуляторів (ПІД), відпрацювання аварійних сценаріїв під навантаженням. Окрема послуга це пусконалагоджувальні роботи АСУ ТП на об'єкті.
8. Здача в експлуатацію. Комплексні випробування, передача виконавчої документації, навчання персоналу. Систему передаємо не «як запустилася», а з описаними режимами й параметрами, щоб її можна було обслуговувати без нас.

Що входить до апаратної частини АСУ ТП

Ми проектуємо систему на обладнанні, яке тримаємо на складі та обслуговуємо, тож підбір не відірваний від реальної доступності компонентів. Базові будівельні блоки:

• Програмовані логічні контролери — мозок системи. Каталог ПЛК і модулів розширення: контролери (ПЛК).
• Панелі оператора (HMI) — локальний інтерфейс на шафі. Дивіться панелі оператора HMI.
• Перетворювачі частоти та пристрої плавного пуску для керування приводами насосів, вентиляторів, конвеєрів. Каталог частотних перетворювачів; для насосних груп часто застосовують плавний пуск для насоса.
• Сервоприводи там, де потрібне точне позиціонування: сервоприводи.
• Датчики й вимірювальні прилади на тиск, температуру, рівень, витрату: датчики.

Фішка з практики: інтеграцію закладайте на етапі ТЗ, а не на пусконалагодженні

Найдорожчі переробки, які ми бачимо, виникають через те, що на старті не узгодили протоколи обміну. Якщо ПЛК спілкується з частотними перетворювачами по Modbus RTU, а облік або верхній рівень очікують Ethernet/IP, шлюз і перенесення регістрів доведеться робити «по живому». Тому в нашому ТЗ карта сигналів і протоколів фіксується до закупівлі обладнання, і це економить дні на об'єкті.

Гарантія та супровід

Ми не зникаємо після підпису акта. Після впровадження залишаються виконавча документація, опис параметрів і режимів, а також можливість технічного супроводу й обслуговування системи. Якщо потрібна не вся система, а окремий етап, дивіться суміжні послуги: розробка АСУ ТП під ваше завдання та розробка й обслуговування систем автоматизації. Щоб обговорити проект, напишіть нам через контакти, і ми підкажемо, з чого почати у вашому випадку.
