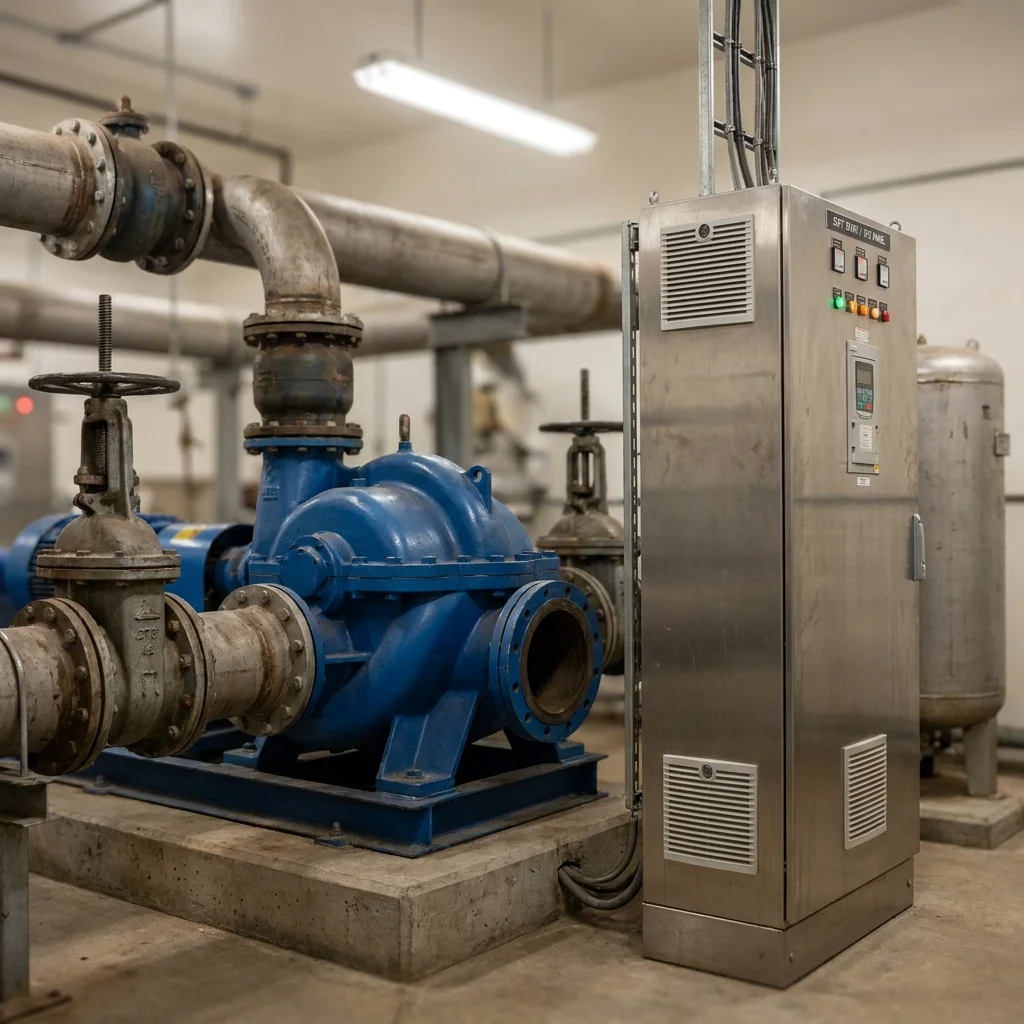

Магістральний водогін, що подає воду на велику відстань, найболючіше реагує на різкі пуски й зупинки насосів. Прямий пуск від контактора або раптова зупинка створює стрибок тиску, який біжить трубою як ударна хвиля, розхитує стики, рве арматуру й зворотні клапани. На прикладі насосної станції на магістральному водогоні ділимося тим, як прибираємо гідроудари плавним пуском, і коли для цього достатньо пристрою плавного пуску, а коли потрібен частотний перетворювач.
Завдання
На станції стояли насоси з прямим пуском від контакторів. Кожне ввімкнення насоса на повну й кожна різка зупинка давали гідроудар, який ішов довгою магістраллю й бив по стиках, засувках і зворотних клапанах. Аварійність зростала, ремонти повторювалися на тих самих ділянках. Завдання було усунути ударні стрибки тиску під час пусків і зупинок насосів і подовжити ресурс магістралі, не перебудовуючи всю станцію.
Рішення
Тут є два інструменти, і ми обираємо між ними під задачу. Якщо насос не потребує регулювання продуктивності, а проблема лише в ударах на старті й зупинці, достатньо пристрою плавного пуску: він плавно піднімає й знижує напругу на двигуні, тож насос розганяється й гальмується без ривка, а ударна хвиля в магістралі не виникає. Якщо ж окрім захисту від ударів потрібно ще й тримати тиск і економити енергію під змінний розбір, ставимо частотний перетворювач, який поєднує плавний пуск і зупинку з регулюванням обертів і ПІД-підтримкою тиску.
Окремо узгоджуємо час розгону й гальмування з довжиною та діаметром магістралі, щоб зупинка була достатньо плавною й не давала зворотного удару. Послідовність робіт: обстеження станції й магістралі, оцінка ризику гідроудару; вибір між плавним пуском і частотним перетворювачем під задачу; підбір обладнання під потужність насосів; монтаж і налаштування часу розгону й гальмування; перевірка пусків і зупинок під навантаженням; введення в експлуатацію.
Використане обладнання
- Пристрої плавного пуску — коли потрібен лише плавний пуск і зупинка без регулювання обертів.
- Частотні перетворювачі для насосів — коли потрібні плавний пуск, регулювання тиску й економія енергії.
- Частотний перетворювач Veichi AC310 — із плавним пуском, зупинкою й ПІД-підтримкою тиску.
- Перетворювачі 3-фази 380 В — для трифазних магістральних насосів; шафа керування з автоматикою.
Уся серія зібрана на сторінці бренду Veichi, повний каталог приводів у розділі частотні перетворювачі.
Результат
За нашою практикою плавний пуск і зупинка насосів прибирають ударні стрибки тиску, які найбільше руйнують магістральний водогін. Замість різкого «удару» при ввімкненні насос плавно розганяється, а при зупинці так само плавно гальмується, тож ударна хвиля в трубі не формується. Це знижує аварійність на стиках, засувках і зворотних клапанах і подовжує ресурс магістралі. Якщо обрано частотний перетворювач, додається стабільний тиск і економія енергії: для відцентрового насоса діє закон подібності, де споживана потужність пропорційна кубу швидкості (P ∝ n³), тож робота під реальний розбір економніша за повні оберти з дроселюванням. Конкретний приріст ресурсу й економію називаємо лише після обстеження магістралі й заміру режиму роботи станції.
Функціональні можливості
- Плавний пуск і зупинка насосів без ударної хвилі в магістралі.
- Узгодження часу розгону й гальмування з параметрами водогону.
- Вибір між плавним пуском і частотним перетворювачем під задачу.
- Підтримка тиску й економія енергії (у варіанті з перетворювачем).
- Захист від перевантаження й короткого замикання насосів.
- Зниження аварійності на стиках, засувках і зворотних клапанах.
Поширені запитання
Чим небезпечний гідроудар на магістралі й що його прибирає?
Різкий пуск або зупинка насоса створює стрибок тиску, який біжить трубою як ударна хвиля й руйнує стики й арматуру. Плавний пуск і зупинка прибирають цей удар: насос розганяється й гальмується без ривка, тож хвиля не формується.
Що обрати: пристрій плавного пуску чи частотний перетворювач?
Якщо потрібен лише захист від ударів і регулювання продуктивності не треба, достатньо плавного пуску. Якщо окрім ударів треба тримати тиск і економити енергію під змінний розбір, обирають частотний перетворювач, який поєднує обидві функції. Вибір робимо під задачу станції.
Чи захищає плавний пуск від удару при зупинці, а не лише при старті?
Так. Плавний пуск і частотний перетворювач керують і розгоном, і гальмуванням, тож плавна зупинка так само важлива для захисту магістралі, як плавний старт. Час гальмування узгоджуємо з параметрами водогону.
Чи треба перебудовувати всю станцію?
Зазвичай ні. Плавний пуск або перетворювач встановлюють на наявні насоси й узгоджують із чинною схемою. Обсяг робіт визначаємо після обстеження станції.
Скільки коштує таке рішення?
Вартість залежить від вибору між плавним пуском і перетворювачем та потужності насосів. Актуальні ціни дивіться в розділах пристрої плавного пуску й частотні перетворювачі для насосів. Точну суму під вашу станцію розрахуємо після обстеження.
Скільки триває впровадження?
Орієнтовні етапи: обстеження станції й магістралі, вибір обладнання, монтаж і налаштування часу розгону й гальмування, перевірка пусків і зупинок. Терміни залежать від станції й називаються після обстеження.
